TOPSwitch-JX器件不僅提升了輕載工作效率，而且還將其擊穿電壓提高到了725 V，這樣可以增強系統可靠性，使系統能夠在高反射電壓下進行工作，這有助于降低許多設計中的次級二極管的成本。同時IC還集成有一個快速AC復位電路，這樣可以大幅減少所需的初級側元件的數量，選用PI的集成芯片TOP265EG可以在設計上即簡化電路，又可以降低設計成本，相比于分立式的方案在設計和成本上式非常具有優勢，并且電源的可靠性高。

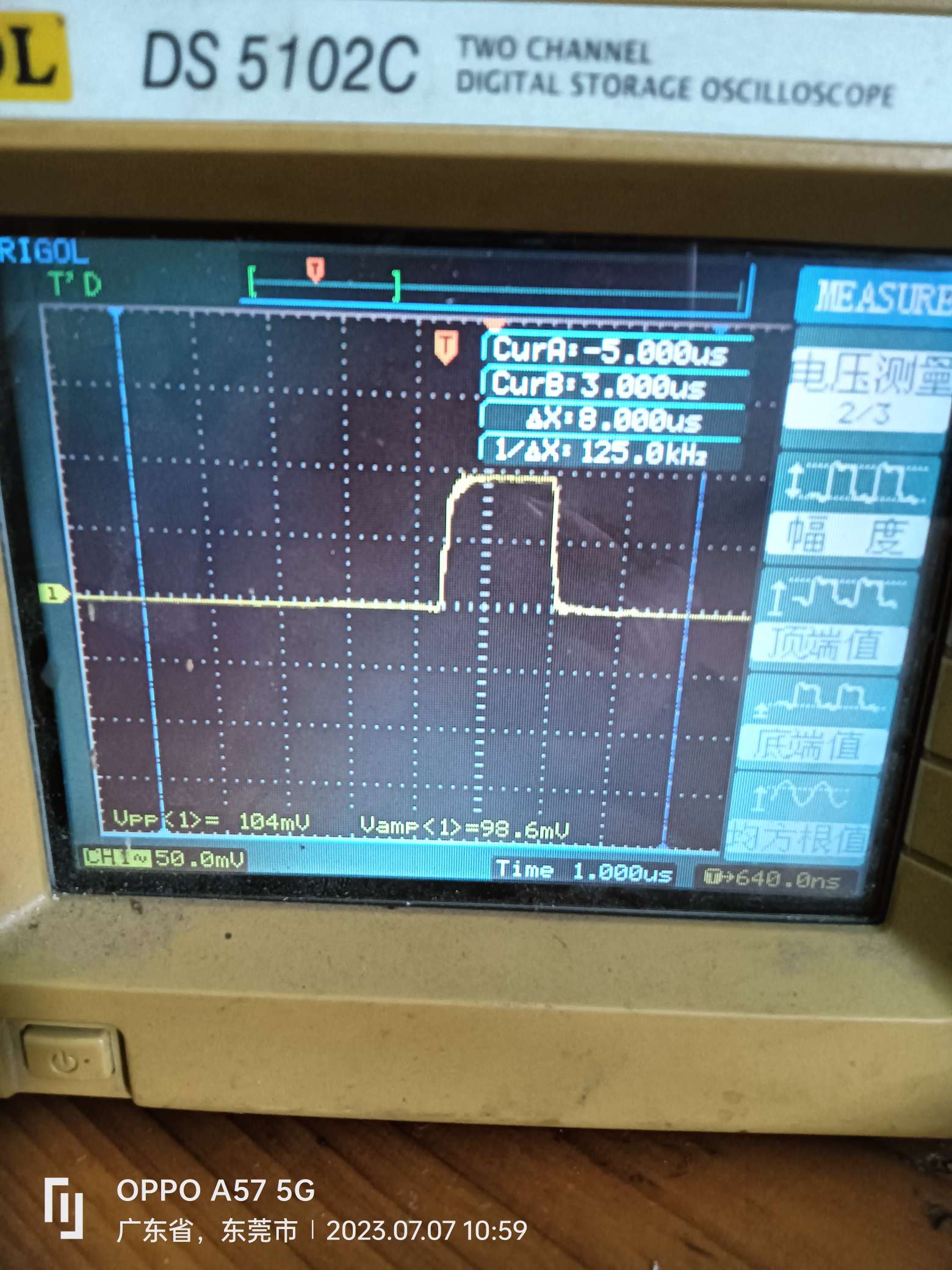

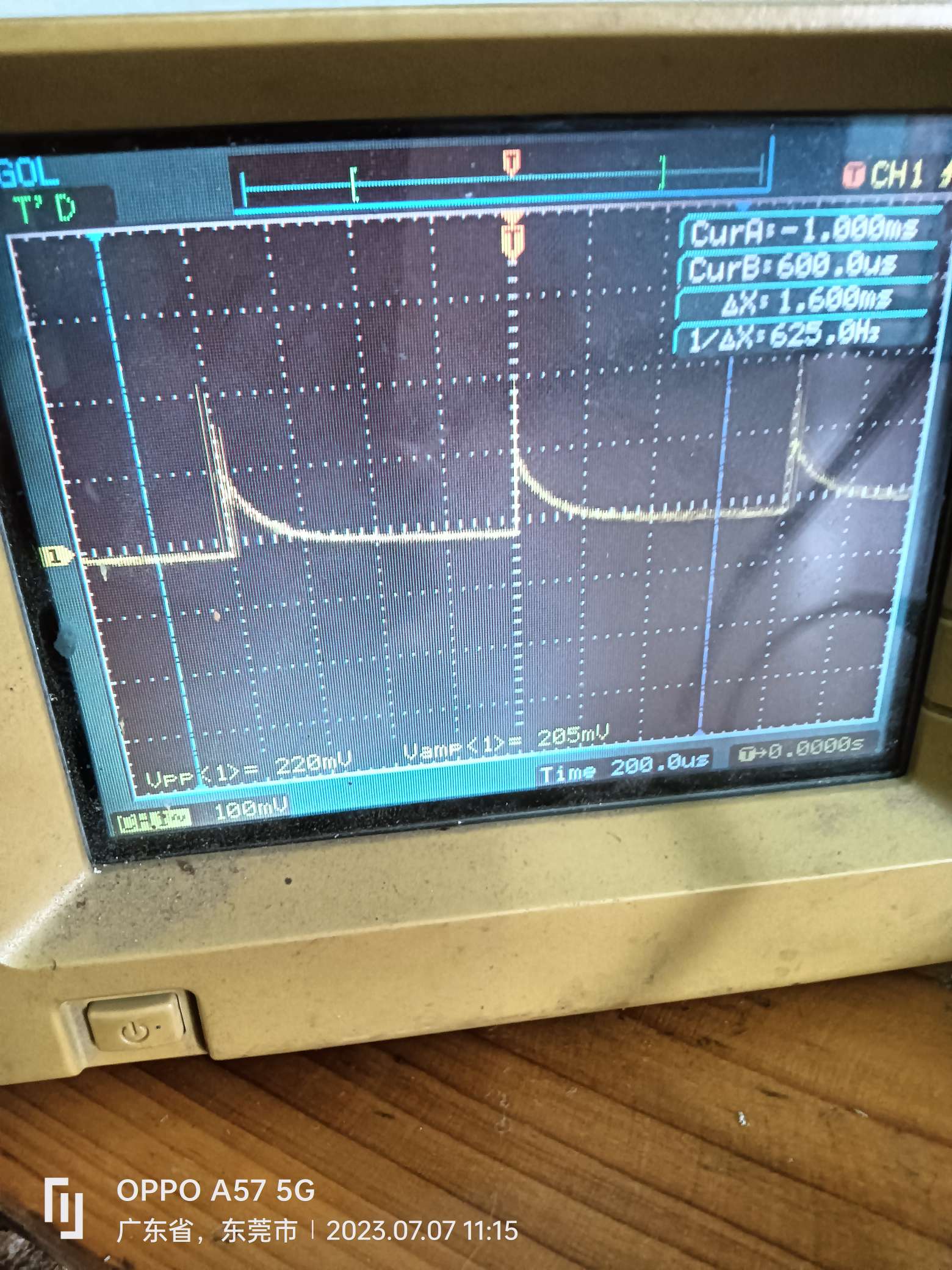

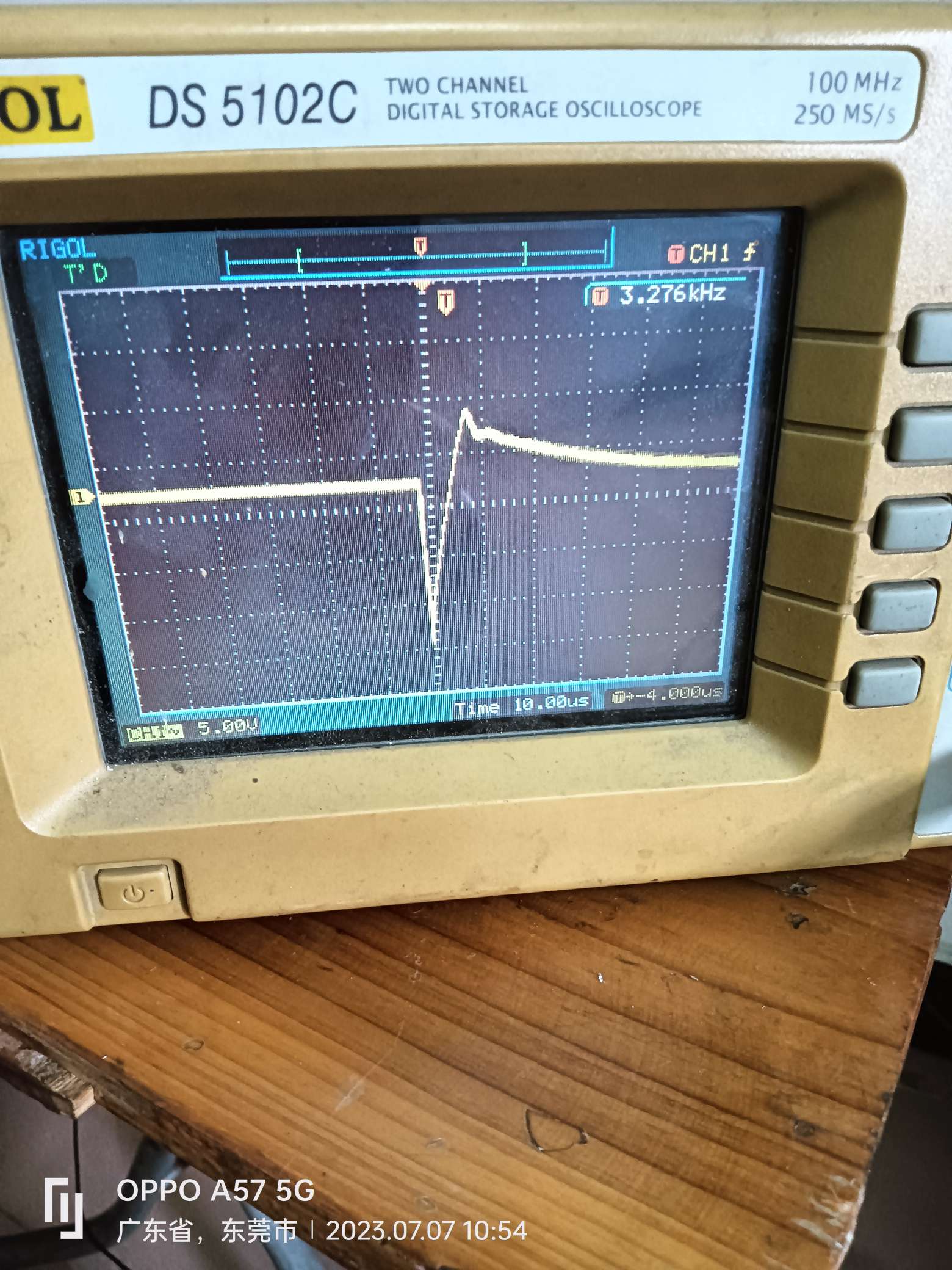

電源是基于TOPSwitch-JX的TOP265EG設計的電源，該電源的工作輸入范圍為110Vdc至400 Vdc，輸出為12 V, 30 W，平均效率超過87%，在沒有負載的情況下，功耗低于100mw，可以降低電源的損耗，由于在滿功率下工作效率較高，因此可減少正常工作期間的功率消耗量，同時降低系統散熱管理的復雜性,從而降低成本。在低輸入功率水平下，高效率還可使適配器的空載功耗降至最低，增大待機模式下對系統的供電量。開關頻率有132KHz或66KHz供設計者靈活選用，可以設計滿足不同的頻率設計需求。
電源的參數表：
電源原理圖：
