InnoSwitch-EP輸出采用ON/OFF控制跟PWM控制相比有哪些優點？

       InnoSwitch-EP輸出調整通過采用ON/OFF控制來實現，使能開關周期的數量根據輸出負載進行調整。在重負載下，大部分開關周期都被使能；在輕載或空 載下，大部分周期都被禁止或跳過。一旦周期使能后，MOSFET將保持導通，直到初級電流逐漸增大到特定工作狀態的器件限流點。這個說的是ON/OFF控制的工作原理吧？

      InnoSwitch-EP輸出調整通過采用ON/OFF控制這樣工作跟大多電源芯片采用的PWM控制相比有哪些優點呢？看資料覺得ON/OFF控制的有點就是跳周期工作，輕負載時開關次數少，損耗小的原因？想不出還有有什么優點，歡迎大家補充。

      該IC設定了四種工作狀態（限流點）？哪4個工作狀態呢？

d

全部回復(18)
正序查看
倒序查看
spowergg
LV.10
2
2016-09-08 21:35

on／off控制在每周起始時取樣檢測并實現控制調節，電路瞬態響應性能極好。

0
回復
紫蝶
LV.9
3
2016-09-09 13:20
@spowergg
on／off控制在每周起始時取樣檢測并實現控制調節，電路瞬態響應性能極好。
是不是pmw控制的性能好點了，這個也好控制調節。
0
回復
tabing_dt
LV.10
4
2016-09-09 14:56
@紫蝶
是不是pmw控制的性能好點了，這個也好控制調節。
不是還有PFM脈沖頻率調制？這種跟PWM控制比起來有什么優勢嗎?
0
回復
truim333
LV.9
5
2016-11-03 21:54

pmw控制用的更多一些，可以調節占空比，比on/off模式更加靈活

0
回復
trllgh
LV.10
6
2016-11-03 22:25
@tabing_dt
不是還有PFM脈沖頻率調制？這種跟PWM控制比起來有什么優勢嗎?
與PWM相比，PFM的輸出電流小，但是因PFM控制的DC/DC變換器在達到設定電壓以上時就會停止動作，所以消耗的電流就會變得很小
0
回復
tabing_dt
LV.10
7
2016-11-03 22:30
@trllgh
與PWM相比，PFM的輸出電流小，但是因PFM控制的DC/DC變換器在達到設定電壓以上時就會停止動作，所以消耗的電流就會變得很小
PWM跟PFM控制的方式都有優點，那有沒有同時具備PFM與PWM控制的電源方案？
0
回復
2016-11-03 22:32
@tabing_dt
PWM跟PFM控制的方式都有優點，那有沒有同時具備PFM與PWM控制的電源方案？
可以由這樣切換控制式的DC/DC變換器，在重負荷時由PWM控制，低負荷時自動切換到PFM控制
0
回復
tabing_dt
LV.10
9
2016-11-04 17:02
@眼睛里的海
可以由這樣切換控制式的DC/DC變換器，在重負荷時由PWM控制，低負荷時自動切換到PFM控制
PWM跟PFM控制方式比較困難，只能由專門的控制芯片來設計？
0
回復
2016-12-20 14:01

on／off控制技術主要有兩個優點：

　　（1）因為是跳周期工作，輕負載時開關次數少，損耗小，效率高，符合綠色電源節能要求。

　　（2）on／off控制在每周起始時取樣檢測并實現控制調節，電路瞬態響應性能極好。

0
回復
a2512848524
LV.8
11
2017-01-06 10:39
開關周期自動調整，就是根據輸出負載進行調整。在重負載下全部開關周期都被上，在輕載或空載時周期開始跳過。
0
回復
x1995418
LV.8
12
2017-12-08 19:52
@a2512848524
開關周期自動調整，就是根據輸出負載進行調整。在重負載下全部開關周期都被上，在輕載或空載時周期開始跳過。
因為該器件同時將初級和次級控制器以及檢測元件和安全相關反饋機制集成到了單個IC中。
0
回復
709940219
LV.1
13
2018-01-31 17:02
@x1995418
因為該器件同時將初級和次級控制器以及檢測元件和安全相關反饋機制集成到了單個IC中。

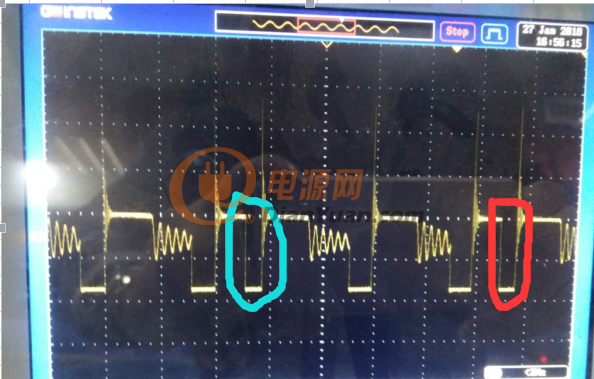

你好。我司有款產品用的SC1223K/ESOP-R 16B SMD ，現在測試VDS波形如圖，請問 ON/OFF工作模式，這個是不是正常的（如標示所示）

0
回復
tabing_dt
LV.10
14
2018-02-01 21:52
@truim333
pmw控制用的更多一些，可以調節占空比，比on/off模式更加靈活
PI芯片中，tinyswitch和iinnoswitch的芯片都是采用ON/OFF的控制模式，也就是跳周期的方式
0
回復
tabing_dt
LV.10
15
2018-02-01 21:53
@tabing_dt
PWM跟PFM控制的方式都有優點，那有沒有同時具備PFM與PWM控制的電源方案？
PFM是通過調節脈沖頻率的方法實現穩壓輸出的技術，也就是調節開關管的工作頻率。
0
回復
wengnaibing
LV.9
16
2018-02-01 22:03
@tabing_dt
PFM是通過調節脈沖頻率的方法實現穩壓輸出的技術，也就是調節開關管的工作頻率。
PFM的脈沖寬度固定，而內部震蕩頻率是變化的,所以濾波較PWM控制方式的困難
0
回復
wengnaibing
LV.9
17
2018-02-01 22:04
@tabing_dt
PWM跟PFM控制方式比較困難，只能由專門的控制芯片來設計？
所以PFM的控制方式受限于輸出功率,只能提供較小的電流。要用在低靜態功耗較低場合應用。
0
回復
x1995418
LV.8
18
2018-02-02 16:10
@wengnaibing
所以PFM的控制方式受限于輸出功率,只能提供較小的電流。要用在低靜態功耗較低場合應用。
PFM也被稱作“節電” 模式。工作在節電模式下的轉換器在輕負載電流條件下使用PFM模式， 在較重負載電流條件下使用脈沖寬度調制(PWM)模式。
0
回復
2018-02-04 19:09
PWM調節可控性比較高，比關斷模式好。同時對提升輸出效率有幫助。
