UC3842的經典程度自是不用小編多說，相信很多朋友都在入門階段接觸過這款芯片，甚至在一些結構復雜的電路中，也能見到UC3842的身影。這是由于UC3842結構簡單，易于新手入門，同時又擁有極高的性能。能夠完美支持一些復雜的設計。本文將為大家介紹UC3842是如何調節占空比的。

圖1

關于UC3842的占空比調節，有的人解釋為在振蕩器控制MOS的開通時刻，MOS管的關斷時刻由電流檢測比較器控制，所以對于固定的振蕩頻率，調節脈寬主要由pin3電壓與(Vpin1-1.4)/3比較來完成。這種說法看似合理，那么這樣做是不是正確呢？pin3的電壓和(Vpin1-1.4)/3比較之后的過程又是什么？

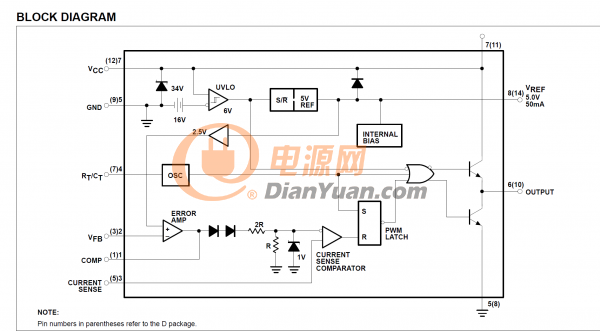

圖1為UC3842的內部邏輯框圖，UC3842的占空比究竟是如何調節的呢？

事實上1和2腳就是一個運放的輸出端和反相輸入端。2腳接輸出電壓的反饋信號，1腳是運放調節后的值，其最大值為4.4V。該值與采樣電流信號的電阻上電壓波形相交結，產生PWM波形。1腳正向飽和時，PWM最大占空比輸出。1腳為低電平時，限制PWM輸出。

其實仔細UC3842的手冊就能知道，3842這個芯片例子比較多。因此要求開發者對手冊進行充分了解，3腳是電流檢測輸入信號，2腳是誤差放大器反向輸入端，1腳是補償信號，3個管腳的信號進行比較，來自動調節占空比的。

需要注意的是要將光耦的附邊接在UC3842的1腳和地之見，這樣UC3842的1腳上的電壓被拉低，UC3842的6腳輸出的占空比降低，最終導致輸出電壓降到5V。如果輸出電壓小于5V，那么電阻R9和R10分壓后的電壓小于2.5V。光耦PC817的原邊截止，副邊也截止。這樣UC3842的1腳上的電壓被內部電流源抬高，UC3842的6腳輸出的占空比將增大，最終導致輸出電壓上升到5V。
