UC3842是目前仍在使用的高性能電源處理芯片之一，由于結構簡單、性能強勁，UC3842能夠應用在簡單或較為復雜的電路當中，本文將為大家介紹以UC3842當中為基礎的供電電路原理，通過實例的方式來為大家進行講解。

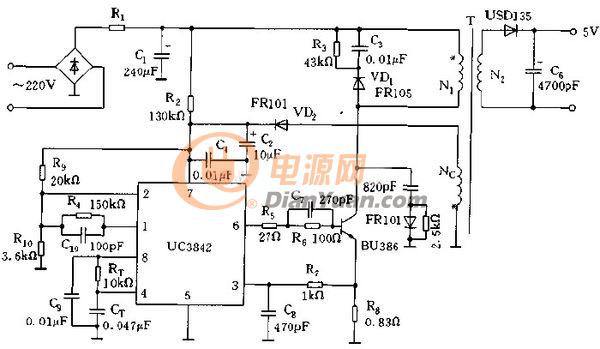

如圖1，是怎么給UC3842供電的？

圖1

開機瞬間，整流后直流電壓經R2向芯片7腳供電。電路一旦起振，變壓器T的原邊線圈N1中產生高頻驅動電流，副邊線圈Nc中感應高頻電壓經VD2整流后維持UC3842的供電。這個電壓高低與振蕩頻率有關，所以同時經R2作為反饋電壓進入2腳，此腳電壓與誤差放大器同相端的2.5V基準電壓（在內部）進行比較，產生誤差電壓，從而控制脈沖寬度，穩定N2的輸出電壓。

那如果如此，開機的一瞬間--即使是一瞬間300V的電壓不是會過大嗎？UC3842最高供電電壓才30V。

追答C1的存在，300v直流不可能階躍出現。C1兩端電壓升高期間，R2快速的壓降作用限制了供給電壓不超限。
