精華問答一（泰克粉絲群）
ABC：

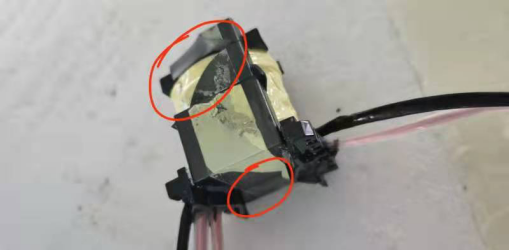

這個變壓器放鋁盒里用AB硅膠灌封，高溫老化電感量900uH變到400～600，后來拆開發現磁芯破了。灌封前后電感量是好的，高溫90度2H，120度2H發現電感量變小了，破了。想問下大家有無遇到過這種情況？是什么原因？膠的膨脹應力把磁芯都擠破了嗎？
風中的羽翼：
要用膨脹系數小的膠，估計膠比較差，可以找廠家解決，換膠看看。溫度高了，膠會膨脹，一般導熱系數小的膨脹會比較厲害，如果不想換膠就要把變壓器的縫隙堵住，不讓灌封膠滲入
ABC：
謝謝你了，高手！
精華問答二（LTspice學習營）
奔騰的芯：
各位好，LTspice軟件包有嗎？
雅撒西：
直接百度LTspice就可以了，這個是有官方免費資源的仿真軟件。
奔騰的芯：

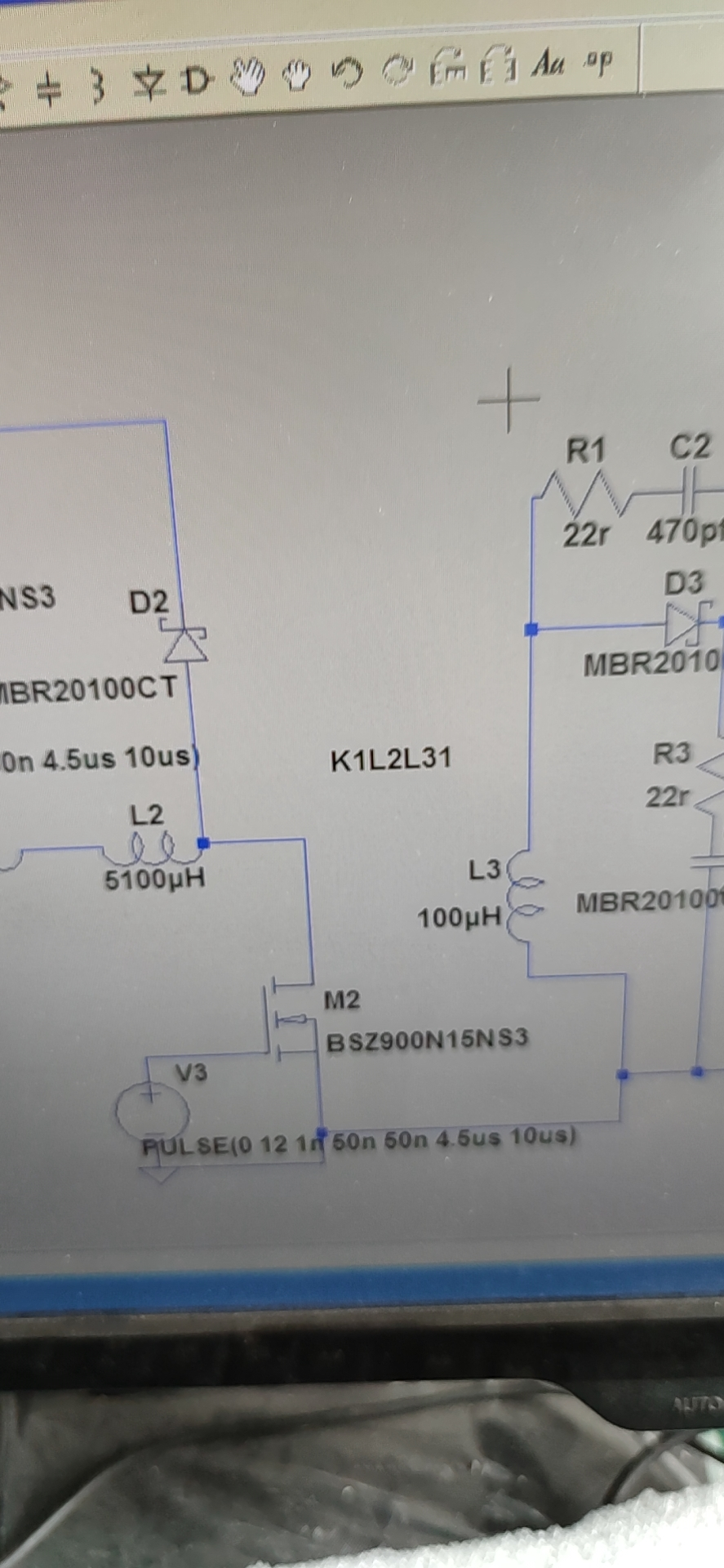

請教各位，L2 L3同名端 咋沒有出來？
Ghost：
phase dot選了嗎？
閑情偶寄：
網上搜語言，它是需要寫語言的，寫了之后就自動出來了。
凍月：
K1 L2 L3 1，中間沒加空格吧，加上空格應該就有了。
奔騰的芯：
ok！感謝各位群友的幫助！
精華問答三（泰克粉絲群）
Forever：

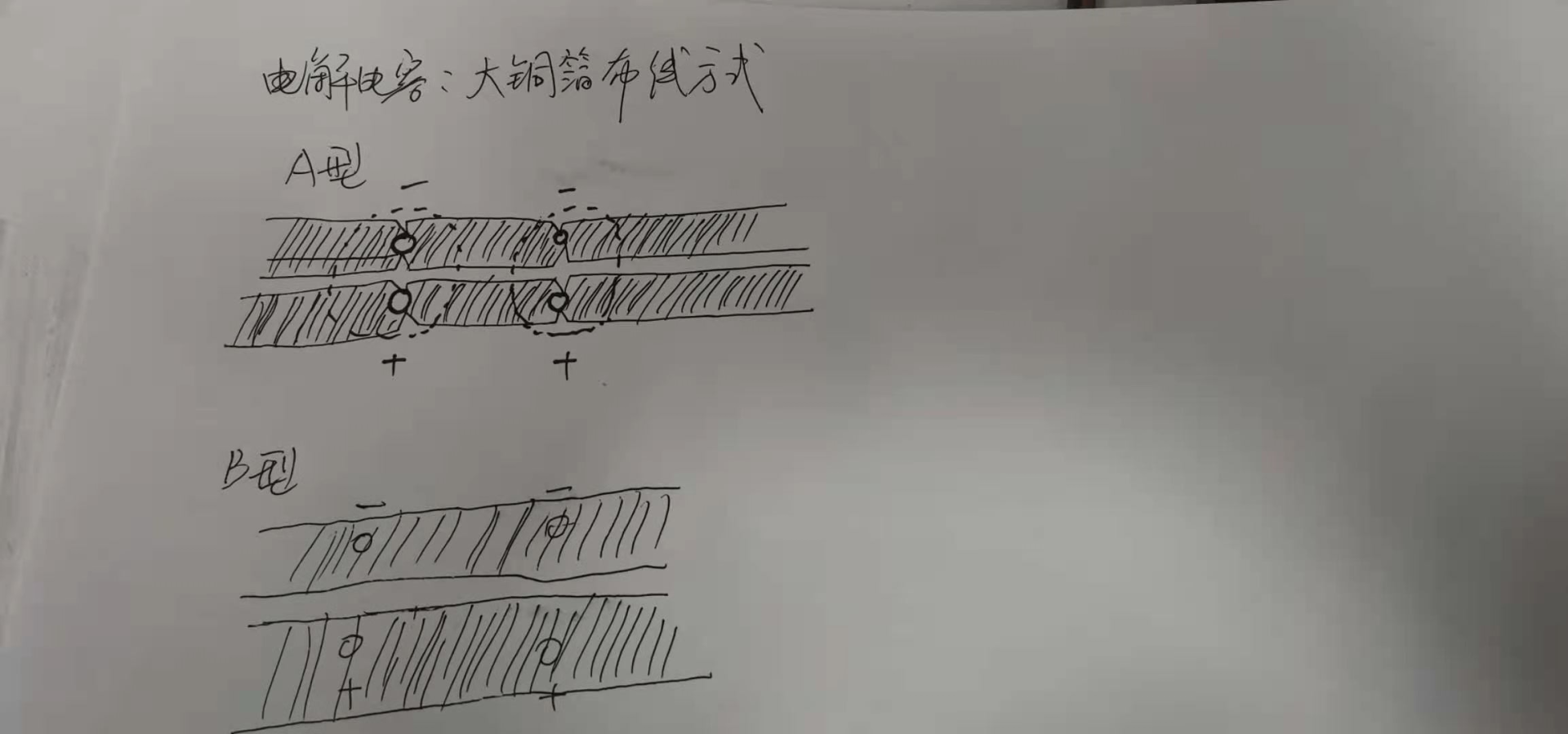

請教大神們一個問題，如圖，大電流經過電解電容，哪種好？
國瓷電容：
A型濾波干凈點。
馬曉彬：
A
Forever：
好的，感謝各位。
精華問答四（電源學習營）
天道酬勤：
請教大家一個問題：輸出電壓的紋波電壓的取值范圍是多少啊？
緣分：
20mv
天道酬勤：
感謝。再請教一下，反激輸出整流二極管的溫度一般不能超過多少啊？
沉默詮釋你的態度：
一般取輸出電壓的1%左右，越小越好。
緣分：
90
前任吉他手：
肯定要比結溫低。
xiang：
要根據損耗估算出結溫，小于額定溫度75-80%。
天道酬勤：
親們，有計算損耗的公式嗎？
前任吉他手：
二極管壓降乘電流，就是二極管的熱損耗。根據熱阻，計算二極管溫升。
star alliance：
二極管損耗好幾種，導通損耗，漏電流損耗，反向回復損耗。
前任吉他手：
導通損耗占大頭。
精華問答五（LTspice學習營）
懷瑾握瑜：
問個問題，同一型號sic mosfet的米勒平臺電壓是固定的嗎？還是不同驅動不一樣？
李燁ON：
變化不大。
周達：
Miller平臺電壓是器件本身的特性。
懷瑾握瑜：
是不是與測量方式有關呢？比較了兩篇頂刊論文，同一型號管子一個采用雙脈沖測試，另一個是同步buck交替導通測試，發現兩篇文章的驅動米勒平臺不同。
懷瑾握瑜：
是否雙脈沖測試結果更能準確反映器件真實的米勒平臺大小？
李燁ON：
看你的應用，如果是半橋應用看雙脈沖。SIC速度很快，彌勒平臺很短，為何這么關心？
懷瑾握瑜：
測試一款新驅動，在同步buck下交替導通，發現還是能觀測出米勒平臺的，就想問這個問題。
多謝老師，還想問一下，主電路同步buck，兩mos交替導通，為什么我測的結果mos-h米勒明顯，而mos-L管子不明顯。是不是因?yàn)閙os-L是軟開通zvs？
鐵墨庭中書：
下管天然ZVS。
懷瑾握瑜：
感謝大神，那就能解釋下管開通波形沒有米勒平臺了。
精華問答六（LTspice學習營）
silence：
你好，請問SIC開關頻率用多高？串?dāng)_問題大不？
懷瑾握瑜：
100k。在200v下就已經挺明顯了。
silence：
這頻率這么高。
懷瑾握瑜：
sic屬于正常啊，100k。
silence：
這么高頻率對驅動要求不得特別高啊。
懷瑾握瑜：
有配套的驅動模塊。
silence：
我可能也要測這個，嘗試做個驅動出來，正好看到你再做，取取經。
李燁ON：
電機應用還能用到sic？sic短路不行還貴，頻率低了沒啥優勢。
王孝東：
sic牛逼的地方在于沒得啥子反向恢復。電機可能出現像同步buck那樣下管體二極管導通，上管在開通就是反向恢復，就像做逆變器。
silence：
剛開始看，不太懂
That Boy：
想削弱管子反向恢復電流減小開關損耗還得上SiC二極管，SiC Mos自帶的反并聯二極管并起不到相應作用。
silence：
頻率太高驅動也會有問題吧？
That Boy：
SiC驅動要求比Si IGBT高，就短路的去飽和保護而言難度就高了一個級別。
silence：
SIC的去飽保護，我看資料說，需要快速動作，時間要短。還沒實際做過，只能看資料了。
王孝東：
sic mos自帶的二極管起不到作用，這是誰給你灌輸?shù)摹＿€是說你有實測過？
That Boy：
SiC自帶二極管反向恢復能力肯定比Si管好上很多。但我覺得SiC目前主要還是應用在中大功率領域或高溫極端環境中，這些情況下對管子高頻工作時的開關損耗要求非常苛刻，很多時候光靠自帶二極管是不夠的，這也是為什么目前CREE、ROHM等公司的大部分SiC功率模塊都給每個SiC Mos封裝了反并聯SiC SBD，這成本并不低的。不過將來在模塊封裝中取消這個SBD是趨勢，現在這方面研究的人很多。
王孝東：
單管的sic mos，從來沒有見過外并二極管的，這有不是igbt。就一般的管子，足夠支持幾個kw到10kw的系統了，再大也沒有接觸過。Sic mos就用過2次，一個是llc，完全無視zcs的現象，效果非常好。
一個是450-700v轉380v 的雙管正激，200k的硬開關，效率還有95+，這個是普通si mos達不到的。
唐瀟棠：
自帶的PIN體二極管是雙極型器件，反向恢復時還是會有一定得尖峰電流吧。加上sic的pin二極管開啟壓降比較大，通態損耗高，所以一般選用反并聯sbd。目前sic mosfet一個研究熱點方向也在于集成sbd在sic mosfet內部，器件內部結構層面的。
精華問答七（LTspice學習營）
始于蓄千刃之勢：

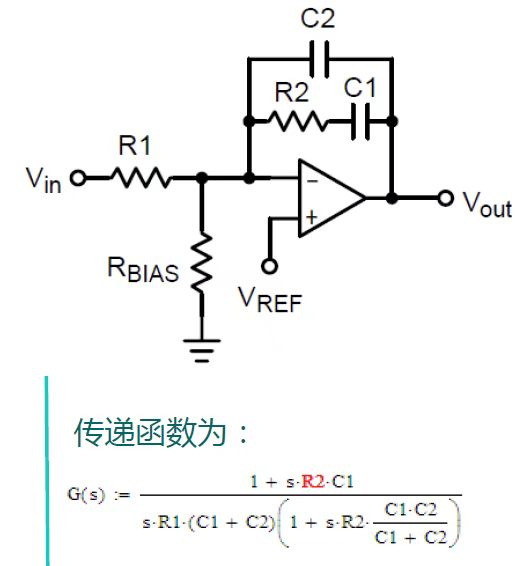

老師，想問一下這種正輸入端是Vref的比例積分電路傳遞函數如何推導？
Hardware Designer：
@始于蓄千刃之勢?這個不就是二型補償器嗎？推導傳遞函數vref由于是直流，轉成s域的時候，是接地的。
始于蓄千刃之勢：
懂啦，謝謝！
Hardware Designer：
如果你懂得FACT，這種電路，一下子就看出零極點的表達式了，根本不用算。
精華問答八（Pspice學習營）
網博 蘭波：

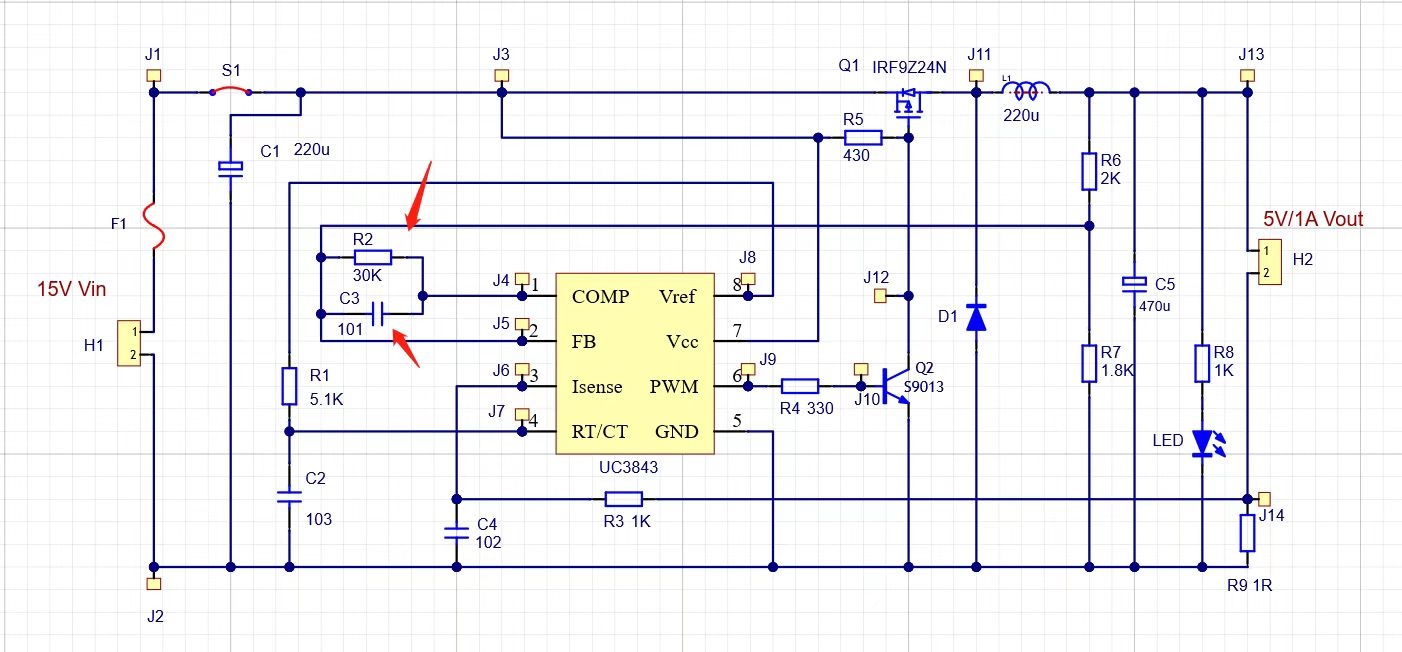

我r2 C3一直調不好 大家知道怎么選參數么？30k 101感覺不穩定。
悠然山主：
錯了吧，軟件不認識101。
網博 蘭波：
@悠然山主?這個不是軟件，我實際搭的電路圖，硬件實物。
悠然山主：
十年前調過3843，現在忘記了。
一米：
電容大就完事了。101不行 就102 再不行就103/104。
網博 蘭波：
@一米?都試過了，16種。
悠然山主：

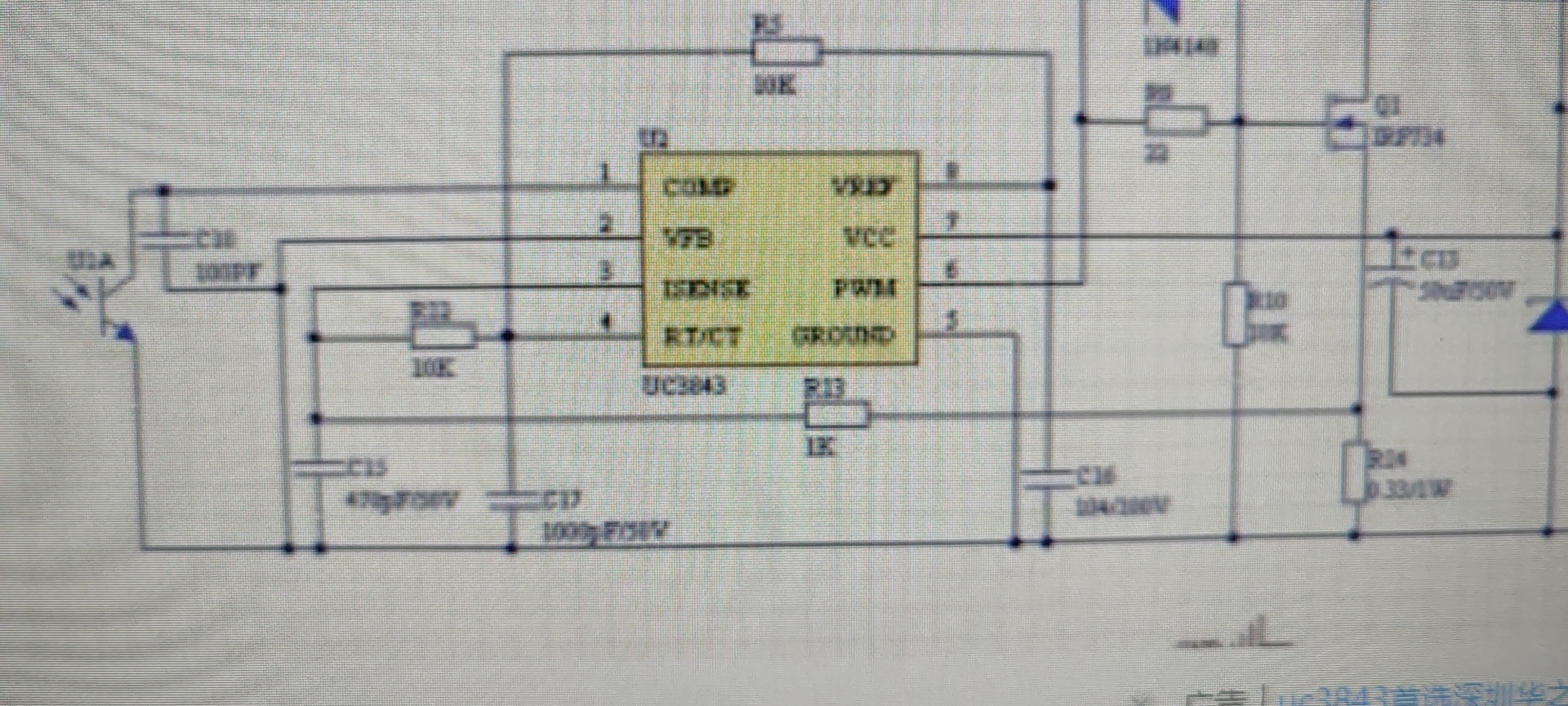

Cr不是接地嗎？
網博 蘭波：
@悠然山主?怎么接地？
悠然山主：
網博 蘭波：
@悠然山主?把2腳屏蔽了。直接用1腳。這樣是不是就不要做環路補償了？
某人：
不行，不能屏蔽FB腳。這里沒外接運放。R2 C3串聯試試。10K+104。屏蔽2腳的原因是在次級已經有431內部的運放了，就不用2腳里的了。否則打架的厲害。
蘭總，你不是已經調好了嗎？還在玩啥新東西啊？
網博 蘭波：
@某人?我以為我調好了，結果再裝一套就不行了。
某人：
串聯試試看。
悠然山主：
@蘭波?我記錯了。
網博 蘭波：

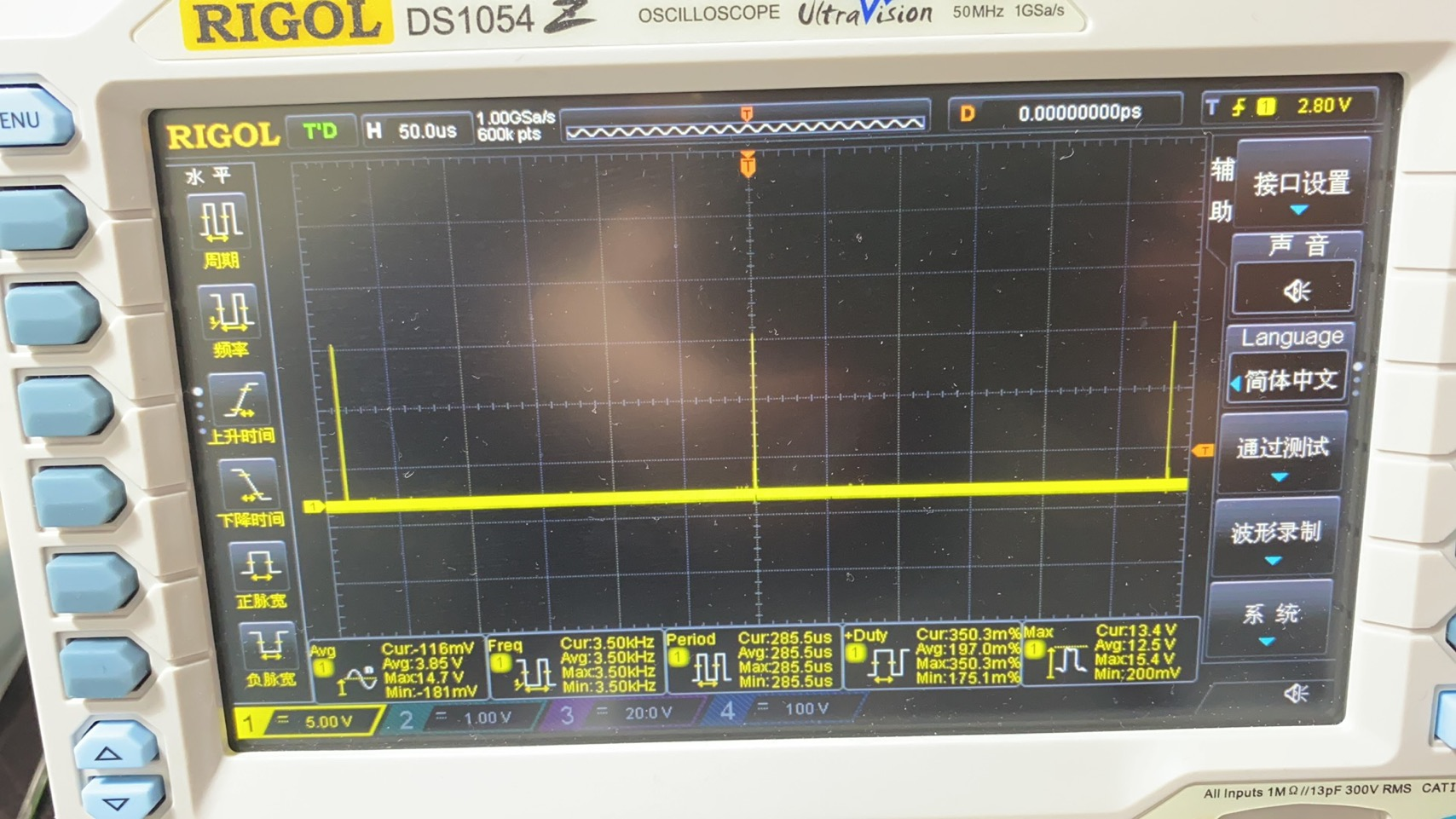

串聯，pwm腳波型明顯不對吧。現在的問題是輸出電壓是對的。我是buck，輸出5V。就是波型看不清楚，我覺得是環路不對。
某人：
這個波如果是VGS，那是空載狀態吧？
悠然山主：
FB對地接101電容。
網博 蘭波：

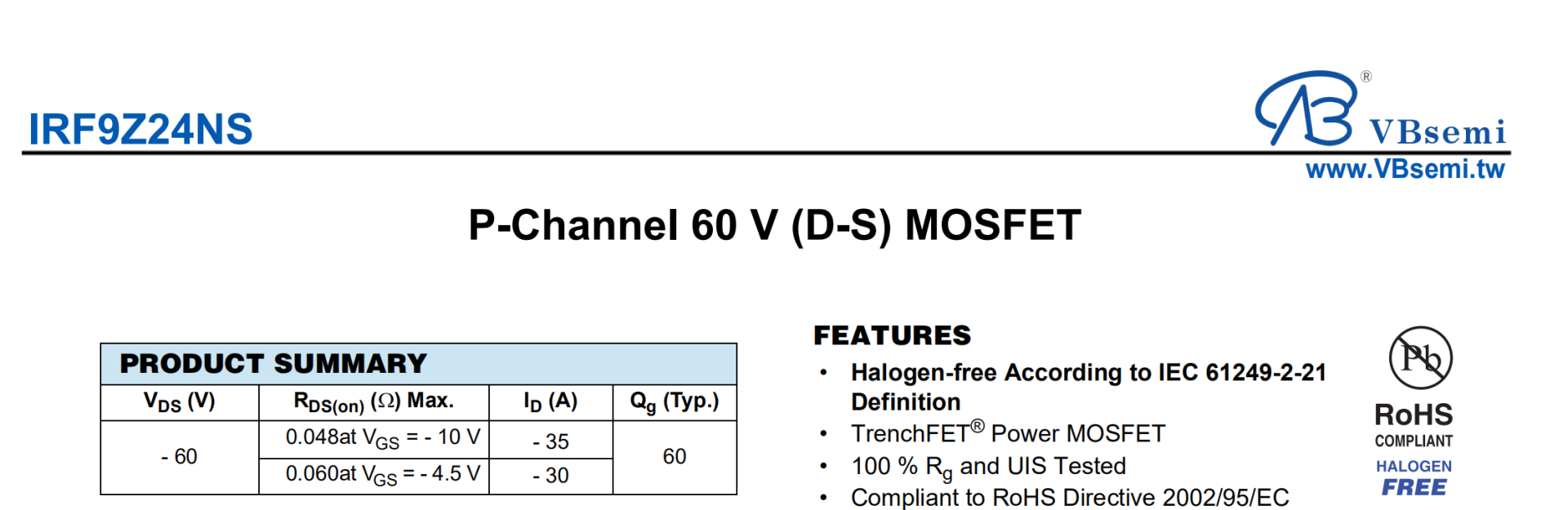

我的是p mos。負載現在是5歐姆電阻。好，我焊個101試試。
對了，我3腳沒有參與工作。我屏蔽了，因?yàn)槲也恍枰蘖鳎瑳]問題吧？
某人：
沒問題。接地就好了。你的R6 R7分壓電阻取值偏小。阻值應該再大些。用兩顆5K1的試試。分壓電阻流過來的電流大了，從1腳反饋回去的電流太小，不足以形成有效的負反饋。
網博 蘭波：
@某人 我試試
某人：

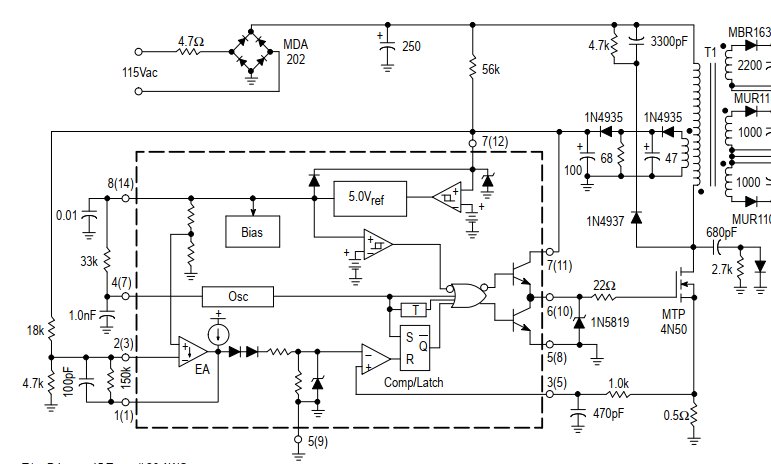

公版的電路圖，初級部分跟你的一樣。
網博 蘭波：
他這個是反擊，我那個是buck（15to5v）
某人：
一樣一樣。
網博 蘭波：
歐克。我這個環路面積很大。沒問題吧？
某人：
頻率不高沒啥事。以前電視機電源，環路扯了20--30厘米遠。一樣沒事。頻率都在30--60K。
網博 蘭波：
mos的D級波型。輸入電壓從(10上升到32V）。
某人：
很穩定了。咋整好的？
網博 蘭波：
我不敢相信。我再試試。我換個板子。復現一下。哎呀，咋燒了2個mos呀。輸入32V，必?zé)齪mos。
@某人?謝謝你的指導。我已經搞定了，在兩塊板子上都很穩定了。主要參數：反饋改成兩個5.1是核心問題。反饋那邊，還是1，2腳間用30K和101串聯。
網博 蘭波：
@某人 現在還有一個問題我百思不得其解。我如果在此電路上輸入端假如 470u 的輸入電容。就又不行了。輸入電容不是讓輸入更穩定么？這個問題怎么辦呀？
加入輸入電容C1，好處是8-9伏輸入電壓，波型穩定。當時10v以上。波型就亂了。就不如不加電容了。
某人：
波形亂是顯示亂而已。波形是好的。觸發電平調整下就能看到穩定的波形了。如果C1靠近mos，應該是不會影響的。如果有影響，那么再調整1--2腳之間的反饋?zhàn)枞荨?/span>
網博 蘭波：
@某人 謝謝。按你的思路，我調成 100K + 101。現在效果不錯。輸入電容也穩定了。贊 ！
