本期分享的是5群的朋友遇到的問題，是兩個群友的問題，而且很巧都是一個性質(zhì)的問題，所以統(tǒng)一整理為一篇文章分享給大家。

問題1描述：

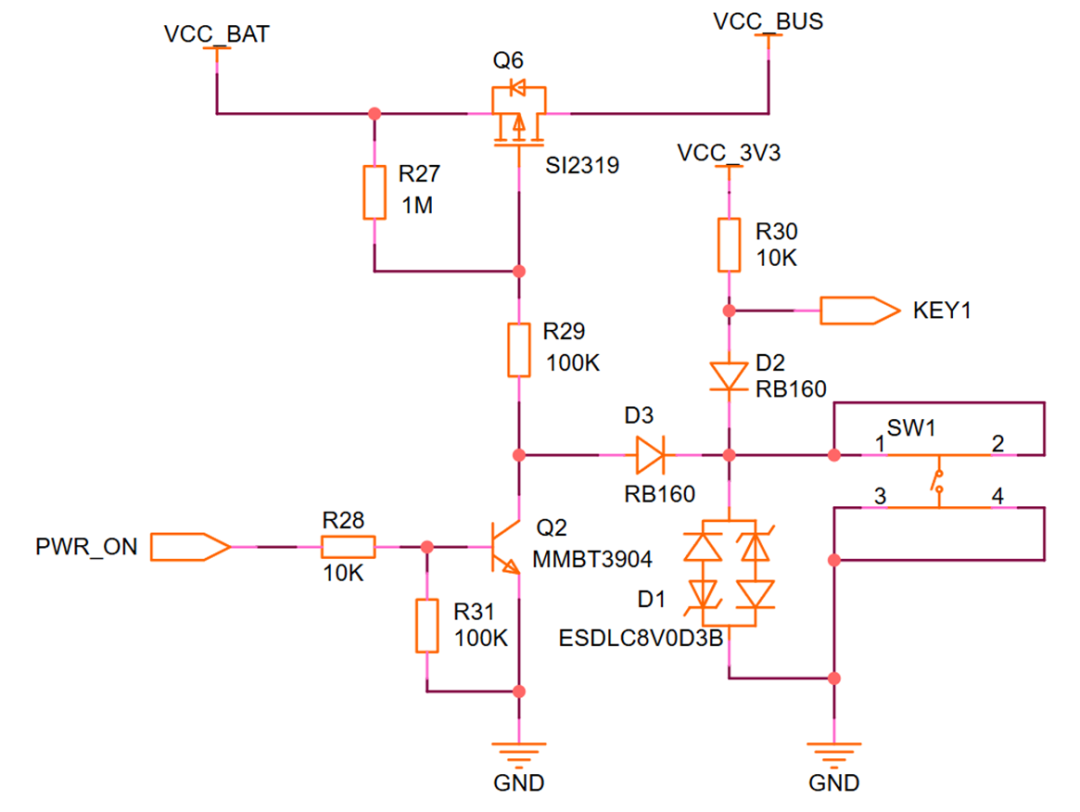

一鍵開關機電路，電路上電就開機，不受控制。

排查1：按鍵有沒有焊反？焊反會導致直通（例如1，2管腳焊到1,3上）。

按鍵焊接正常。

排查2：TVS有沒有短路？

拆掉TVS問題依舊存在。

排查3：是不是肖特基漏電流太大？

更換RB160肖特基二極管為低漏電流的開關二極管1N4148。問題解決。

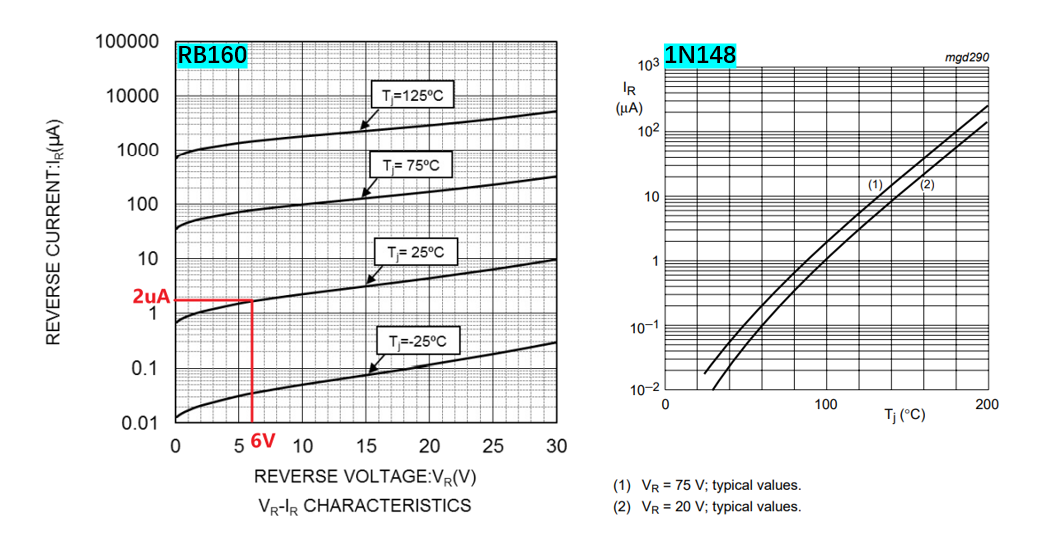

下圖為兩者的漏電流對比，可以看到1N4148的漏電流必RB160漏電流小的非常多。

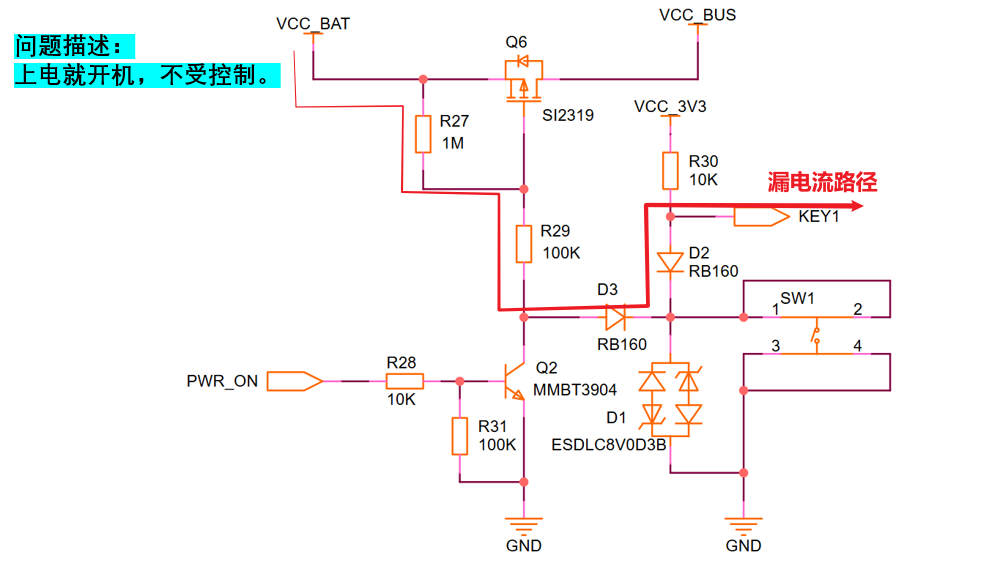

可能就是這條漏電流的路徑導致一鍵開關機電路異常，電流路徑如下所示：

問題2描述：

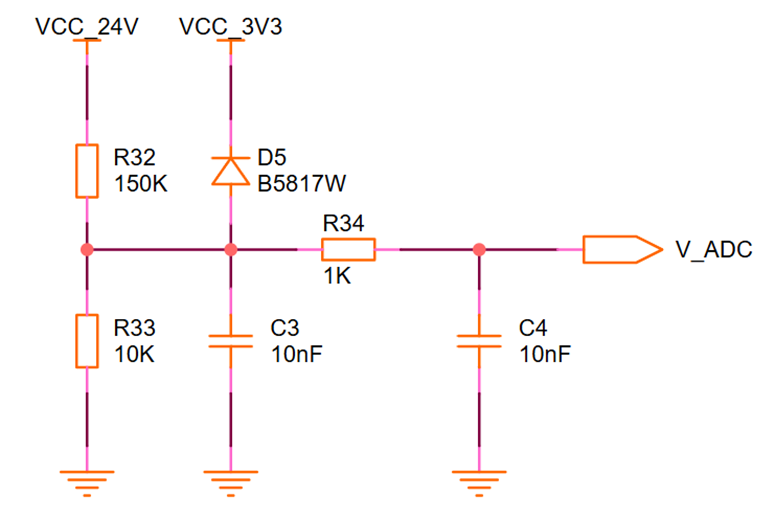

電壓檢測電路，測試室溫25℃下電壓為1.5V左右，高溫70℃檢測電壓提高到了2V左右，異常。（24V是直流電源供電，沒有異常）

排查：懷疑是肖特基二極管高溫線漏電流變大導致，所以去掉二極管D5，問題解決，高溫70℃電壓測試正常1.5V。

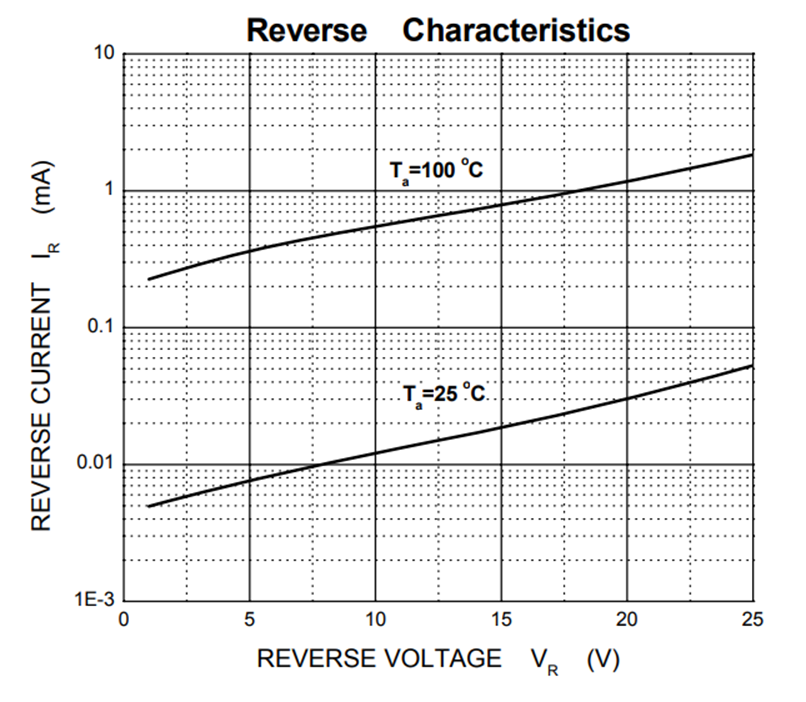

可以看到B5817W在高溫下反向漏電流會提高100多倍，值得注意。

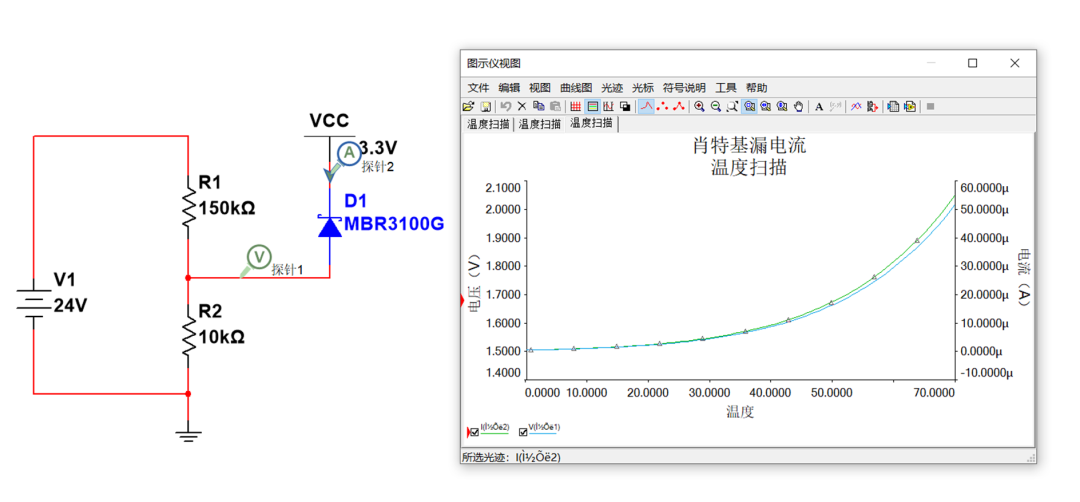

通過仿真的溫度掃描也可以看到，隨著溫度增加，肖特基的漏電流增大，被測電壓上升。（找了個類似的模型）

修改建議：

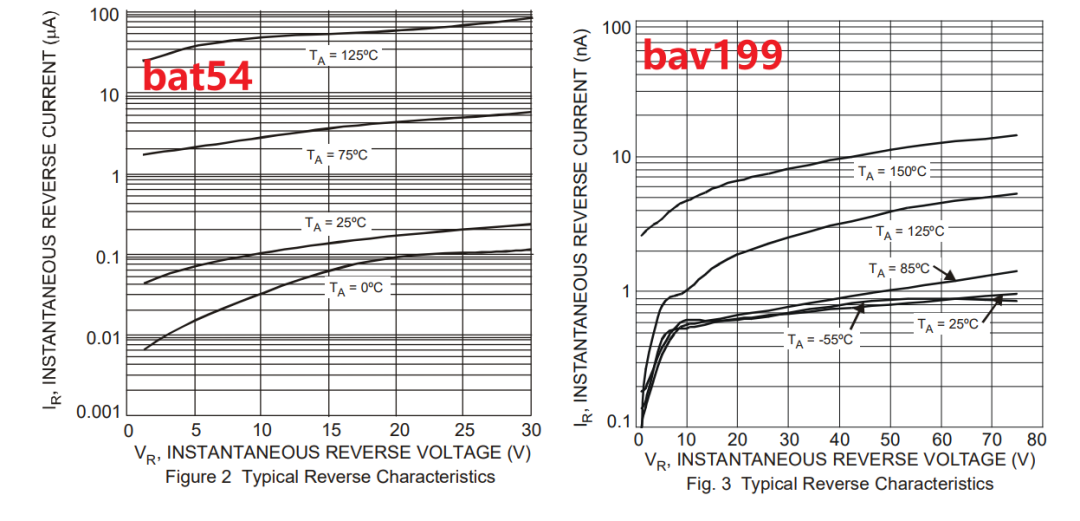

使用低漏電流的二極管做防護，例如BAT54或者BAV199等。

總結(jié)：

不要忽視肖特基的漏電流，尤其是一些低功耗，低電壓電流測量的場合。這個問題非常常見，避雷避雷。
