自制大功率電源效率低，求大師解決。

我做的一個電源，12v 100a 的，效率太低，有什么原因引起

一下是測得數據

輸入220v，8A 輸出12V，100A ，，，，
效率只有76%

變壓器EE65， 16+2+2+16 初級0.9*2 電感量9mH 次級23平方銅帶

續流電感 23平方銅帶，9T，氣隙調到電感量為33uH。

先上圖

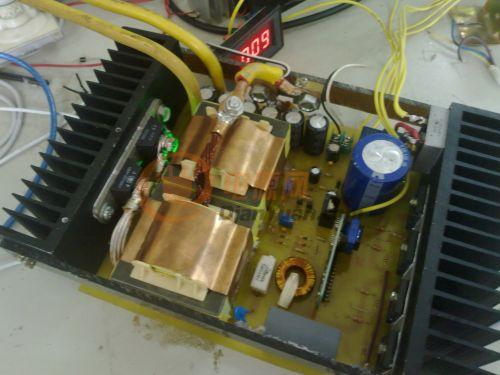

全機圖，，做工一般般，呵呵

變壓器初級波形

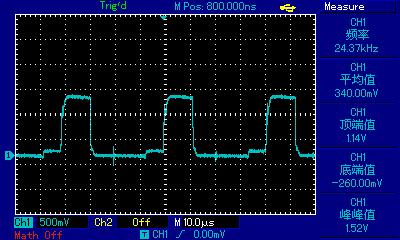

mos驅動波形

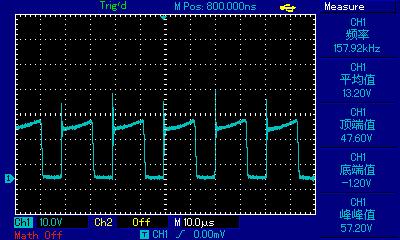

變壓器輸出波形

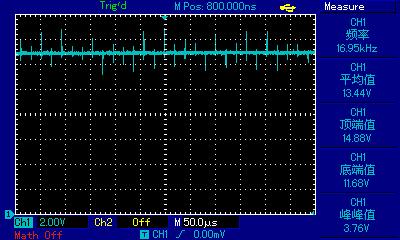

整流后的波形

全部回復(10)

只看樓主

正序查看

倒序查看

ymyangyong

2012-08-24 17:51

做工還可以呀

！是什么拓?fù)洌侩娐穲D呢？

回復

俊俊俊108

LV.3

2012-08-24 18:47

@ymyangyong

做工還可以呀[圖片]！是什么拓?fù)洌侩娐穲D呢？

我還是菜鳥，所以太深奧的問題我回答不了你，，是用的全橋電路，頻率24KHz

回復

大林電源

LV.9

2012-08-24 19:01

如果是硬開關的輸出12V，100A ，，，，
效率有76% 已經很高啦！~不錯啦！如果整流用肖特基可能會再高點

回復

88931399

LV.4

2012-08-25 09:42

@大林電源

如果是硬開關的輸出12V，100A ，，，，效率有76%已經很高啦！~不錯啦！如果整流用肖特基可能會再高點

太低了吧,俺用兩個ERL39并聯正激做1200W PC 電源都有82%,還帶PFC呢,如果單獨做12V,起碼可到85%,要是同步整流至少到88%......

回復

qinzutaim

2012-08-25 11:34

單面板啊,厲害

可以給個底面看一下不?

回復

俊俊俊108

LV.3

2012-08-25 12:19

@qinzutaim

單面板啊,厲害[圖片]可以給個底面看一下不?

回復

老鐘電源IC

LV.11

2012-09-10 11:28

@俊俊俊108

我還是菜鳥，所以太深奧的問題我回答不了你，，是用的全橋電路，頻率24KHz

關注

回復

老鐘電源IC

LV.11

2012-09-10 11:29

@俊俊俊108

[圖片]

漂亮

回復

老鐘電源IC

LV.11

2012-11-12 17:15

@老鐘電源IC

[圖片]漂亮

轉發有獎”——歡迎參加11月14日“GreenChip綠色電源技術應用研討會”參會贏取豐富獎品http://bbs.dianyuan.com/topic/1045396】

回復

沒有靈魂的家園

LV.5

2012-11-12 20:25

@老鐘電源IC

轉發有獎”——歡迎參加11月14日“GreenChip綠色電源技術應用研討會”參會贏取豐富獎品http://bbs.dianyuan.com/topic/1045396】

來偷師,學下樓主的技術......
