有效值600V/50Hz的交流電全橋整流后如何濾波？

想要得到600V的直流輸出，

前級是用可控硅斬波從220V得到一個100V左右的交流電，

經變壓整流后得到一個600V，請問如何選擇濾波電容呢？

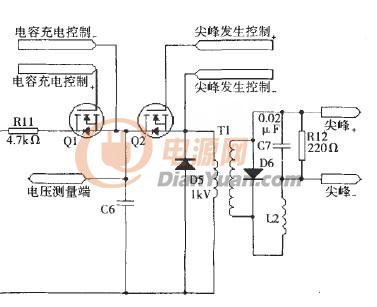

急！??！拜求師兄師姐幫幫忙.. 圖為后級負載電路...

全部回復(11)
正序查看
倒序查看
2010-09-01 21:30
濾波電容的容值如何選，耐壓如果不夠，串聯使用有沒有什么需要注意的地方？
0
回復
2010-09-01 21:31
@langjiang521
濾波電容的容值如何選，耐壓如果不夠，串聯使用有沒有什么需要注意的地方？
期待中......
0
回復
xue007
LV.9
4
2010-09-01 21:50
@langjiang521
[圖片]期待中......

看樣用倍壓濾波整流就行

0
回復
2010-09-01 21:50
@langjiang521
濾波電容的容值如何選，耐壓如果不夠，串聯使用有沒有什么需要注意的地方？

呵呵，用可控硅整流，功率應該不小

電容的選擇主要是考慮后級對這個直流的紋波要求，還有就是ESR的考慮

600V的電壓肯定要2個耐壓400V的電容串聯，注意問題就是加兩個ESR較小的CBB電容并在大電容上，如果對兩個電容的電壓一致性有要求的話，兩個電阻均壓

0
回復
2010-09-01 21:58
@xue007
看樣用倍壓濾波整流就行

被壓濾波電容？我去搜一下，謝謝..

0
回復
2010-09-01 22:02
@心中有冰
呵呵，用可控硅整流，功率應該不小電容的選擇主要是考慮后級對這個直流的紋波要求，還有就是ESR的考慮600V的電壓肯定要2個耐壓400V的電容串聯，注意問題就是加兩個ESR較小的CBB電容并在大電容上，如果對兩個電容的電壓一致性有要求的話，兩個電阻均壓

600V的波形在尖峰點大概要上1000V呢...雖然有效值是600V，串聯兩個400V的電容有沒有要爆的危險？

電容值如何選擇呢，后級只是一個電容沖放電電路，時間只是微秒級....功率應該很小....



0
回復
xue007
LV.9
8
2010-09-01 22:03
@langjiang521
被壓濾波電容？我去搜一下，謝謝..

你的可控硅在變壓器的初級側還是在次級側？

0
回復
2010-09-01 22:05
@心中有冰
呵呵，用可控硅整流，功率應該不小電容的選擇主要是考慮后級對這個直流的紋波要求，還有就是ESR的考慮600V的電壓肯定要2個耐壓400V的電容串聯，注意問題就是加兩個ESR較小的CBB電容并在大電容上，如果對兩個電容的電壓一致性有要求的話，兩個電阻均壓

被充電電容為2u，充電時間最多要多長時間還沒算，那請問紋波要求高不高？

期待回復

0
回復
2010-09-01 22:11
@xue007
你的可控硅在變壓器的初級側還是在次級側？
初級
0
回復
2010-09-01 22:12
@xue007
你的可控硅在變壓器的初級側還是在次級側？
初級的話就有個問題，可控硅出來的電壓變化1V，變壓器出來就是6V了...
0
回復
holyfaith
LV.8
12
2010-09-12 19:21
@langjiang521
濾波電容的容值如何選，耐壓如果不夠，串聯使用有沒有什么需要注意的地方？

電容要串聯的話，要用均壓電阻

0
回復
