本人接觸開關電源時間不長,最近在設計變壓器,不知道設計的合不合理.想請高人參謀一下.(單端反激式開關電源)
工作環境:輸入V(AC):180V~260V.主輸出電壓VO1:63V.電流IO1:5A,次級副VO2:25V,電流I2<1A,反饋VO3:20V,電流I3<1A.
頻率:50KHz,占空比:0.4,磁芯PQ40\40,Bm取0.22T,Ae:2.01cm2
我計算出來的結果:
初級電感:140uH,線圈匝數:42(T),線徑:0.5*2
主輸出電感:37uH,線圈匝數:20(T),線徑:0.65*4
次級副輸出電感:5.1uH,線圈匝數:8(T),線徑:0.35
反饋電感:3uH,線圈匝數:6(T),線徑:0.35
總感覺有些不對,請哪位精通變壓器的高人能幫我指點是否合理.感激不盡!
變壓器計算.
全部回復(12)
正序查看
倒序查看

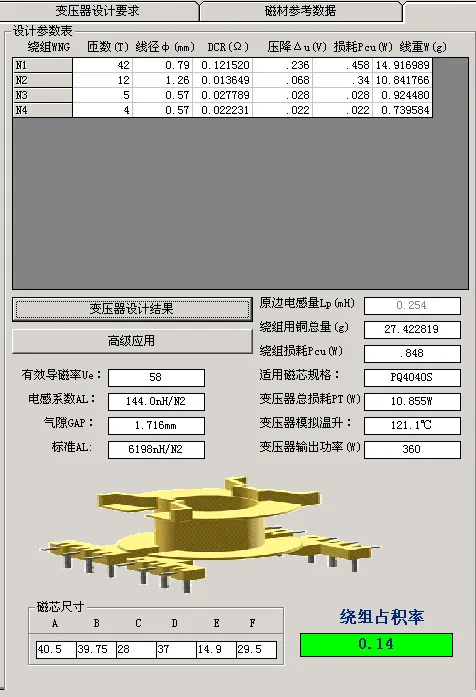

呵呵,這么高功率最好用正激或橋式電路,如果反激的話,按你的計算變壓器可以烤雞蛋了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3408321247037845.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3408321247037845.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@www2009
呵呵,這么高功率最好用正激或橋式電路,如果反激的話,按你的計算變壓器可以烤雞蛋了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321247037845.png');}"onmousewheel="returnimgzoom(this);">
你用的是什么軟件,可以發一份給我嗎?非常感謝!
0
回復
@www2009
呵呵,這么高功率最好用正激或橋式電路,如果反激的話,按你的計算變壓器可以烤雞蛋了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321247037845.png');}"onmousewheel="returnimgzoom(this);">
樓上的兄弟能否把此軟件傳上來讓大家分享.
0
回復
@www2009
呵呵,這么高功率最好用正激或橋式電路,如果反激的話,按你的計算變壓器可以烤雞蛋了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321247037845.png');}"onmousewheel="returnimgzoom(this);">
你好:請問你用的什么軟件?能發一份給我嗎?在下謝了!
0
