TC4422驅動電路輸出波形有問題

圖1 原理圖

對圖1該原理圖進行測試，電源為15V。

輸入信號如下圖2所示，為DSP-out1。其中輸出信號如圖3所示，為PWM1。

我認為這個輸出信號是有問題的。是不是電容的原因呢？

圖2 輸入信號

圖3 輸出信號

全部回復(5)

只看樓主

正序查看

倒序查看

碧海藍天7613

LV.1

04-13 21:32

我也買了片3525驅動板！推動管也是4422！尖峰調不下來！和這個差不多

回復

好好學電力電子

LV.1

04-14 09:30

@碧海藍天7613

我也買了片3525驅動板！推動管也是4422！尖峰調不下來！和這個差不多

他為什么會有這種波形呢？不只尖端，他為什么會有兩組PWM波呢？而且你看波形他倆占空比互補，是測量的問題嗎？

回復

mwxpk

LV.4

04-14 19:30

選擇IXDN604系產品，這個TC44有點二

回復

石菩提

LV.1

06-06 21:29

電容濾波，輸出不用加電容，加兩個二極管鉗位電路就好

回復

hKg

LV.2

06-15 23:47

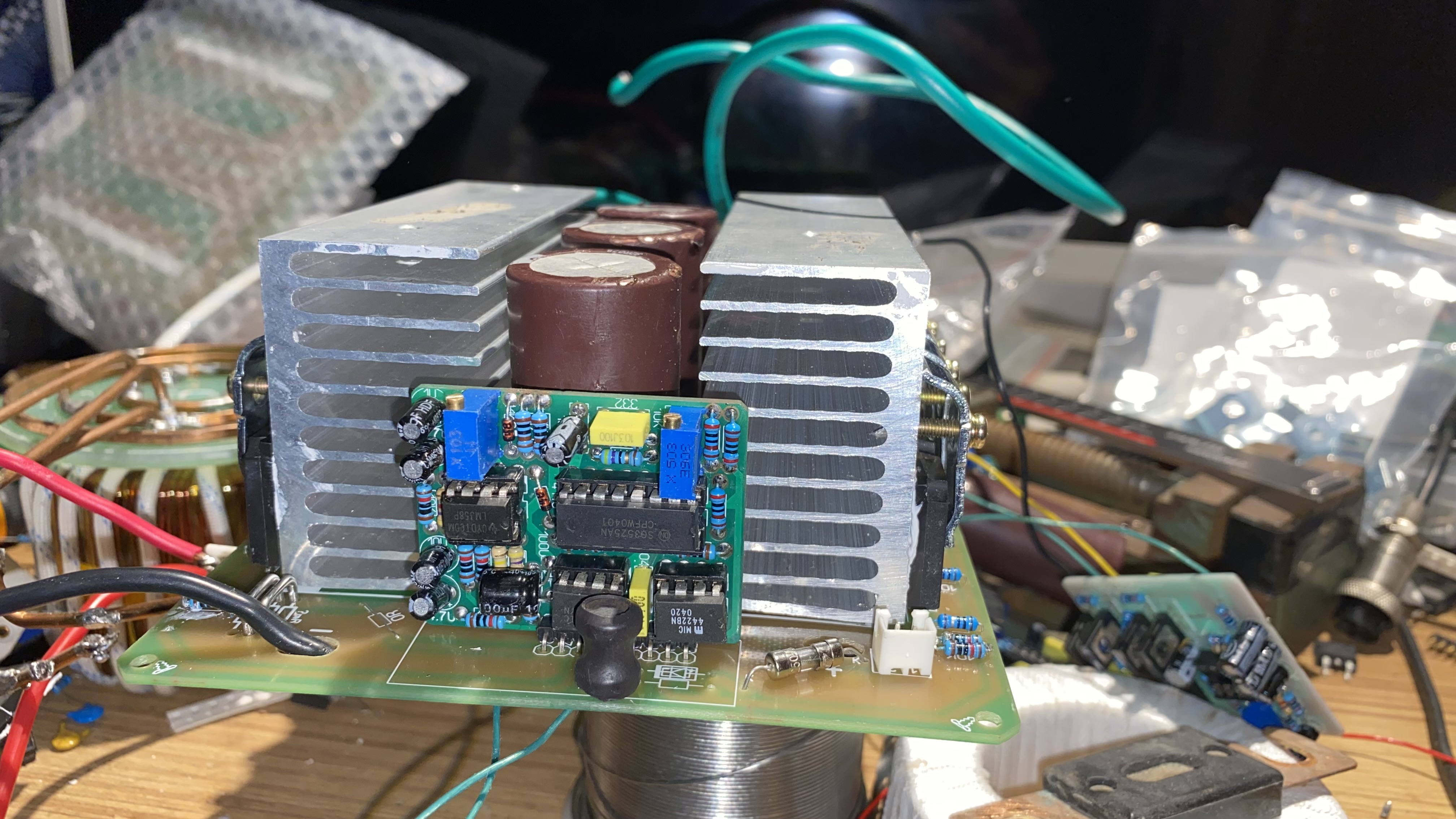

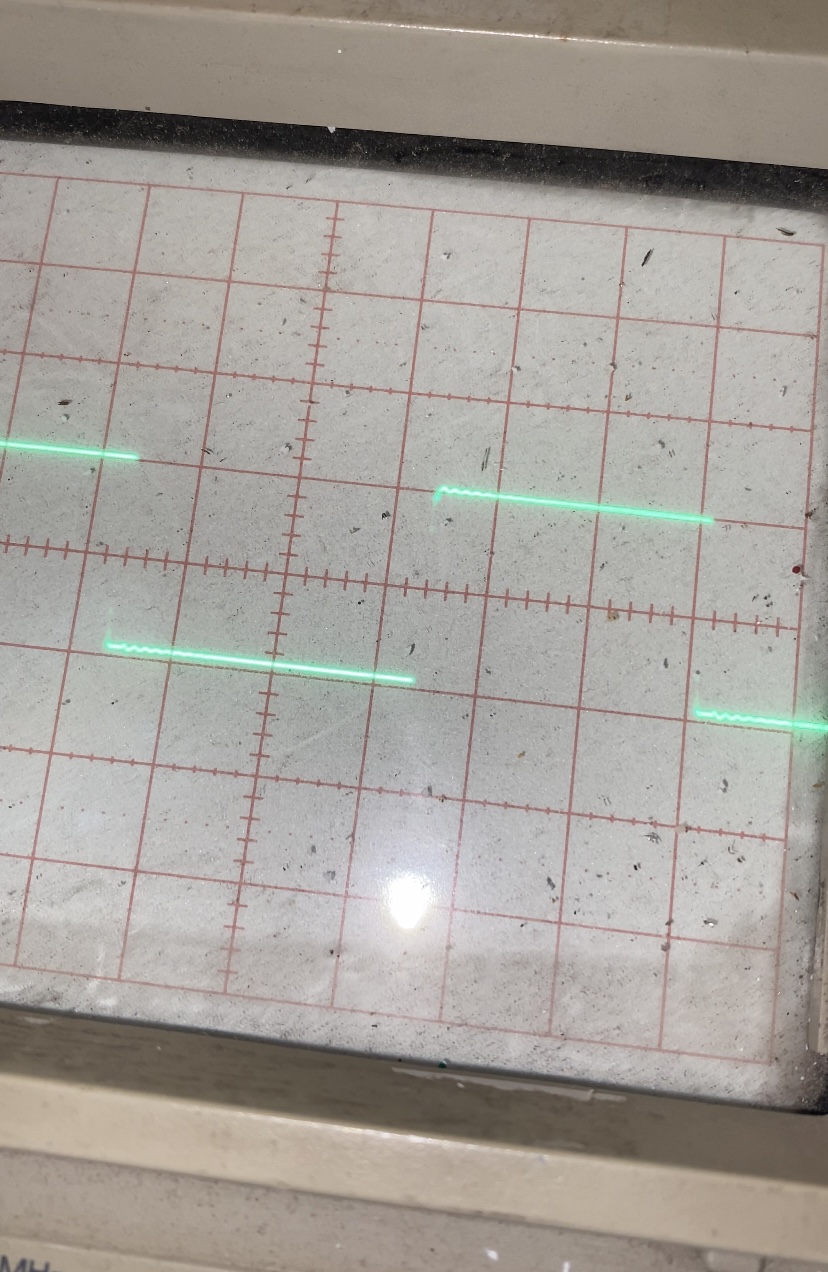

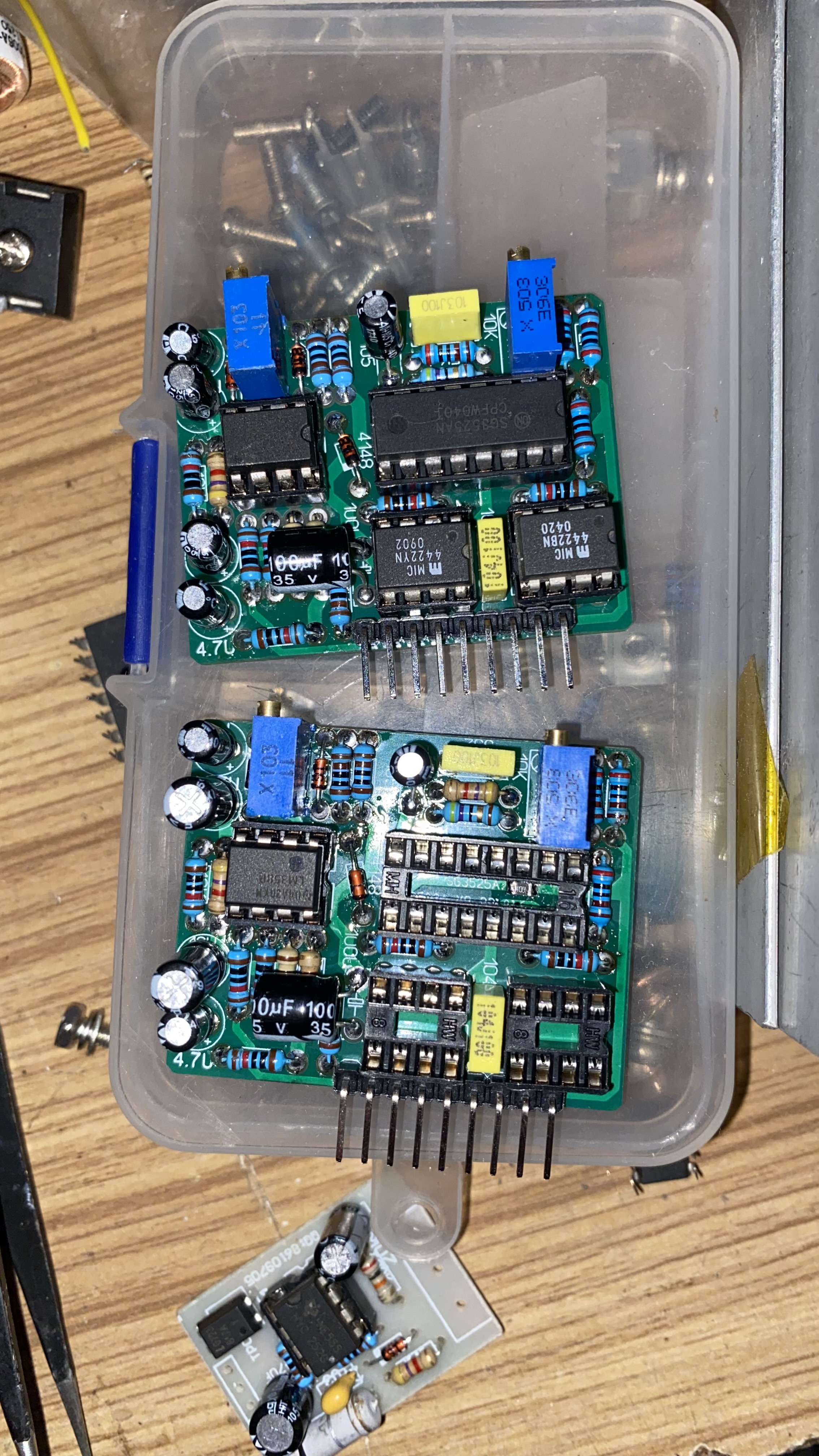

會不會是你的電路有問題？我自己畫的驅動波形很完美。也是用的4422

回復
