4007二極管你用在哪里?續流嗎?是不是犯了常識性錯誤啊?你是做畢業設計還是什么?

是續流的啊,您說的常識性錯誤指什么呢?~~ 剛剛開始做課程設計的.

把圖發上來吧,說這么多還不如一張?jiān)韴D清楚,估計驅動參考地錯了,一般都是這種常識性錯誤.

續流必須用高速二極管,4007是普通二極管不能工作的,如果通電你摸二極管會非常燙手.

信號地和電源地是分開的,最可氣的是這個電路在MULTISIM里仿真如果負載低于500K就報錯~~~
實際中二極管并不發熱,波形和功率管控制信號波形一樣.
現在搞不明白的是就算電路不正常工作,當MOSFET的柵極導通時,漏極和源極之間的電壓應該為0啊.可是當柵極導通時,漏極和源極間的電壓還是為38V,關斷時電壓為48V,波形和控制信號一樣(輸入50V,控制信號10V).一開始我以為是電感值取大了,可減小電感值后根本沒有效果,請問什么原因能導致這種情況?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3345371243967378.gif');}" onmousewheel="return imgzoom(this);">

謝謝您的分析,可是實際中二極管并不發熱,只是二極管內的波形和MOSFET的控制信號波形基本一樣,但就是沒有輸出.(50V輸入輸出3.5V,且怎么調占空比都沒反應)

在實際電路中,驅動信號的地是接在哪里的?是不是MOS管的S極?

同以樓上的說法,驅動信號好像是沒有回路,試試將信號地與GND之間作點手腳.

1、你的圖是否話錯,地沒接在一起;
2、你的信號發生器輸出方波估計是沒有圖騰柱驅動,測試MOSFET的驅動信號看是否為正常方波,可解決問題.

謝謝您的指導,問題解決了,是控制端地線的問題.順便再請教下,如果用單端反激方式降壓的話,還是輸入220輸出140功率100W,反激變壓器體積能有多大?

謝謝您,問題解決了~~是控制端地線的問題.

大家好,我做了一個基于Buck變換器的開關恒流源,輸入27V左右,輸出想得到0~15V,20mA~4A的電流.現在電路中,驅動信號與主電路共地,有一個問題,Vgs=Vg-Vs測量?jī)H有2~3V左右,而不是驅動信號輸出的15V(驅動信號正常),那這樣Rds就比較大,開關管發熱很燙,而且由于Vgs要大于VT的限制,輸出電壓根本不可能達到15V了.怎么辦啊?各位指點一下.不勝感激

一般查到的資料上,設計開關恒流源都是基于Buck變換器,對輸出電流采樣實現反饋控制的,所以前期電路我也沒有認識到問題,求救啦

控制電路的地和主電路的地到底應不應該連接到一起去啊????
各位有沒有碰到過類似情況?
由于Vs不再接地,而是與儲能電感和整流管相連,那么Vgs的有效值不再是PWM的幅值了.

說這么多,還不如把圖貼上來,沒看明白.

謝了哈,問題剛剛已被解決.主電路圖和前面樓主的電路圖類似,就是驅動電路地的問題,驅動電路采用隔離電源供電,然后我把PWM和其參考直接接在柵、源之間,這樣源極電位變化,就不會影響Vgs的大小了.輸出終于滿足要求了.
剛剛進入電源網,有勞各位多多幫助啊!

誰能推薦幾款PWM隔離驅動芯片啊?

大家好

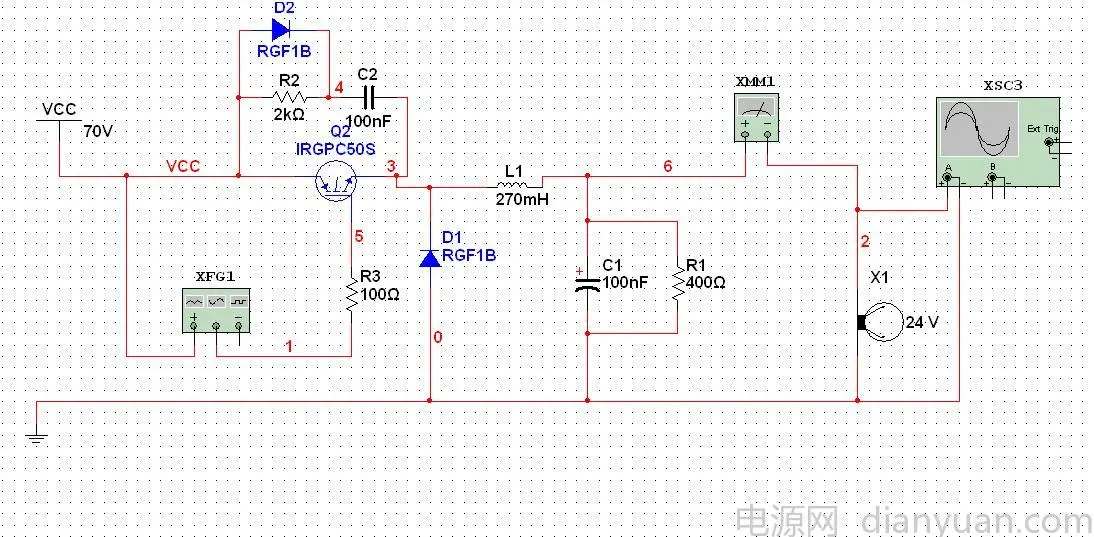

幫我看一下這個buck電路，有什么問題，IGBT輸出側的電壓從50V到70V，不能達到設計值

LD7575

GR8876

估計：L1大了，C1太小

謝謝指導，可是我已經試過了，只有改變信號發生器的波形的幅值才能改變IGBT輸出側的值，請問輸出電壓和觸發信號的幅值有關系嗎？



信號源不應該有一端連接到輸入

正確的是連接到IGBT的G-E之間

你照著這個驅動模塊的典型連接方式來連接就行了。

好的，非常感謝



請問：電路搭建完畢后，當輸入電壓達到40V時，IGBT和電感被燒壞，電感選的是10mH.電容式47uF的。為什么會出現這個問題？請指教

估計D1沒接好.
