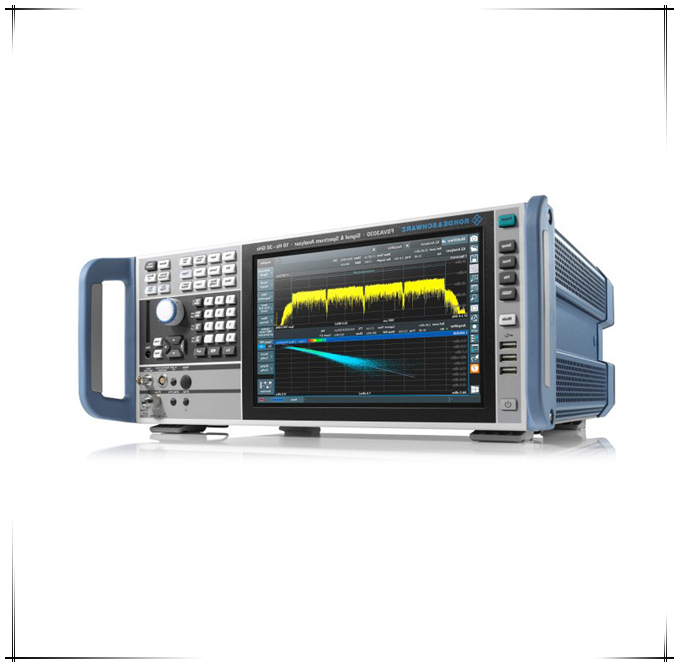

羅德與施瓦茨FSVA3030頻譜分析儀
羅德與施瓦茨FSVA3030頻譜分析儀
FSVA3013主要特點 JIANG
頻率范圍介于 10 Hz 至 4/7.5/13.6/30/44 GHz
分析帶寬高達 400 MHz
10kHz 偏移 (1 GHz) 條件下的 SSB 相位噪聲：–120 dBc/Hz
支持多點觸摸的圖形用戶界面、SCPI 記錄器以及基于事件的操作
多種模擬和數字信號分析選件，包括 5G NR 信號分析
10Gbit/s LAN 接口加快信號傳輸（選件）
非常適用于實驗室以及生產過程中的高要求信號分析任務
R&S®FSVA3000信號與頻譜分析儀的分析帶寬高達 400 MHz，并具有低至–120 dBc/Hz 的相位噪聲和高動態范圍，適用于 5G NR 等高要求測量應用。分析儀測量速度快，使用簡單，非常適用于實驗室以及生產過程中的高要求信號分析任務。
增強型計算機功能選件提供四核 CPU 以加快數字信號解調。該選件還增添了內部 PCIe 3.0 總線系統以快速傳輸測量數據。在基于云的測試系統中，10 Gbit/s LAN 接口選件可快速將 I/Q 數據傳輸至網絡。
ACLR測量
基于FFT 的 ACLR 測量 速度遠超 掃描測量。R&S®FSVA3000 還具有出色的動態范圍。
為5G 和其他無線標準做好準備
R&S®FSVA3000信號與頻譜分析儀非常適用于在研發、系統測試、驗證和生產應用中分析無線通信信號。憑借 400 MHz 分析帶寬，它可同時捕獲四個相鄰的 5G NR 載波。使用的 5G NR 信號分析選件，分析 28 GHz 條件下的 100 MHz 載波時誤差矢量幅度低于 1%。
5GNR 信號分析
使用R&S®FSV3-K144（下行鏈路）和 R&S®FSV3-K145（上行鏈路）選件分析 5G NR 信號
分析帶寬高達 400 MHz，具有出色的動態范圍和低相位噪聲
無線、航空航天和國防以及組件制造領域的許多測量應用都需要相應儀器具有低相位噪聲、寬分析帶寬以及高動態范圍。R&S®FSVA3000 信號與頻譜分析儀非常適用于無線通信系統及其組件的生產與驗證應用，以及航空航天和國防領域的維修與維護應用。
同時捕獲四個 5G NR 載波
大分析帶寬高達 400 MHz，至多可同時捕獲四個帶寬為 100 MHz 的 5G NR 載波。
高級用戶界面
R&S®FSVA3000設置簡單快捷，能夠迅速提供測量結果
R&S®FSVA3000特點
多點觸摸顯示屏
SCPI記錄器用于輕松編寫測試程序
基于事件的操作可用于調試罕見的被測設備事件
智能信號發生器通過直接訪問儀器設置進行控制
FSVA3000信號與頻譜分析儀 打開燈箱
R&S®FSVA3000基于事件的操作
簡單排查罕見的被測設備事件故障：從觸摸式下拉菜單中選擇限值線故障或屏幕截圖等事件。
高速分析
快速測量，實現高效生產
自動生產組件、模塊和設備，需要進行頻譜測量和信號解調。R&S®FSVA3000 信號與頻譜分析儀可迅速執行復雜測量。
增強型計算機功能選件提供四核 CPU 以加快數字信號解調。該選件還增添了內部 PCIe 3.0 總線系統以快速傳輸測量數據。在基于云的測試系統中，10 Gbit/s LAN 接口選件可快速將 I/Q 數據傳輸至網絡。
規格
頻率
頻率范圍 R&S®FSVA3004 10 Hz 至 4 GHz
R&S®FSVA3007 10 Hz 至7.5 GHz
羅德與施瓦茨譚S 135-1007-5188ROHDE SCHWARZFSVA3030頻譜分析儀FSVA3013， 10Hz 至 13.6 GHz
R&S®FSVA3030 10 Hz 至30 GHz
R&S®FSVA3044 10 Hz 至44 GHz
頻率基準老化 1 × 10–6/年
帶 R&S®FSV3-B4 選件 1 × 10–7/年
帶寬 標準濾波器 1 Hz 至 10 MHz
分辨率帶寬 RRC 濾波器 18 kHz (NADC)
24.3kHz (TETRA)
3.84MHz (3GPP)
4.096MHz
信道濾波器 100 Hz 至 5 MHz
視頻濾波器 1 Hz 至 10 MHz
I/Q 解調帶寬 標配 28 MHz
帶 R&S®FSV3-B40 選件 40 MHz
帶 R&S®FSV3-B200 選件 200 MHz
帶 R&S®FSV3-B400 選件 400 MHz
相位噪聲 1 GHz 載波
1 kHz 偏移 < –115 dBc/Hz
10 kHz 偏移 < –120 dBc/Hz
100 kHz 偏移 < –125 dBc/Hz
1 MHz 偏移 < –137 dBc/Hz
顯示平均噪聲電平 (DANL) 1 GHz – 153 dBm（典型值）
使用前置放大器時的 DANL（R&S®FSV3-B24 選件） 50 MHz ≤ f < 7.5 GHz – 167 dBm（典型值）
互調
三階截止點 (TOI) 1 GHz > 17 dBm，典型值 20 dBm
總體測量不確定度 2 GHz 0.29 dB
