看貿澤上介紹這款芯片是PI的新產品，性能非常不錯，工作電流300 uA，非常低。

InnoSwitch4-QR如何實現高效率低待機功耗？

InnoSwitch4-QR系列反激控制器Inn4277是PI的新產品IC，利用該芯片設計的一個低待機功率130w隔離反激電源，可提供高達197w的峰值功率

INN4277采用穩定耐用的750V的PowiGaN初級開關，穩態開關頻率高達155kHz。

與HiperPFS-5功率因數校正(PFC) IC搭配使用時，可以實現簡單的反激式設計。

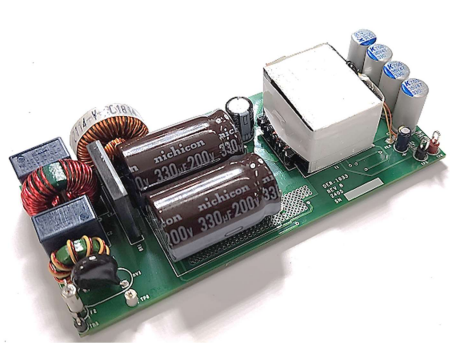

串接2個200V330uf的大電解電容，主要是儲能應用嗎？

開關電源主控芯片，內置反激式控制器、初級開關管，以及次級側同步整流控制器。

提供高達220W的輸出功率，適用于不需要有源鉗位驅動的高功率

高的開關頻率，尺寸可以做小。可以集成

作用是濾除交流紋波、提供瞬態電流、抑制電壓波動，并改善電源質量‌

峰值197瓦，是不是得按197瓦去設計變壓器呢？有點擔心如果按130瓦設計變壓器，那197瓦的時候，電流有可能使變壓器飽和了。

InnoSwitch4-QR系列反激控制器Inn4277是PI的新產品IC，利用該芯片設計的一個低待機功率130w隔離反激電源，可提供高達197w的峰值功率。功率可用達到這么多還不錯

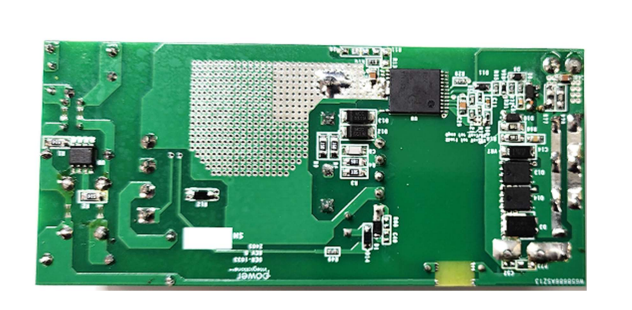

PCB板子開的非常棒

InnoSwitch4-QR可以在高達155 kHz的開關頻率下工作，使其適用于具有短期峰值功率要求的應用，而無需大型反激變壓器。

此外還帶有HIPOT隔離保護的集成反饋鏈路，集成度非常高。

在不影響電路功能的情況下消除與檢測電阻相關的損耗

輸入電容容量用來計算大容量電容的最小及最大直流輸入電壓

使用時無需搭配光耦及同步整流控制器，內建多重完善的保護功能。

采用 FluxLink和輸出 SR 控制，可實現 95% 的效率，空載下輸入功率<100mW。

在接受較高空載輸入功率的應用中，可以省去VR1并提高R1值，以形成標準RCD箝位

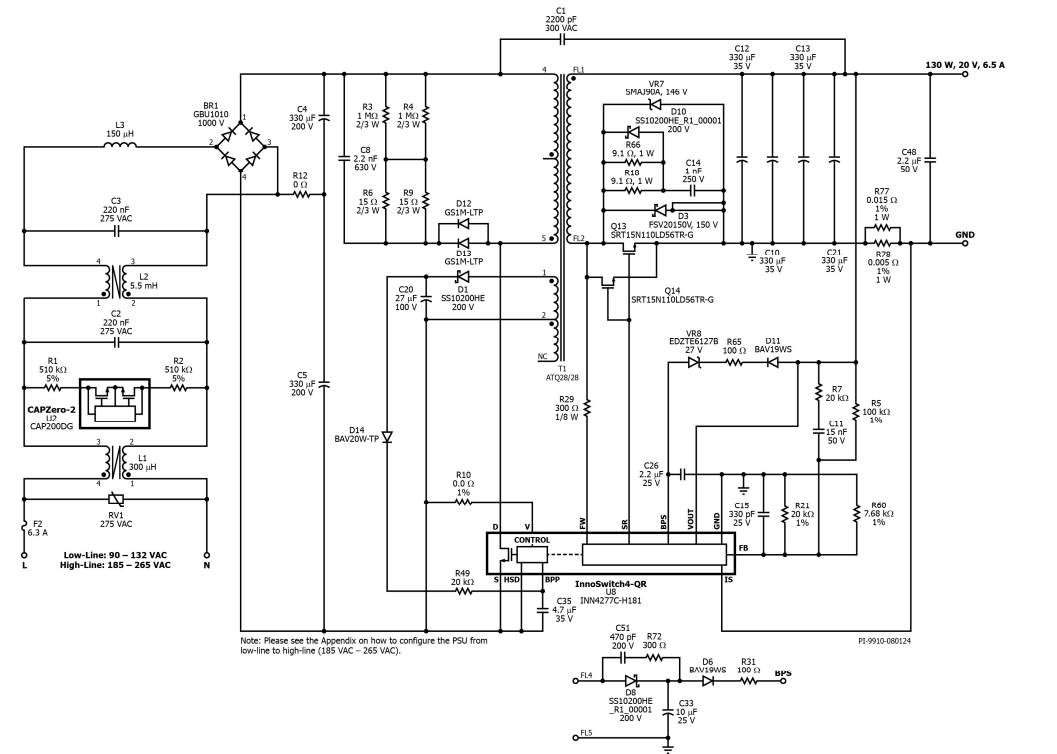

輸出電壓檢測是由變壓器T1上的初級參考繞組來執行的，無需光耦器和次級檢測電路

無需大體積金屬散熱片，可實現零電壓開關 (ZVS) ，從而提高電源的效率。

在使能欠壓引腳和DC電壓間連接一個外部電阻可以用來感測輸入電壓的欠壓情況
