由RCD和TVS二極管（C30、R87、R88、R8、R17、VR1、VR9、D4、D14、R11、R77）組成的鉗位用于限制關斷時主開關上的峰值漏極電壓

InnoMux-2系列通過采用單級架構和先進的控制算法，可以顯著地提高系統效率，降低了開關損耗

InnoMux-2系列產品是PI的新品，氮化鎵技術在高壓應用領域取得了里程碑式的突破

如何優化InnoMux-2-EP架構以適用于智能晾衣架的開關穩壓器應用？

光耦器反饋直接檢測輸出電壓，選擇不同的電壓參考可以達到不同的穩壓精確度

IMX2270設計的一種為智能晾衣架應用而設計的開關模式電源（SMPS），設計具有兩個恒壓輸出，5v / 0.5 A, 24v / 2.4 A / 5.8A和一個恒流（CC）輸出，能夠在標稱電壓為36v的角度led串中提供最大0.6 A

IMX2270單級架構可以極大改善多路輸出變換器的設計，可根據不同應用環境的負載需要提供多種恒壓或恒流輸出組合。

每個輸出均可獨立調整，不必考慮傳統的多路輸出反激式變換器當中存在的交叉調整率問題。

如果是普通芯片的話其他路輸出由于缺少反饋調節，只有變壓器耦合而能達到的精度較低。

IMX2270設計的恒流（CC）輸出電流在多少？電壓如何進行調節

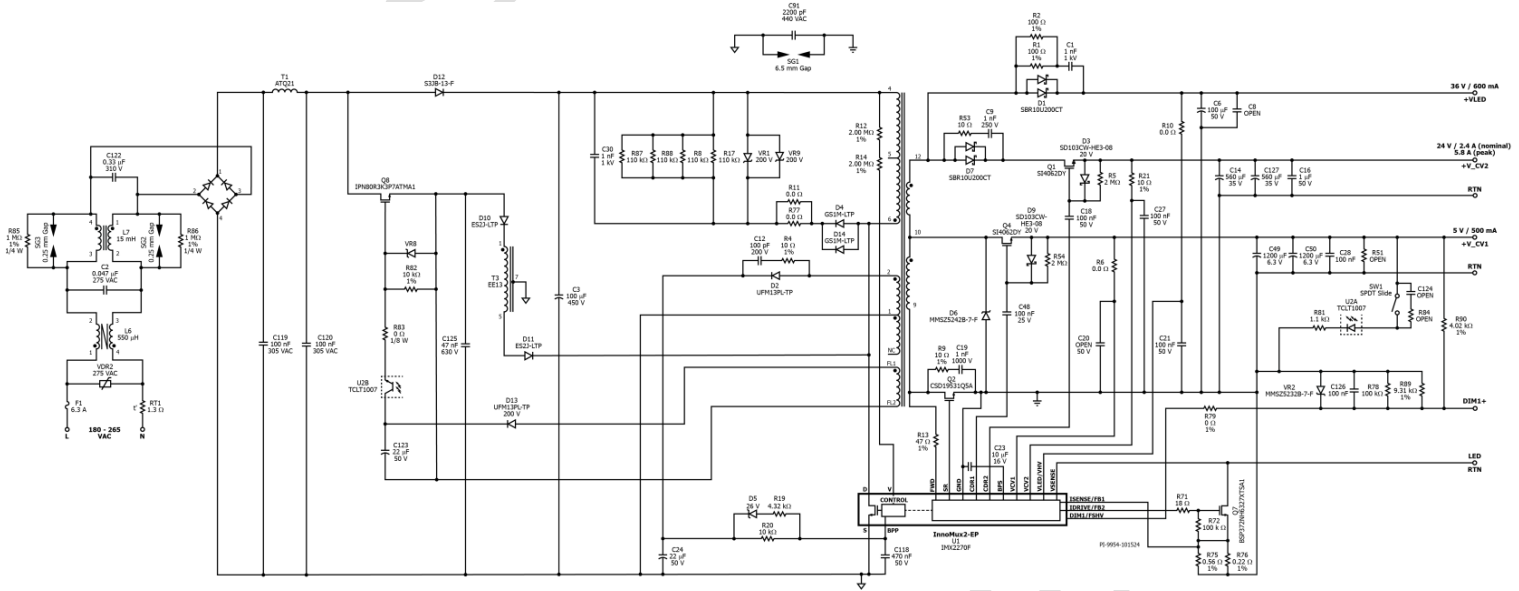

問一下哈，原理圖中的T1有啥用處啊？這不是增加了電源的體積嗎？

InnoMux2-EP在多個輸出之間實現了精確的線路、負載和交叉調節，同時通過消除后調節的需要簡化了整個系統。

脈沖共享技術能夠在某路輸出負載變輕導致其請求開關脈沖頻率落入音頻范圍時，有效避免音頻噪音的產生。

電感濾波適用于大電流，電流越大濾波效果越好，電容和電感的很多特性是恰恰相反的

由于反激式轉換器的輸出之間是通過同一個變壓器耦合的，因此一個輸出的變化可能會影響其他輸出。

為了減小這種交叉調整的影響，設計中通常會采用一些補償措施的。

頻率控制技術對于電路的功耗是有益處的，PI的芯片功耗都做的比較低

從內部得出輸入電壓與輸出電壓之間的差異，進行縮放與電壓參考進行比較

反激電源輸出曲線有哪些特點

多路輸出反激電源的設計有哪些注意事項

多路輸出反激電源對信號穩定性有哪些特殊要求

多輸出反激電源的設計有哪些注意事項

在高達1000Vdc母線下可精確控制2組或3組CV輸出(15-70W輸出功率),在不同輸入電壓及負載條件下均能滿足±1%的調整精度.

加上勵磁電流的峰值，從而得到穩態工作條件下實際的初級電流峰值

通過次級實現的零電壓開關操作，大大降低了高母線電壓下主功率開關管的開通損耗，提升效率的同時也降低了器件溫升.

如果反激式轉換器有多個輸出（比如一個電源需要同時提供 5V、12V 等多種電壓），這些輸出之間是通過變壓器的次級繞組來耦合的

器件的低溫升帶來的好處是可以利用PCB板進行散熱

群脈沖是指出現6次或多次連續脈沖，并隨后出現兩次或多次時序狀態變化

額外的DC/DC轉換器確保了精確的輸出電壓，但由于兩級功率轉換，效率有所損失 。

振蕩器電路可產生輕微的頻率抖動， 通常為8 kHz的峰峰值， 用來將EMI降低到最小

較低的電流限流值使開關頻率保持在音頻范圍之上， 降低變壓器的磁通密度從而減輕了音頻噪音
