隨著充電汽車的不斷普及，充電樁的需求越來越大；對于直流充電樁而言，一般都是兩級架構前進PFC整流升壓，后級LLC隔離DCDC；本帖主要對PFC這一部分進行仿真，在仿真層面上去講清楚PFC的工作原理；

1、最簡單的PFC不需要鎖相，直接通過市電采樣回來的電壓換算為PFC所需要的電流內環相位，從而控制整流電路跟蹤市電相位，到達高PF的控制效果；由于PFC的目標是控制母線電壓的，那就必須引入母線電壓作為外環在控制母線電壓；

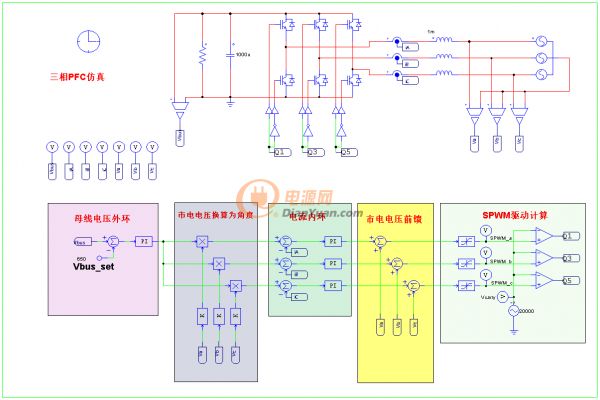

下圖，為PFC常見的控制框圖；

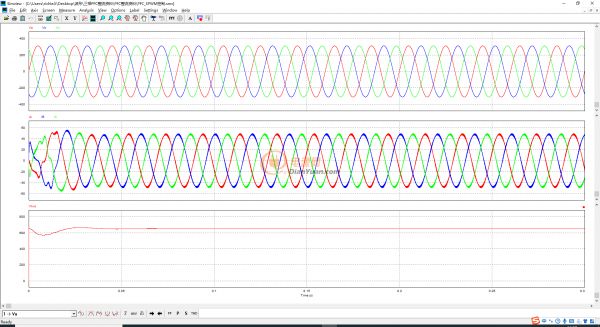

仿真波形：

2、也有很多論文是先經過數字鎖相，然后進行DQ變換進行控制，最后在通過空間矢量算法計算驅動開通時間；整體控制架構都是一樣的電壓外環電流內環；DQ變換的目的是將A\B\C三相坐標，變換成DQ坐標（D為有功功率，Q為無功功率），驅動在通過矢量擬合去合成計算占空比；

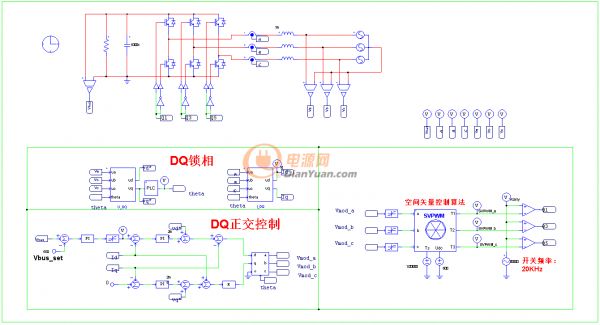

仿真框架圖如下：

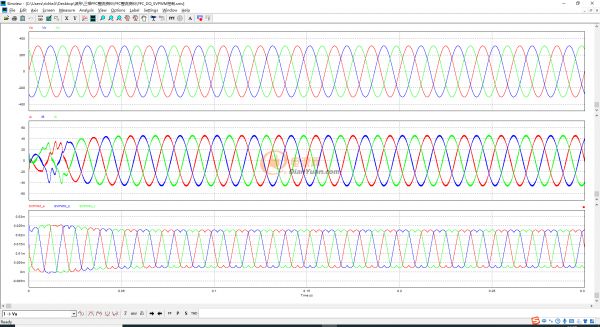

仿真波形：
