高頻雙變?好構思.

很多量產UPS,逆變都是如此,有雙變,3變,4變.有一定的特點:多個小鐵氧體會比單個大鐵氧體成本低,而且初級電流分擔了,PCB容易設計,不會有過大電流集中.

這個電路我已經做了,用萬能板搭的,用了兩個EI30的磁心,線圈初級并,次級竄,通電試了.還沒加后級,就用一個二極管整流,空載正常,帶載后兩對場管都很燙,是不是場管太少了.還要研究研究,成功后貼圖上來大家一起分享!

這個電路我想是可行的,本來我是初級并后級也并,但對繞制變壓器要求實在太高了,要做要一模一樣很困難的.

我跟一個師兄繞了!!參數是他算的!!他調試的結果還可以啊!!繞了10個左右才繞好!!他也是你這個推免結構的圖!

看我的兩臺變壓器并列運行,今天通電試了,還可以,有機會下水試試!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208513943.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208513951.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208513963.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208513971.jpg');}" onmousewheel="return imgzoom(this);">

捕魚者你好,可以用你這臺機帶亮條消毒碗柜發熱絲(300W)給我看看嗎?本人想看看這臺機的威力

等我裝起來后試試吧,我的輸出電壓空載是850V的,后級還沒有連上去.整流后帶300W燈很亮,壓降還是很厲害的,降到三百多伏,還有管子有點燙(時間不長).我想加了后級準備電魚的,點發熱絲還不知道有沒有把握!

老兄具你所說功率不算大啊.不知道后級做的怎么樣.先去試試.不過要在深水試的.淺水的沒意思,大家做的都不錯.

這次我做的JJ功率是不大,我關鍵要試試兩臺變壓器的運行是不是可靠.等成功了以后再做臺大功率的!

你臺機搞好了嗎?上圖給我看看

這幾天一直上班,等我弄好了一定告訴你

你的變壓器沒有做好.
我做過用EE55的變壓器,0.8MM次級
設計次級輸出350V
整流濾波以后,空載460V
帶500W太陽燈320V
你們有沒有興趣呀 ?我沒有用銅帶,全是手工做的
不過,我沒有圖!
想要的話我再給你們說一下制作要點,
不想要我就不說了

一夜七次這么猛?佩服

我們有個老鄉一夜12次

還不夠強!數千古風流人物,全干通宵!

這個圖是我畫出來的.我也做過兩個變壓器運行很穩定,但是兩個變壓器的參數要一樣,空載120MA.只要兩個磁芯規格一樣就很用意做到一致

這個電路我也裝了,初級并次級竄,用兩個EE65,我沒大功率場管,用SG3525推動IRF630再推動56只3DD15,開關頻率8KHZ,接200W燈泡立刻燒斷,后用兩個200W燈泡還有750V(我是用穩壓方式的,穩壓800V),后級用單硅,EE55磁芯1.0線繞80T,可控硅用40TPS12,關斷電容用15UF.

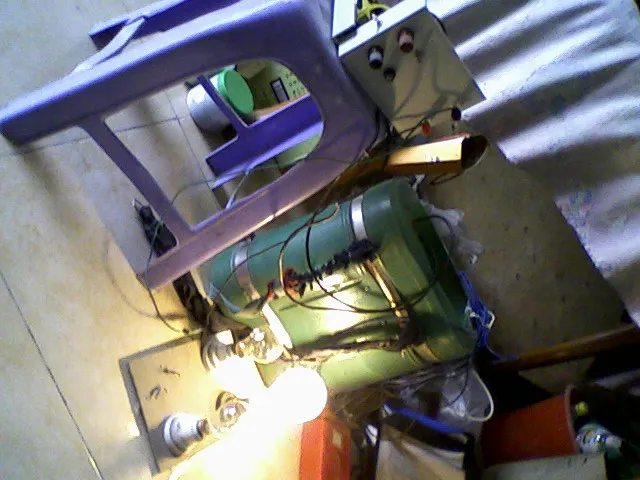

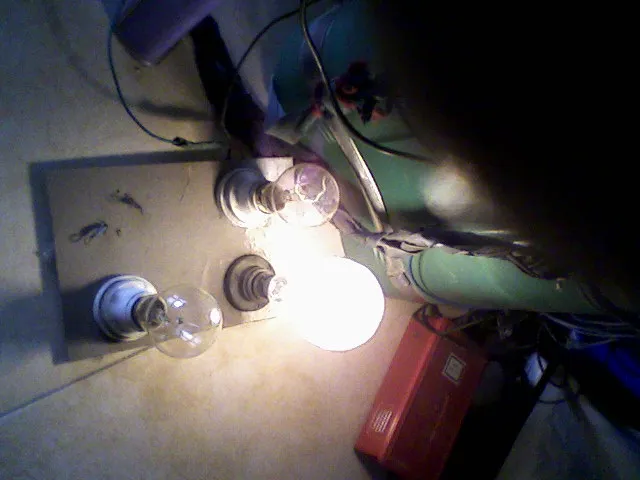

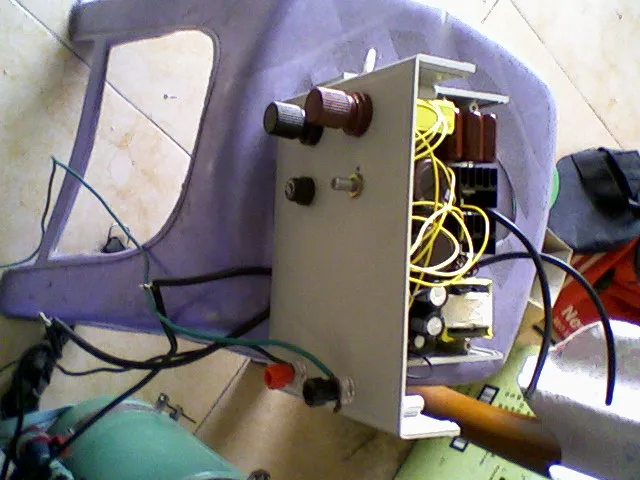

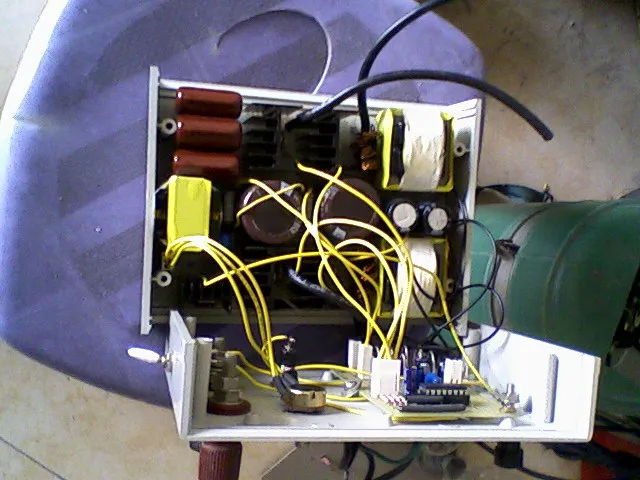

今天我裝好了JJ,兩臺變壓器運行狀態很好,加了單硅后級,接了一個200W的燈泡開了五分鐘,手摸兩對3250,根本感覺不到熱,不過電感還是有點熱.空載425MA,可能有點大.不知道下水怎么樣!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208939690.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208939701.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208939708.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208939717.jpg');}" onmousewheel="return imgzoom(this);">

手機拍的,可能不是很清楚

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1883221208939887.jpg');}" onmousewheel="return imgzoom(this);">

此帖已被刪除

捕魚者,能帶300W發熱絲嗎?我的機也能帶動200瓦燈炮,可下水就電不了魚,后級很重要,有機會到深水試試嗎?

我要用來捕魚的,電燈只是做個實驗,捕魚時如果熱的話我準備加個風扇.

我沒有三百瓦的發熱絲,用300W的燈不行嗎?

帶亮燈炮是沒意義的,帶動發熱絲就不同了,它和下水的效果相差無幾,

水的電阻只有8-40歐
你們測了沒有啊!
試做的時候不管能不能帶得起,也要用個2000W的電爐來試試是不是可以關斷呀

因為大功率發熱絲這臺機肯定帶不動的,能帶300W-350W發熱絲發亮就可以了.魚機后級不可帶發熱絲調試,必須下水試,

帶不帶得動是另外一回事.

300W電熱絲的冷態電阻與熱態時候的電阻區別不是很大的,而300W的燈泡就區別太大了啊!呵呵
