好象沒幾家能通過紋波測試

通用紋波噪聲測試方法?

1.PCB 輸出并聯一個10u的電解電容和0.1u的磁片電容
示波器設在20M
示波器表筆的地線拔掉 :
這種方法依據?
2.輸出并聯一個10u的電解電容和0.1u的磁片電容
示波器設在20M
探頭用50cm屏蔽電纜,帶鱷魚夾
這種方法依據?

大蝦們;你們的此項參數是咋測的?

我們做電源就不測紋波,輸出正常就行了,記得測過一次,500W功率,只有10mv,以后就再也沒測過.

有無詳細國家標準或國軍標

具體看客戶要求,一般1%的紋波我們的產品

郵標定義1%輸出電壓.

what 郵標 is ???

大家的紋波噪聲測試方法

500W功率,只有10mv.做的太好了,能講講是怎么處理的嗎?

紋波應該是輸出電壓的Vp-p吧,跟功率沒有直接聯系吧.

我想因該有吧,為什么載越重噪聲就越大呢?

避免引入其他干擾,否則你可能測試的不是電源本身的噪聲.
例如地球磁場

與紋波電流有關!

Vp-p是紋波峰峰值.
國外的一般叫紋波與噪聲.

測試紋波時示波器的電壓和時間軸單位都是越小越準確嗎?

我也同意.

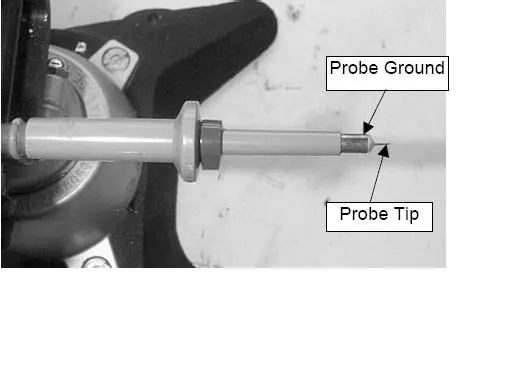

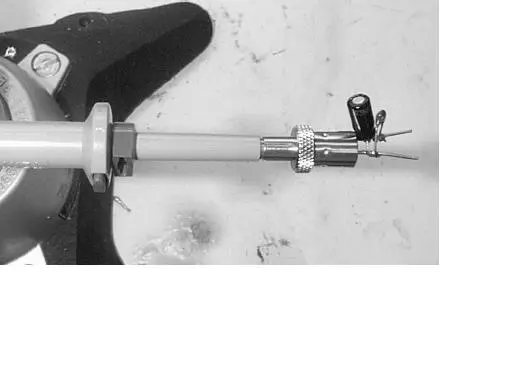

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1105754740.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1105754796.jpg');}" onmousewheel="return imgzoom(this);">

這種測試方法國內有依據嗎?

我看過PI公司,提供的測試方法就是第二種,還有就是紋波我覺得應該是100HZ時的值,還有就是在輸出線后面套上阻抗磁環后,對高頻噪聲抑制的非常好!
