1.方案名稱：BP2318

2.方案品牌：上海晶豐明源

3.方案簡介：

BP2318 是一款帶有源功率因數校正的高精度降壓型LED 恒流控制芯片，帶調光控制功能,適用于85Vac-265Vac 全范圍輸入電壓的非隔離降壓式LED恒流電源。BP2318 集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。BP2318 采用專有的電流采樣機制，可實現高精度輸出恒流控制。同時，芯片采用專利的線電壓和負載電壓補償技術，可以達到優異的線電壓和負載調整率。線電壓補償系數還可以通過外部元件靈活調整。BP2318 具有多重保護功能以加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電過壓保護、欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。另外，BP2318 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。BP2318 的過熱調節溫度可以通過外部電阻設定。特點? 有源功率因數校正，高PF 值，低THD? 高達95%的系統效率? 帶調光接口? ±3% LED 輸出電流精度? 優異的線電壓調整率和負載調整率? 電感電流臨界連續模式? 超低 (28uA) 啟動電流? LED 開路/短路保護? 電流采樣電阻開路保護? 逐周期電流限流? 芯片供電過壓/欠壓保護? 自動重啟功能? 過熱調節功能? 過熱調節溫度可外部設定? 采用SOP-8 封裝應用? GU10/E27 LED 球泡燈、射燈? LED PAR30、PAR38 燈? LED 日光燈? 其它LED 照明

4.方案規格：SOP8

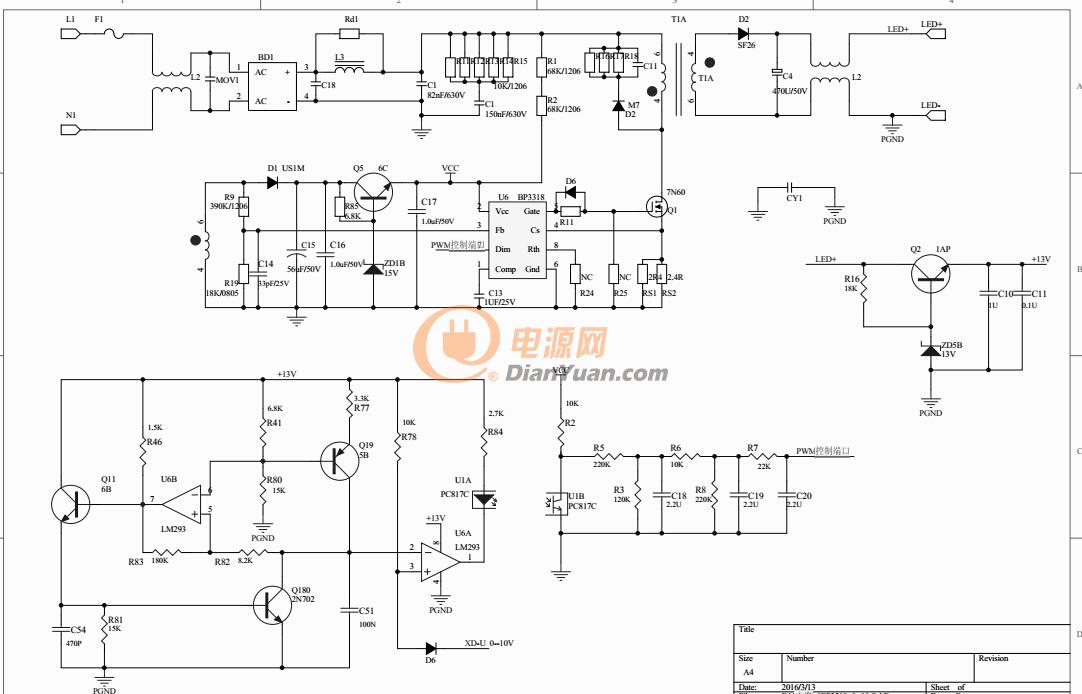

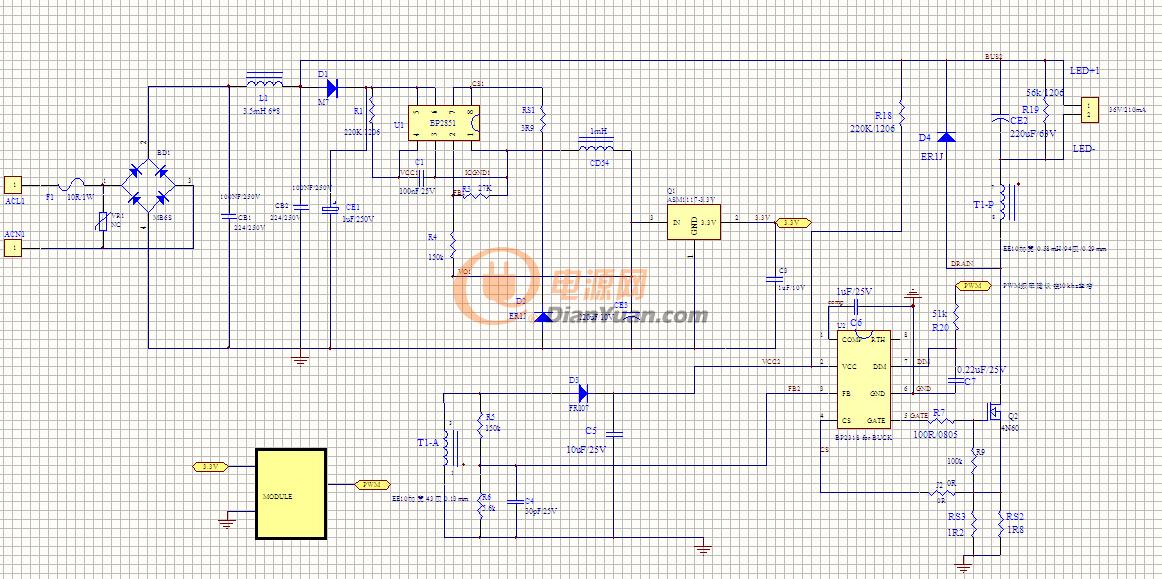

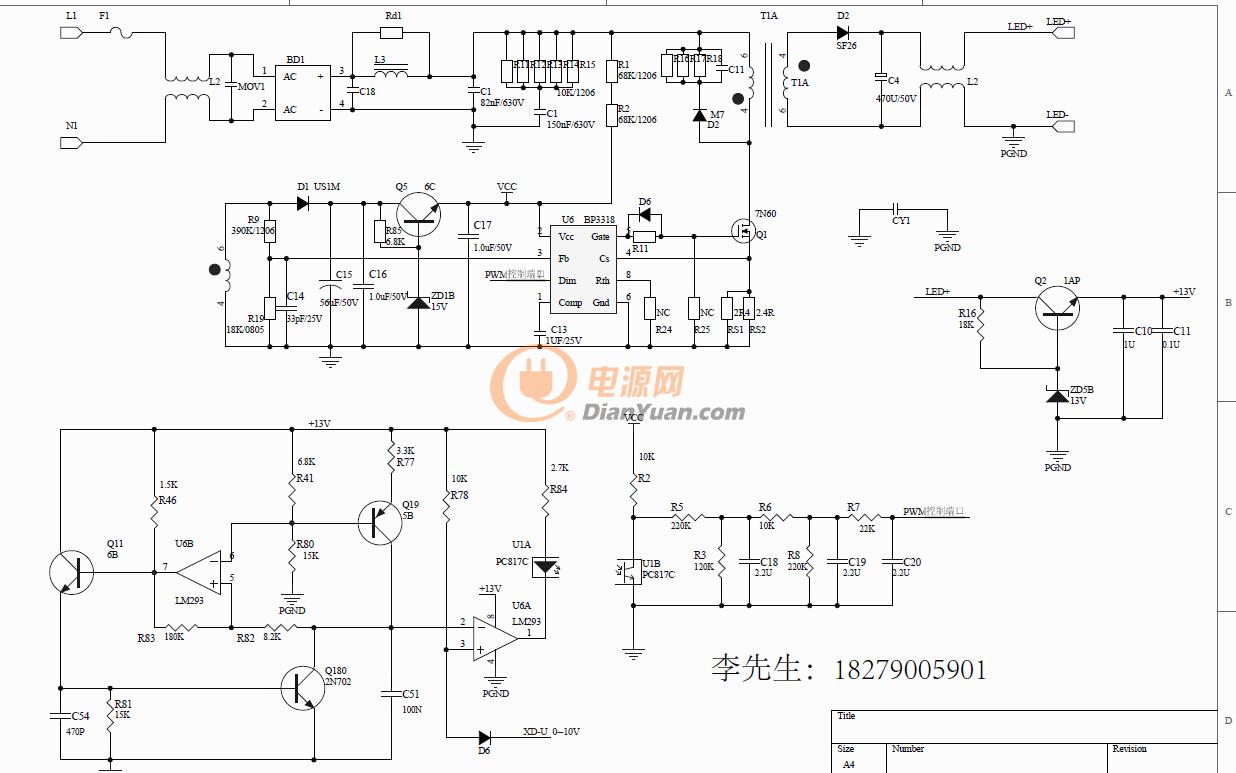

5.方案原理圖：

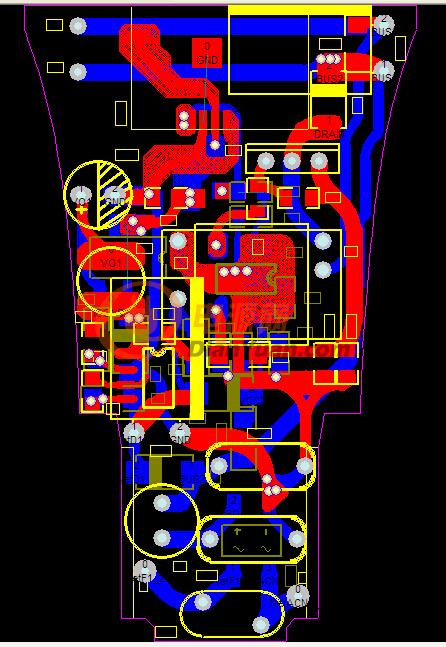

6.方案PCB：

7.方案變壓器：

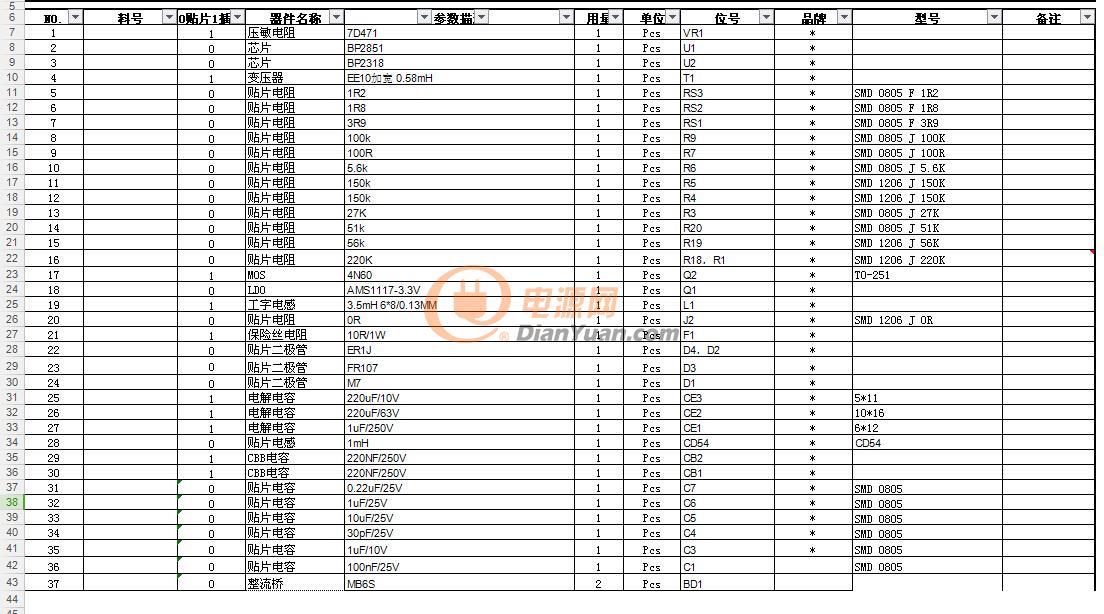

8.方案BOM：

9.聯系方式：

李先生：18279005901   QQ：2355657199
