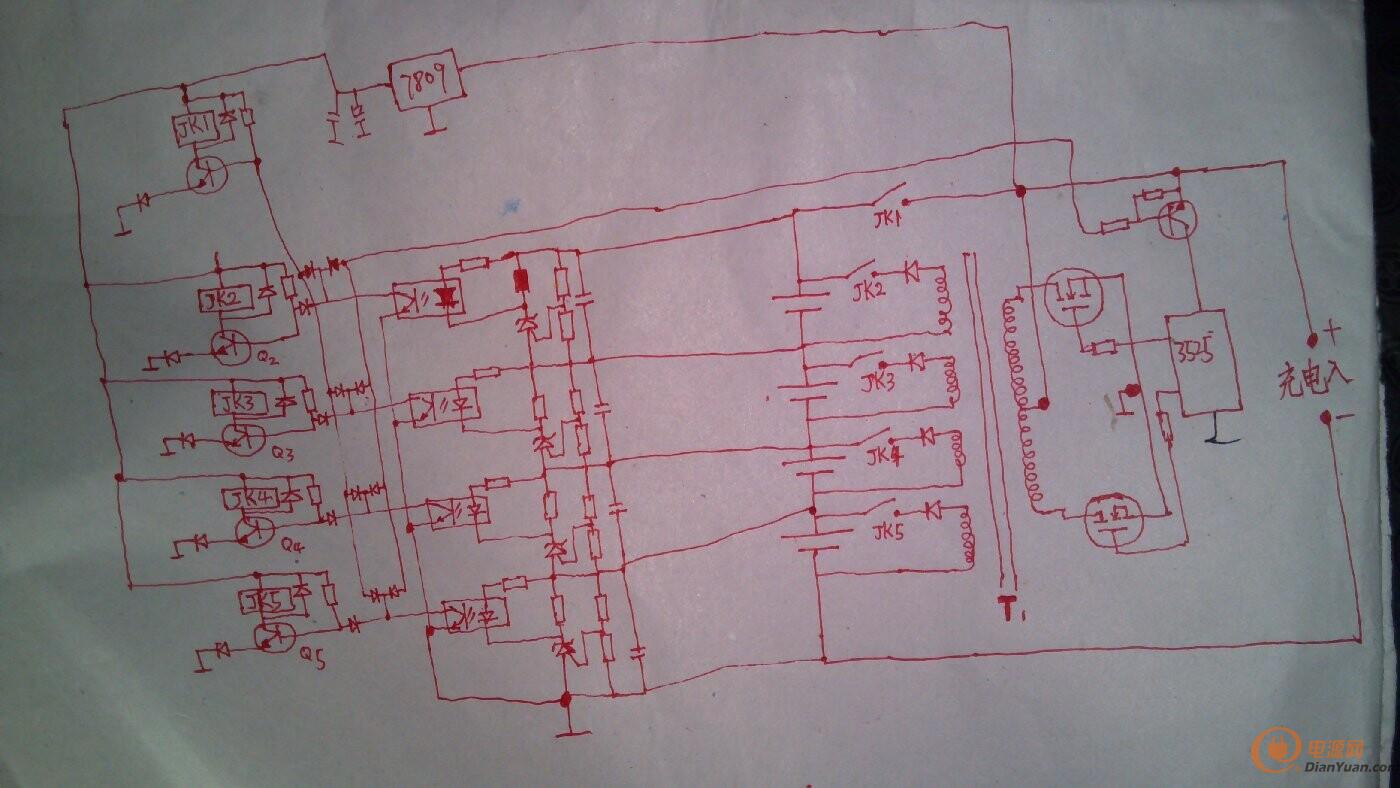

剛開始沖電時，每節鐵鋰電池均小于3、65V，取樣檢測 未動作，Q1導通，JK1閉合給4串鐵直接充電，隨著充電的深入，當其中某節鐵鋰電池達到3、65V時，取樣檢測動作，令Q1截止，JK1斷開，電池串接充電停止，同時啟動T1工作，給未達3.65V伏鐵鋰繼續充電，直到每只節鐵鋰均達到3.65V為止。 草圖不完善，讓大家見笑了，望多多指正
假想中的磷酸鐵鋰均衡充電草稿紙，對錯未果 請拍磚指正
沒事閑著 假想了個鐵鋰均衡充電草稿圖 又因為自己水平低, 畫得不好 不知正確與否 ,抖膽之余厚顏將其曬出來 ,請師父前輩大家指正,感謝不盡。,
,
全部回復(18)
正序查看
倒序查看
真的是草稿紙。
我用鋰電二年了，沒有用保護板。
設想和樓主的差不多，就是每片電池配一個沖電器，俗話叫“單獨沖”。
初期的單獨沖問題很多，幾經改進才得到成功。
每片電池配一個沖電器的單獨沖，閑想想就是每片電池配一個沖電器互不干涉。
其實事實上并不是這么回事。電池是多片串連的，沖電器也是多個串連的，所以除了單獨沖這個小回路之外還有一個串連型成的大環路。
單獨沖這個小回路直接受到串連型成的大環路的影響，精準穩壓4.2v的單獨沖沖著、沖著某一片電池充成了4.23v。
樓主的圖是沒有穩壓沖電。依靠后面431取樣關閉電路切斷沖電，萬一后面431取樣關閉電路故障和失調，鋰電很容易損壞失效。
24v90ahz鋰電“單獨沖”充電。
0
回復
@yhliang2
真的是草稿紙。我用鋰電二年了，沒有用保護板。設想和樓主的差不多，就是每片電池配一個沖電器，俗話叫“單獨沖”。 初期的單獨沖問題很多，幾經改進才得到成功。每片電池配一個沖電器的單獨沖，閑想想就是每片電池配一個沖電器互不干涉。其實事實上并不是這么回事。電池是多片串連的，沖電器也是多個串連的，所以除了單獨沖這個小回路之外還有一個串連型成的大環路。單獨沖這個小回路直接受到串連型成的大環路的影響，精準穩壓4.2v的單獨沖沖著、沖著某一片電池充成了4.23v。 樓主的圖是沒有穩壓沖電。依靠后面431取樣關閉電路切斷沖電，萬一后面431取樣關閉電路故障和失調，鋰電很容易損壞失效。24v90ahz鋰電“單獨沖”充電。[圖片]
謝謝！
您說得很對，我準備采納您的意見 完善下保護環節，其實我這個是準備接在太陽能MppT控制器后面充電 ，太陽MppT控制器的鋰電模式有定壓過限流保護，于是就偷了懶，聽您這么一說，看來還是懶不得

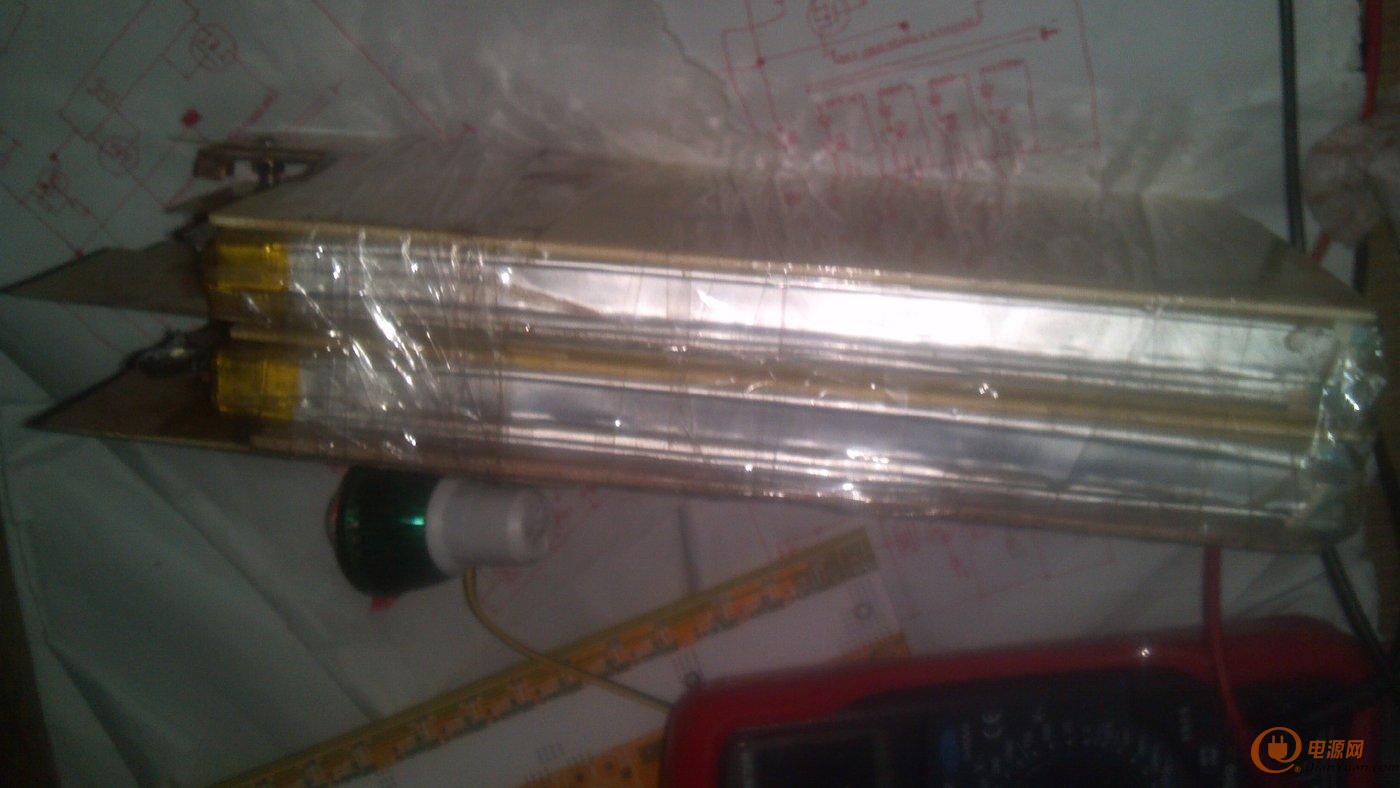

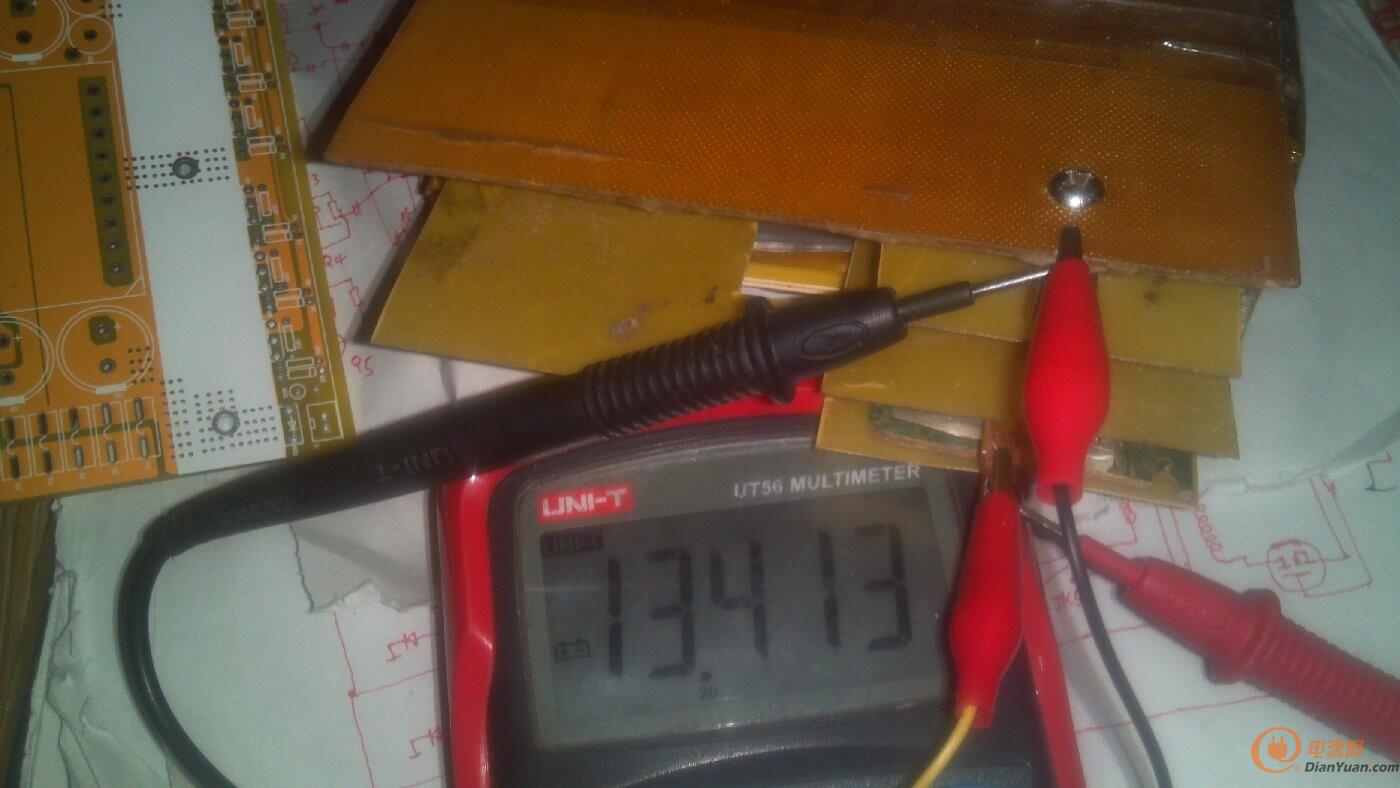

我的4片3.2V20AH軟包磷酸鐵鋰串組成12V20AH ，比起您的我這簡直是小兒家家
您說得很對，我準備采納您的意見 完善下保護環節，其實我這個是準備接在太陽能MppT控制器后面充電 ，太陽MppT控制器的鋰電模式有定壓過限流保護，于是就偷了懶，聽您這么一說，看來還是懶不得
我的4片3.2V20AH軟包磷酸鐵鋰串組成12V20AH ，比起您的我這簡直是小兒家家
0
回復
@st.you
不用那么復雜，如果只要求限制電池電壓，那只需要在電池兩端并一個大功率的高精度穩壓管就可以了，電池達到4.2V就分流，電池就不充電了。我用TL432+大功率達林頓PNP管就能實現，目前能做到2A的均衡。
業余條件下采用普通常見的器材鋰電充電器做得好是很復雜的一項工程。
鋰電嬌貴，保護必須要有的。
快沖、衡流、穩壓、均衡一樣都不能少。
我向大家提供一個業余條件下采用普通常見的器材土做的鋰電充電器圖紙，請看下圖：
拋磚引玉，希望對需要的朋友有所幫助。
線路是依TL431組成的均衡電路為核心組成。
TL431均衡電路的起控點約4.18v，均衡電路的起控后10Ω3w電阻上產生了壓降，電路進入了穩壓狀態。
衡流功能則來自沖電器到鋰電池之間的送電線，由于沖電電流大，線路有壓降是必然。TL431的取樣是設在鋰電池端，增加了精度，取得了電流反饋。 0
回復
@yhliang2
業余條件下采用普通常見的器材鋰電充電器做得好是很復雜的一項工程。鋰電嬌貴，保護必須要有的。快沖、衡流、穩壓、均衡一樣都不能少。我向大家提供一個業余條件下采用普通常見的器材土做的鋰電充電器圖紙，請看下圖：[圖片]拋磚引玉，希望對需要的朋友有所幫助。線路是依TL431組成的均衡電路為核心組成。TL431均衡電路的起控點約4.18v，均衡電路的起控后10Ω3w電阻上產生了壓降，電路進入了穩壓狀態。衡流功能則來自沖電器到鋰電池之間的送電線，由于沖電電流大，線路有壓降是必然。TL431的取樣是設在鋰電池端，增加了精度，取得了電流反饋。
限流靠線路電阻嗎？
0
回復
@yhliang2
業余條件下采用普通常見的器材鋰電充電器做得好是很復雜的一項工程。鋰電嬌貴，保護必須要有的。快沖、衡流、穩壓、均衡一樣都不能少。我向大家提供一個業余條件下采用普通常見的器材土做的鋰電充電器圖紙，請看下圖：[圖片]拋磚引玉，希望對需要的朋友有所幫助。線路是依TL431組成的均衡電路為核心組成。TL431均衡電路的起控點約4.18v，均衡電路的起控后10Ω3w電阻上產生了壓降，電路進入了穩壓狀態。衡流功能則來自沖電器到鋰電池之間的送電線，由于沖電電流大，線路有壓降是必然。TL431的取樣是設在鋰電池端，增加了精度，取得了電流反饋。
確實好辦法呀，值得借鑒，對于市電充真不錯 ，但是對于太陽電池充鋰電池，由于是單路直流電源，還得做多個隔離的Dc—Dc轉換模塊，并加上相應過壓斷流保護電路才行，
