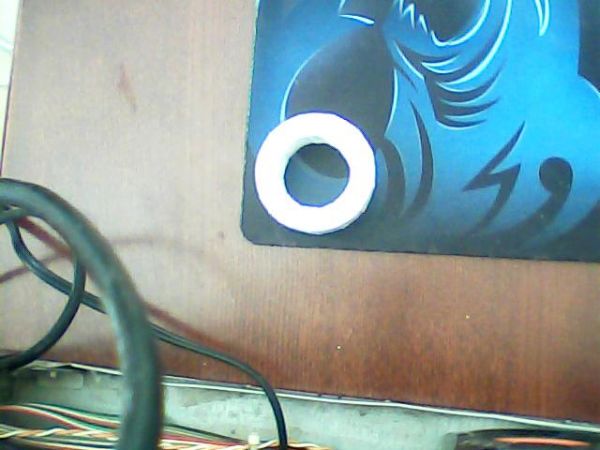

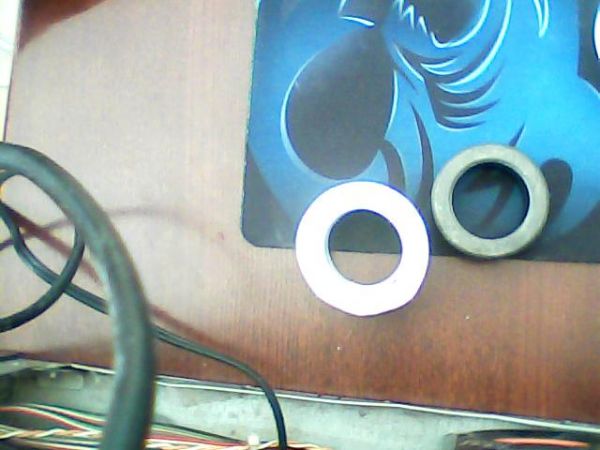

最近網上買了個磁環做一下實驗，外徑5CM內徑3.2CM厚度1.8CM邊上是醫用膠帶
初級繞了13根1.0毫米銅線就這么厚了.里面次級繞了3根0.5的45砸。
用膠帶包上了目的是做個絕緣. 1平方毫米的銅線安全載流量是5A。|=P÷U=1000W÷220V=4.55A次級用0.5線3根并的1.5平方毫米通過1000W應夠了.變壓器的輸出電壓與輸出繞組的匝數成（正）比 即：U1/U2=N1/N2U1：輸入電壓U2：輸出電壓N1：初級繞組匝數N2：次級繞組匝數12V繞3圈每圈應該是4V.老師傅們說初級饒多了對場館沖擊力大。我深信不疑.220v交流整流后電壓為直流310v310/4=77.5圈.這里次級我纏了80多砸.初級我用1平方毫米線6根應該夠30A電流吧！1、對于理想變壓器而言：次級不接用電器時，次級電流為零，按照匝比計算，初級電流也為零。變壓器次級接有用電器，次級流過電流，電流大小由用電器決定，初級電流按照匝比變化。初級電壓和次級電壓維持不變，變化的是電流，初級功率與次級功率相等。2、對于實際變壓器而言：空載時，次級電流為零，初級有勵磁電流，電流不為零，此時，初級和次級電流不符合匝比關系。接上用電器，次級電流變大后，初級電流也變大，初級電流是勵磁電流和與次級成匝比關系的電流的合成。當變壓器次級電流較大時，由于勵磁電流較小，可以忽略不計，初級電流與次級電流成匝比關系。變壓器的效率較高，次級功率等于初級功率減去損耗，略小于初級功率。這樣算12V30A=360W這可不行啊！看來初級每根1平方毫米線是60W.初級用18根1平方毫米線吧這樣有1080W的功率了.不知大師們都是這樣算的嗎？ 12V1000W電流90A好像太大了估計磁環發熱啊 又做了一個反饋的前橋370V
這個驅動有問題
定頻電阻我用了6.7K，把那個10K的換了才到21.多點...這樣變壓器也不叫春了. 空載電流由原來460毫安降到100多毫安.
|
大師們看看鐵氧體磁環能否到1000W
