初線用7平方線 3+3  次級100匝,頻率15K

要做足1KW的話,建議初級2T*2,12平方,頻率25-30K.次級按比例.

能上個圖嘛

請問版主,如果初級2+2T,頻率要多少才匹配呢?可否告訴小弟推挽變壓器的初級計算公式?

一個EE55磁芯如果初級用12平方那加上次級線打死了也繞不下

你又想做JJ了嗎?

我要用EE55做個800W的JJ,12V電池,用4對IRF3205.能給變壓器的參數和頻率嗎?謝謝

你又想做JJ了嗎?

還是放不下啊,手癢

我EE55加厚型用5對3205

如果初級2+2T的話對手工和電路擺布要求很高,不然在大的負載下12V濾波電容容量發熱而爆裂.一般3+3T的話比較穩妥.初級用6平方銅帶,次級用0.6X2銅線120T,倍壓整流,注意要穩壓.

我的EE55,初級用的0.2*30mm寬的銅皮繞兩個2*2T,再并聯的.次級66T,0.7mm*2.繞得下.

我要用EE55做個800W的JJ,12V電池,用4對IRF3205.能給變壓器的參數和頻率嗎?謝謝

對,銅帶是行,2x2匝適合振蕩頻率偏高不是我們初學者能夠仿制的,照貓畫虎更難成功,點燈好說下水電魚的話只有你們高手才能做,我等菜鳥免了,不然炸管炸的頭痛…

EE55800w:
頻率:15-20K
初級:3T+3T:9平方,次級按比例.

初級用0.8的線分四層繞,每層用10條并繞3T接成3T*2,每邊5條.
次級用0.8的線(全橋),倍壓兩條.

看不懂?(第二層次級:0.8mm6繞22T; )這個6什么意思?還有:1000W機子初級要12平方是否太保守了?

改過來了.

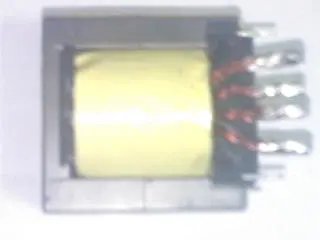

曬下我用E4220繞的800W變壓器:輸入24V,輸出390V,工頻率:35K
第一層初級:0.8mm6條并繞接成4T*2,每邊3條;
第二層次級:0.8mm繞22T;
第三層次級:0.8mm繞22T;
第四層初級:0.8mm6條并繞接成4T*2,每邊3條;
第五層初級:0.8mm6條并繞接成4T*2,每邊3條;
第六層次級:0.8mm繞22T;500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/700751237815701.jpg');}" onmousewheel="return imgzoom(this);">
初級三層并聯,次級三層串聯,繞組分布符合1:2:2:1.漏感極小.

您好!您說的《初級:0.8mm6條并繞接成4T*2,每邊3條》,這個每邊3條怎么理解?這一層上面應該有多少條線?是6*4*2=48條嗎?望明示一下,謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1287111237872359.gif');}" onmousewheel="return imgzoom(this);">

初級三層每層就是你的圖上面那樣,6條并繞4T,這層共6*4=24T,不是48T.0.8的線是0.5平方,每邊3條就是1.5平方.每層6條就是3平方,三層就是9平方.整個初級就是2*4T,每邊9條,共18條.24V供電,電流密度按4A每平方算,初級輸入功率=24*9*4=864W.

做個魚機本身它工作在間歇狀態初級截流按4A我想是保守了,5-7A我想也不會燒的,電魚時還要休息的時間比工作的時間多

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3041441237879397.jpg');}" onmousewheel="return imgzoom(this);">

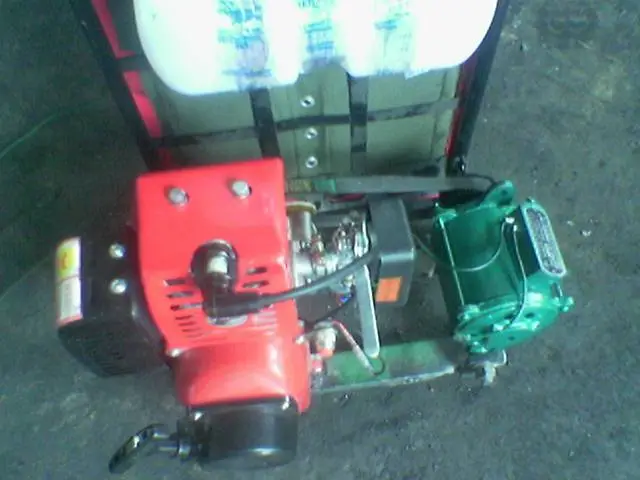

你的這個動力是二沖程汽油機和拖拉機發電機嗎??我有個四沖程的0.9KW汽油機(8斤重),苦于找不到合適的發電機.汽車的太重了還要勵磁.

我的變壓器是用在逆變器上的,呵呵.

請教下每層的初級長度都不同也可以并聯嗎?會有什么影響嗎?

請問版主,你的每層的初級線圈是兩組交叉的嗎?

這樣的嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1287111237890155.gif');}" onmousewheel="return imgzoom(this);">

我說對的,反過來也可以,只要初級每層二組做到對稱就行,不過有點麻煩

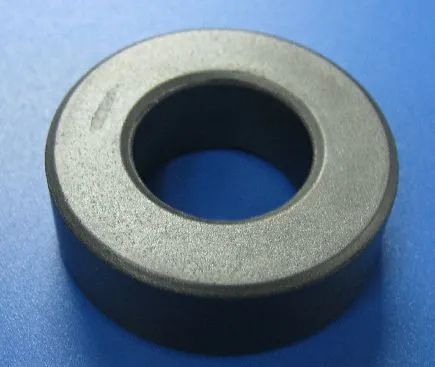

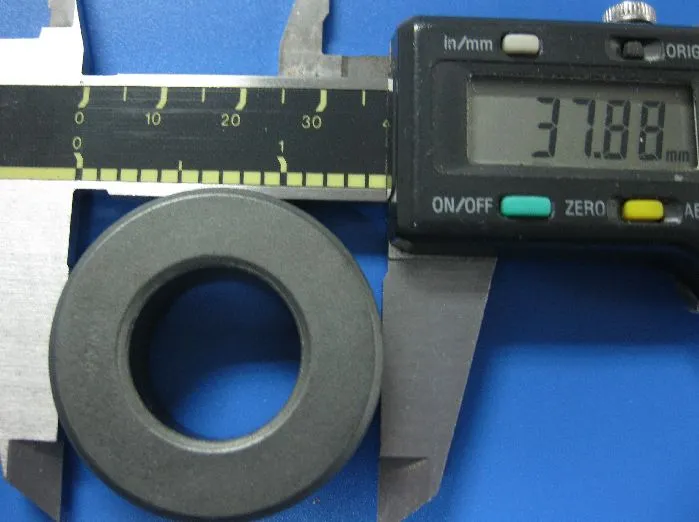

請問各位我這個磁芯能做成變壓器嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3215321237892983.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3215321237892994.jpg');}" onmousewheel="return imgzoom(this);">

只要匝數一樣就可以.結果就是電流稍微不平衡.最主要的是推挽的兩邊要對稱.
