全手工打造2KW大功率四硅機，有圖有真相，還有資料

暑假培訓做的一臺四硅機，都沒有時間發，暑假在培訓，后來又忙著參加國賽，到現在又忙著就業，所以一直到現在才發上來分享給大家。別的不說了，先上圖看看

1

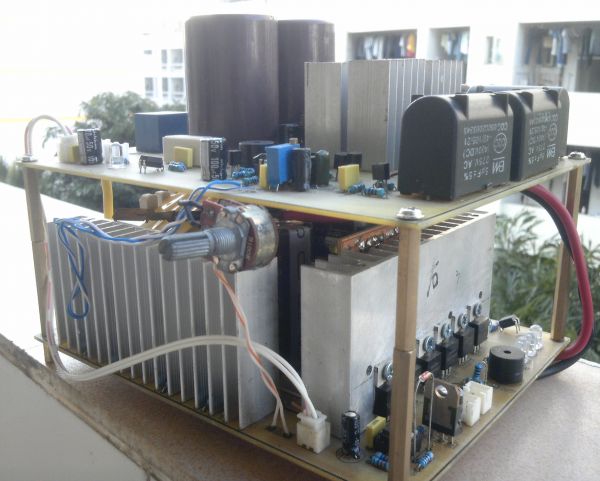

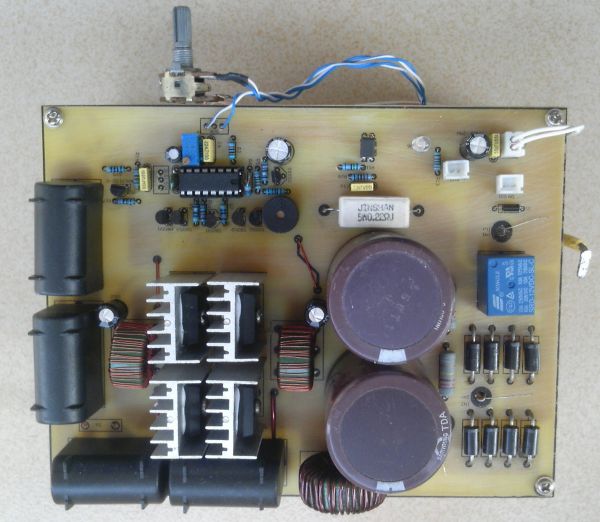

這是俯視圖；用了4個5UF的電磁爐電容，4個CS 4512IO1可控硅，以及2個220uf/450v的打電容，采用倍壓整流；SG3525做后級驅動

9

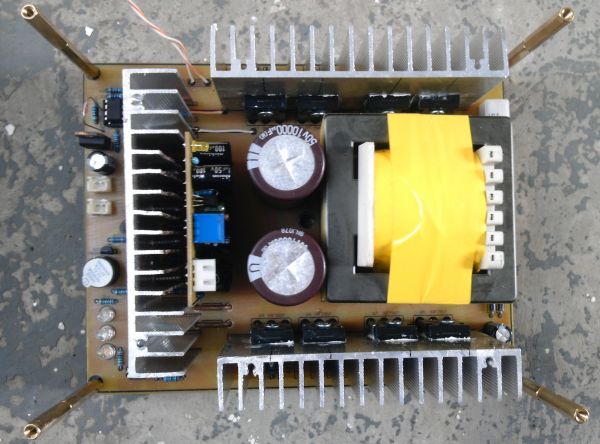

應用EE65做主變，8個190N08開關管，每邊4個；6個IRF1404做輸入反饑餓保護；做SG3525驅動，B772，D882做圖騰，頻率50KHz

2

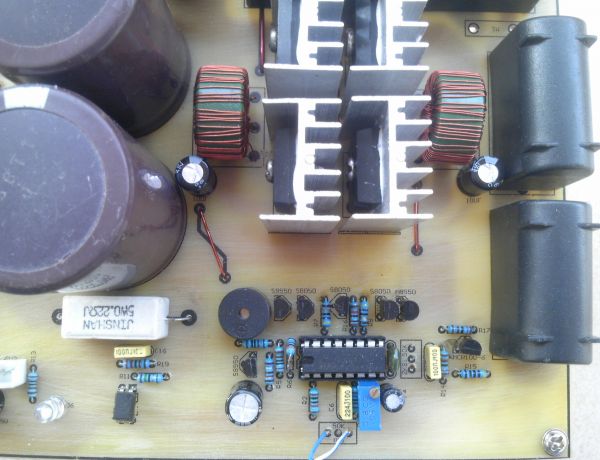

采用比較器做風扇控制。

4

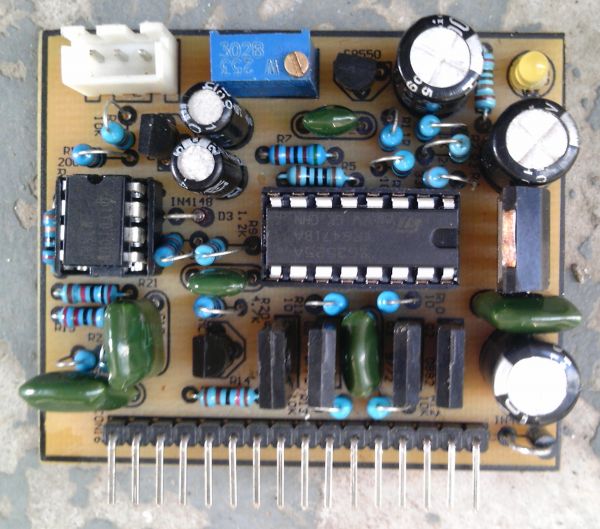

這是前級驅動板，有過壓和欠壓保護，主要IC是SG3525

在來幾張背面圖：

6

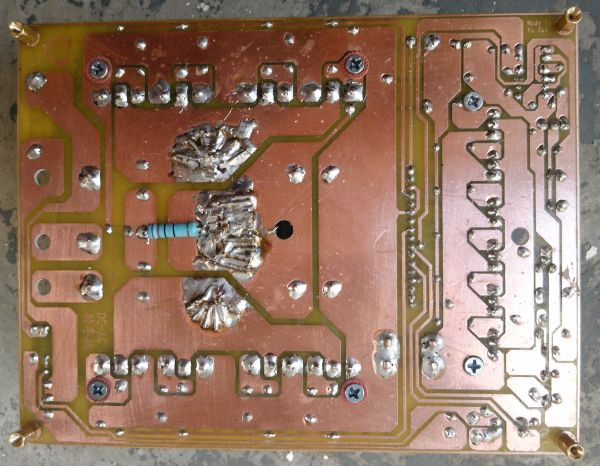

這是升壓板的背面

5

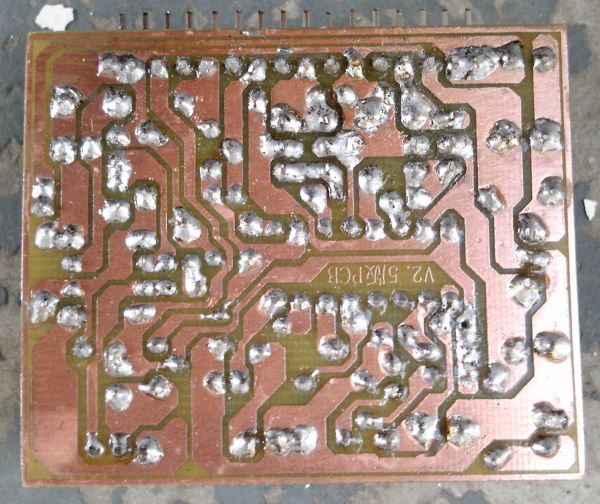

這是前級驅動板背面

7

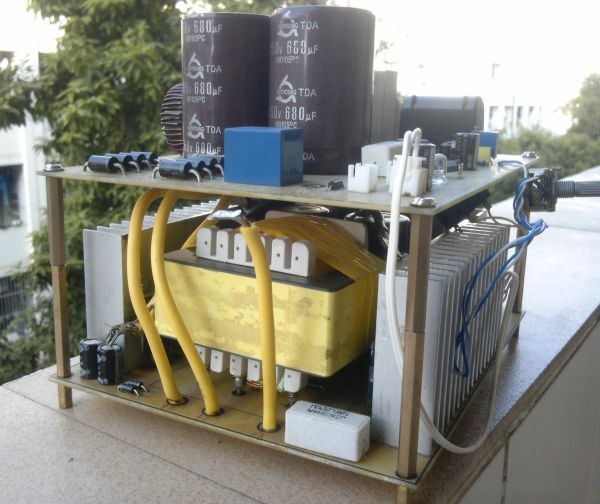

部分細節圖片

8

制作資料：

前級驅動.pdf

功率板.pdf

四硅后級.pdf

CS 4512IO1.pdf
