雙管正激電源設計過程（CBD）85貼起更新詳細計算

設計一款輸入72-144VDC 輸出24V 10A 開關電源。追求高可靠性，采用成熟的雙管正激方案設計。PWM采用UC2845 MOSFEET采用2只IRFP460 輸出二極管MBR20150一只整流一只續流。變壓器PQ3525 電感鐵硅鋁磁環A75-330 。互感器采樣初級電流，變壓器隔離驅動。基本就是這樣的架構，按照進程逐步貼上原理圖。PCB的話就免得現丑了。

全部回復(160)

只看樓主

正序查看

倒序查看

zhenxiang

LV.10

2013-06-25 13:40

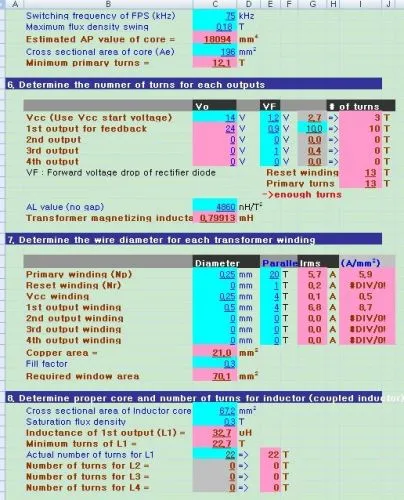

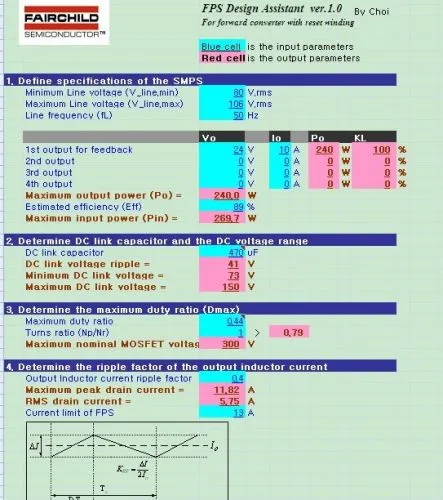

先貼上采用FSC的正激設計工具設計的變壓器和電感參數。這個表格化的小程序很好用的。正激和反激都有，我一直在用。各位可以下載試用下有什么疑問一起交流。我先貼個預覽圖以及設計文件。

fsc forward設計軟件

回復

電源網-源源

LV.10

2013-06-25 13:41

@zhenxiang

先貼上采用FSC的正激設計工具設計的變壓器和電感參數。這個表格化的小程序很好用的。正激和反激都有，我一直在用。各位可以下載試用下有什么疑問一起交流。我先貼個預覽圖以及設計文件。[圖片]fscforward設計軟件 [圖片] [圖片]

我噻~~~~搶到頭籌了哈哈哈哈

回復

zhenxiang

LV.10

2013-06-25 13:42

@電源網-源源

我噻~~~~搶到頭籌了哈哈哈哈

我剛還在編輯帖子源仔你也太快了吧

回復

junestar520

LV.9

2013-06-25 13:45

@zhenxiang

我剛還在編輯帖子源仔你也太快了吧

回復

yqjwy_2008

LV.8

2013-06-25 14:00

@zhenxiang

頂，頂

回復

zhenxiang

LV.10

2013-06-25 14:03

@junestar520

[圖片]

發完貼后在想個問題，現在選用的這個是500V的MOSFEET，按原理說雙管正激管子耐壓只需大于最高輸入電壓，那么200V的MOS足以。板子封裝是TO-247 3P的封裝。計劃采用FQA34N20，給個意見。

回復

davit_zhang

LV.4

2013-06-25 14:03

MOS管用的著500V的么？雙管正激可以選低耐壓，大電流的，這樣內阻也可以小點，提高效率。

回復

luobiao168

LV.6

2013-06-25 17:30

@davit_zhang

MOS管用的著500V的么？雙管正激可以選低耐壓，大電流的，這樣內阻也可以小點，提高效率。

雙端雙管正激的話。用400v就差不多了。驅動要用驅動變壓器，其實做單端雙管就好了。驅動變壓器可以省下來。MOS用800v的兩個

價格應該差不多

回復

tonyleu

LV.7

2013-06-25 17:54

@luobiao168

雙端雙管正激的話。用400v就差不多了。驅動要用驅動變壓器，其實做單端雙管就好了。驅動變壓器可以省下來。MOS用800v的兩個價格應該差不多

頂一個，繼續。。。

回復

老梁頭

LV.10

2013-06-25 18:52

@tonyleu

頂一個，繼續。。。

不錯，學習學習···

回復

新手上路了

LV.4

2013-06-25 20:30

@zhenxiang

嗯，貌似軟件不錯，不過我不是很懂下面那些意思，請多指教，

正激雖沒搞過，但你那么低壓輸入，按理說是不用那么高耐壓MOS的吧，可以先用200V的試下，有問題再高點，

個人意見，完全可以無視。

回復

zhenxiang

LV.10

2013-06-25 22:10

@老梁頭

不錯，學習學習···

樓上幾位說得對這個500V的MOS確實是有些選的大了。咨詢過我的供應商有FQA40N25 這個管子導通電阻只是原先選的IRFP460 三分之一，而且輸入電容也比之要小很多。就改用FQA40N25了。

回復

zhenxiang

LV.10

2013-06-25 22:11

@zhenxiang

樓上幾位說得對這個500V的MOS確實是有些選的大了。咨詢過我的供應商有FQA40N25這個管子導通電阻只是原先選的IRFP460 三分之一，而且輸入電容也比之要小很多。就改用FQA40N25了。

下午繞好了驅動變壓器，采用的是EFD15磁芯，初級50次級55匝。先繞的初級然后次級雙線并繞，最后再繞一次初級。即初級，次級，初級

回復

漩渦浩子

LV.6

2013-06-26 08:47

@zhenxiang

學習

回復

Tju木木

LV.4

2013-06-26 09:11

@zhenxiang

下午繞好了驅動變壓器，采用的是EFD15磁芯，初級50次級55匝。先繞的初級然后次級雙線并繞，最后再繞一次初級。即初級，次級，初級

75K的頻率低了點吧

回復

hong_t

LV.6

2013-06-26 10:39

這樣做出來, 效率在80%左右?

回復

davit_zhang

LV.4

2013-06-26 10:53

@hong_t

這樣做出來,效率在80%左右?

應該可以做到85-90的效率。

回復

hong_t

LV.6

2013-06-26 12:27

@davit_zhang

應該可以做到85-90的效率。

輸出24V效率會高點, 但滿載可能就82~83%

回復

zhenxiang

LV.10

2013-06-26 13:28

@hong_t

輸出24V效率會高點,但滿載可能就82~83%

效率至少要上89滿載，全輸入范圍內

回復

zhenxiang

LV.10

2013-06-26 14:46

@zhenxiang

效率至少要上89滿載，全輸入范圍內

30貼的時候貼上全部原理圖。大家頂吧。

回復

lvmeineng

LV.1

2013-06-26 15:57

@zhenxiang

30貼的時候貼上全部原理圖。大家頂吧。

幫忙頂貼支持下！

回復

dxsmail

2013-06-26 16:31

過來看看。。。。這個低壓的。。。

前端輸入要處理好。。。

回復

宛東驕子

2013-06-26 18:45

@zhenxiang

請樓主細講一下主變壓器的設計過程，我也在做800W的雙管正激，向你學習一下。

回復

hong_t

LV.6

2013-06-26 18:58

@dxsmail

過來看看。。。。這個低壓的。。。前端輸入要處理好。。。

這種上DC/DC型的好象有EMC是較難過的, 如果處理不到位. 如果到位了, 則成本, 效率又要變差了

回復

xieweixiong1989

LV.3

2013-06-26 20:14

@zhenxiang

下午繞好了驅動變壓器，采用的是EFD15磁芯，初級50次級55匝。先繞的初級然后次級雙線并繞，最后再繞一次初級。即初級，次級，初級

請問前輩：您為什么采用這樣的三明治繞法呢？初級全部繞完、次級全部繞組、初級全部繞組，這樣的三明治繞法有什么優點和缺點，什么時候用這種繞法比較好？我以前試過：次級全部繞完、初級、次級全部繞完。聽CBD群里的一些前輩說我那樣做大電流的時候會短路，或者繞組圈數不一致的時候電流會倒流。那您這種繞法要是圈數不一致會怎樣呢？

回復
