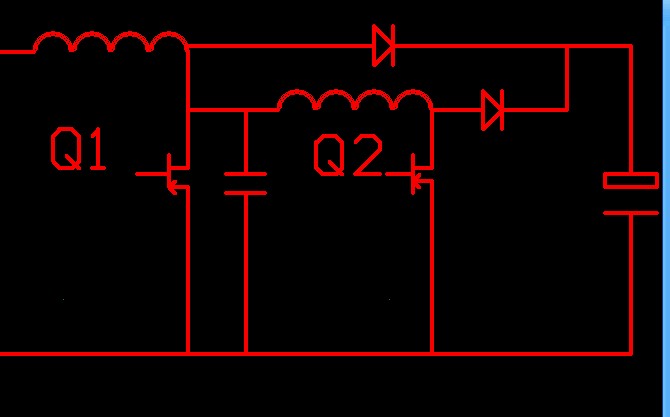

大家幫我看看,我用IR115S按這個軟開關的圖搞個3000W的PFC電路,

大家那位用過這個拓樸電路,不知效率能做到多少?
全部回復(28)
正序查看
倒序查看
2006-08-27 11:17
這是個什么拓撲?
好像以前也見過,不過一直沒有搞清楚是怎么回事?
有點像是兩個BOOSt串聯丫
0
回復
xue007
LV.9
3
2006-08-27 16:11
@anson_wong
這是個什么拓撲?好像以前也見過,不過一直沒有搞清楚是怎么回事?有點像是兩個BOOSt串聯丫
那個電容為Q1提供關斷時的軟開關,但開通時先由Q2把電容里的電放掉,他的DS電壓為零時再打開,導通時序為Q2先導同1US,Q1再打開,那個電容為幾千P的電容
0
回復
2006-08-28 13:46
@xue007
那個電容為Q1提供關斷時的軟開關,但開通時先由Q2把電容里的電放掉,他的DS電壓為零時再打開,導通時序為Q2先導同1US,Q1再打開,那個電容為幾千P的電容
關注!
0
回復
2006-08-28 14:02
用這個PFC本身的效率是在95%以上
0
回復
xue007
LV.9
6
2006-08-28 14:55
@夏天的風
用這個PFC本身的效率是在95%以上
怎也不高啊!!
0
回復
2006-08-28 15:24
@夏天的風
用這個PFC本身的效率是在95%以上
是全范圍都在95%以上嗎?關注ING.
0
回復
2006-08-28 16:37
@格萊盟電源
是全范圍都在95%以上嗎?關注ING.
值得探討
0
回復
xue007
LV.9
9
2006-08-28 16:43
@格萊盟電源
是全范圍都在95%以上嗎?關注ING.
165-265的輸入應有多少
0
回復
liyongzhi
LV.3
10
2006-08-28 16:48
@格萊盟電源
是全范圍都在95%以上嗎?關注ING.
個人意見,不主張用這電路.
0
回復
2006-08-28 17:13
@xue007
165-265的輸入應有多少
本人沒做過3KW,但幾百瓦的在165-265應大于96%.你認為呢?
0
回復
2006-08-28 17:15
@liyongzhi
個人意見,不主張用這電路.
擺個譜,說說理由.
0
回復
xue007
LV.9
13
2006-08-28 19:12
@格萊盟電源
本人沒做過3KW,但幾百瓦的在165-265應大于96%.你認為呢?
我還正再畫板,沒搞出來呢,現問問搞過的
0
回復
xue007
LV.9
14
2006-08-28 19:15
@liyongzhi
個人意見,不主張用這電路.
你覺著用UC3855那種電路有優勢嗎?我想用這個只是覺這它驅動容易實現些
0
回復
xue007
LV.9
15
2006-08-28 19:52
@格萊盟電源
本人沒做過3KW,但幾百瓦的在165-265應大于96%.你認為呢?
我準備搞個98%的,看來不行了
0
回復
2006-08-29 14:16
@xue007
我準備搞個98%的,看來不行了
做到最好的我見過97.5%
0
回復
xue007
LV.9
17
2006-08-29 14:49
@夏天的風
做到最好的我見過97.5%
比這個拓樸電路效率高的是那種了
0
回復
yzm800112
LV.5
18
2006-08-30 09:50
@xue007
怎也不高啊!!
我做1200W.90VAC 效率 95.8%

         220VAC 效率98.3%
0
回復
yzm800112
LV.5
19
2006-08-30 09:51
@xue007
我準備搞個98%的,看來不行了
你要做3000W.一定沒問題的,
0
回復
yzm800112
LV.5
20
2006-08-30 10:00
@xue007
你覺著用UC3855那種電路有優勢嗎?我想用這個只是覺這它驅動容易實現些
他的動態不好,如果只是做大功率,還能將就,

關于IR1150的設計支持.你找IR代理商(ENW),他們有個工程師姓殷,很厲害的.我的500W,15OOW都是他支持的,我現在都量產了,他們公司專門為這個IR1150開的研討會.他公司電話0755-83865130-815,或許對你有幫助的
0
回復
xue007
LV.9
21
2006-08-30 12:56
@yzm800112
我做1200W.90VAC效率95.8%        220VAC效率98.3%
你用的也是這種拓撲結夠的電路嗎?你的主功率管用的是MOS管嗎?
0
回復
yzm800112
LV.5
22
2006-08-30 23:13
@xue007
你用的也是這種拓撲結夠的電路嗎?你的主功率管用的是MOS管嗎?
我用的MOSFET,估計三千W夠強.
0
回復
timhoo
LV.2
23
2006-08-31 07:58
@liyongzhi
個人意見,不主張用這電路.
贊同你的說法,實際應用起來效果不大.
目前用雙BOOST也就是無橋PFC的效率高點,但EMI會難做點.
0
回復
rhett
LV.8
24
2006-08-31 14:46
@xue007
那個電容為Q1提供關斷時的軟開關,但開通時先由Q2把電容里的電放掉,他的DS電壓為零時再打開,導通時序為Q2先導同1US,Q1再打開,那個電容為幾千P的電容
多介紹一下這個原理,學習學習.
0
回復
xue007
LV.9
25
2006-08-31 14:59
@yzm800112
我做1200W.90VAC效率95.8%        220VAC效率98.3%
你的220VAC98.3的效率的拓樸結構也是我這樣的嗎?
0
回復
yzm800112
LV.5
26
2006-08-31 16:42
@xue007
你的220VAC98.3的效率的拓樸結構也是我這樣的嗎?
有點區別的
0
回復
xue007
LV.9
27
2006-08-31 16:49
@yzm800112
有點區別的
也發上個圖看看
0
回復
power-2000
LV.3
28
2008-11-05 19:07
@yzm800112
我做1200W.90VAC效率95.8%        220VAC效率98.3%
請問用的什么IC
0
回復
wengmuzhi
LV.3
29
2008-11-05 23:52
@yzm800112
我做1200W.90VAC效率95.8%        220VAC效率98.3%
我對你說的90VAC 效率為 95.8%表示懷疑.一般PFC加軟開關在效率方面并不比普通的有多大優勢,低壓下其開關損耗并不大.只是在EMI方面軟開關的容易做一些.
