BUCK無輸出

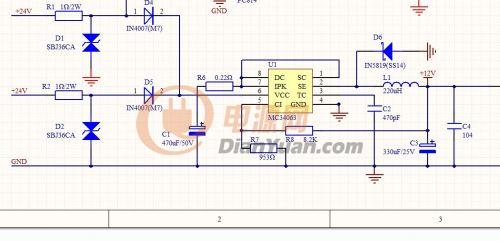

如上BUCK電路，上24V電以后，MC34063的1,7,8腳有23.1左右電壓，3引腳定時端有零點幾的電壓，但是2引腳開關節點輸出電壓為了0，難道是MC34063壞了？

全部回復(22)

只看樓主

正序查看

倒序查看

zhxhui

LV.5

2012-11-15 16:17

這個IC不了解，建議VCC腳對地先加個電容再說

回復

ymyangyong

2012-11-15 16:22

圖中R6左邊跟輸入未連接？空載正常嗎？可換片34063試試看有沒有其他問題。

回復

shiyan44119

LV.7

2012-11-15 17:49

@ymyangyong

圖中R6左邊跟輸入未連接？空載正常嗎？可換片34063試試看有沒有其他問題。

畫圖沒連，但是板子連了的。

現在的現象就是U1的SE級沒有輸出，SC的電壓是24減去整流二極管的壓降，而且34063上電不一會就非常的熱！正常情況下，SE應該有輸出的吧。。

回復

shiyan44119

LV.7

2012-11-15 17:49

@ymyangyong

圖中R6左邊跟輸入未連接？空載正常嗎？可換片34063試試看有沒有其他問題。

空載就沒有輸出。SE對地電位是0V。

回復

bumper_163

LV.7

2012-11-15 19:01

@shiyan44119

空載就沒有輸出。SE對地電位是0V。

看看連線C1,R6連對了嗎？

回復

shiyan44119

LV.7

2012-11-16 08:12

@bumper_163

看看連線C1,R6連對了嗎？[圖片]

這個PCB上連上了的。原理上沒連。

回復

185965483

LV.2

2012-11-16 09:22

2個TVS,移到M7后面，一個就夠了

回復

duleijie123456

LV.1

2012-11-16 09:39

@shiyan44119

這個PCB上連上了的。原理上沒連。

電源后邊的電路有問題

回復

shiyan44119

LV.7

2012-11-16 09:56

@duleijie123456

電源后邊的電路有問題

后邊的電路我都斷開了。34063發熱時什么引起的呢。是里面的開關管集電極和發射機壓降太大？

回復

shiyan44119

LV.7

2012-11-16 09:59

@185965483

2個TVS,移到M7后面，一個就夠了

。34063發熱時什么引起的呢。是里面的開關管未導通導致集電極和發射機壓降太大？

回復

shiyan44119

LV.7

2012-11-16 10:00

@zhxhui

這個IC不了解，建議VCC腳對地先加個電容再說

加電容是什么？

回復

185965483

LV.2

2012-11-16 10:42

@shiyan44119

。34063發熱時什么引起的呢。是里面的開關管未導通導致集電極和發射機壓降太大？

SE對地電位是0V，檢查下一SS14.電感感量大點好。

回復

shiyan44119

LV.7

2012-11-16 11:31

@185965483

SE對地電位是0V，檢查下一SS14.電感感量大點好。

我把SE后端的電感和續流二極管都卸掉，SE還是沒有電壓。一直是0.是因為里面的開關管沒有導通么？

回復

ymyangyong

2012-11-16 12:03

@shiyan44119

我把SE后端的電感和續流二極管都卸掉，SE還是沒有電壓。一直是0.是因為里面的開關管沒有導通么？

電路原理問題不大，就看是不是34063或外圍元件有問題了，一個個排除下。

回復

shiyan44119

LV.7

2012-11-16 12:41

@ymyangyong

電路原理問題不大，就看是不是34063或外圍元件有問題了，一個個排除下。

嗯多謝你的指點。這個R1電阻是起什么作用的呢？流過它的電流一般怎么算？

回復

ymyangyong

2012-11-16 15:23

@shiyan44119

嗯多謝你的指點。這個R1電阻是起什么作用的呢？流過它的電流一般怎么算？

R1、R2就是輸入限流電阻，每流過1A壓降1v，1.5A就超過額定功率了，也許過流時還能當保險用。

回復

chendelei

LV.8

2012-11-16 22:04

回復

dulai1985

LV.10

2012-11-16 22:39

@chendelei

[圖片]

啥情況，問題解決了不？？

回復

dulai1985

LV.10

2012-11-17 00:19

@shiyan44119

后邊的電路我都斷開了。34063發熱時什么引起的呢。是里面的開關管集電極和發射機壓降太大？

回復

dulai1985

LV.10

2012-11-17 00:19

@shiyan44119

加電容是什么？

回復

shiyan44119

LV.7

2013-01-18 18:55

@dulai1985

啥情況，問題解決了不？？

回復

shiyan44119

LV.7

2013-01-18 18:55

@chendelei

[圖片]

回復
