雙管正激拓撲
全部回復(30)
正序查看
倒序查看
@daxia.yan

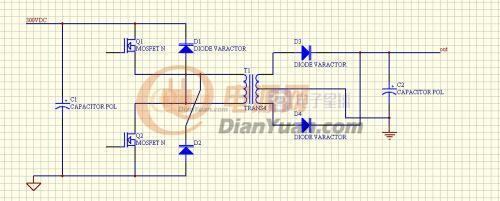

[圖片] 這樣做如何呢?
建議翻翻書,搞清楚能量傳遞。
正激,是靠初級導通時,能量傳遞到輸出扼流圈(輸出濾波電感),再傳遞給輸出濾波電容。
反激,是靠初級導通時,能量傳遞到變壓器初級電感中(所以反激變壓器嚴格說來該叫耦合電感),再傳遞到輸出濾波電容。
正激,變壓器初級感量不能過小,書上說,勵磁電流一般要小于正常變壓電流的10%。
而反激,要求變壓器初級感量比較小,才能傳遞一定能量給輸出。所以,這是一對矛盾參數。
再次,系統穩定性,正激和反激能量傳遞線路不同,環路補償電路參數自然就應該不同。如果強行用一個環路補償參數,我估計需要仿真,變壓器和輸出濾波電感都要設計得相當精確,才可能穩定。
還有,變壓器磁復位也是個問題。如何確保變壓磁復位呢?
花這么多功夫,強行弄個正反激,有意義么? 我覺得沒多大意義。
0
回復
@power006
建議翻翻書,搞清楚能量傳遞。正激,是靠初級導通時,能量傳遞到輸出扼流圈(輸出濾波電感),再傳遞給輸出濾波電容。反激,是靠初級導通時,能量傳遞到變壓器初級電感中(所以反激變壓器嚴格說來該叫耦合電感),再傳遞到輸出濾波電容。正激,變壓器初級感量不能過小,書上說,勵磁電流一般要小于正常變壓電流的10%。而反激,要求變壓器初級感量比較小,才能傳遞一定能量給輸出。所以,這是一對矛盾參數。再次,系統穩定性,正激和反激能量傳遞線路不同,環路補償電路參數自然就應該不同。如果強行用一個環路補償參數,我估計需要仿真,變壓器和輸出濾波電感都要設計得相當精確,才可能穩定。還有,變壓器磁復位也是個問題。如何確保變壓磁復位呢? 花這么多功夫,強行弄個正反激,有意義么?我覺得沒多大意義。
有道理。
0
回復
@power006
建議翻翻書,搞清楚能量傳遞。正激,是靠初級導通時,能量傳遞到輸出扼流圈(輸出濾波電感),再傳遞給輸出濾波電容。反激,是靠初級導通時,能量傳遞到變壓器初級電感中(所以反激變壓器嚴格說來該叫耦合電感),再傳遞到輸出濾波電容。正激,變壓器初級感量不能過小,書上說,勵磁電流一般要小于正常變壓電流的10%。而反激,要求變壓器初級感量比較小,才能傳遞一定能量給輸出。所以,這是一對矛盾參數。再次,系統穩定性,正激和反激能量傳遞線路不同,環路補償電路參數自然就應該不同。如果強行用一個環路補償參數,我估計需要仿真,變壓器和輸出濾波電感都要設計得相當精確,才可能穩定。還有,變壓器磁復位也是個問題。如何確保變壓磁復位呢? 花這么多功夫,強行弄個正反激,有意義么?我覺得沒多大意義。
嗯.所以才有疑問的嗎?
0
回復
