電路圖看似復雜，但其實只要了解將其中的竅門便能快速準確的進行閱讀。在電路圖中，邏輯電路是其中一種常見的電路，本文將為大家介紹邏輯電路中的寄存器和移位寄存器，幫助大家在電路中能夠快速準確的進行理解。

寄存器和移位寄存器

寄存器

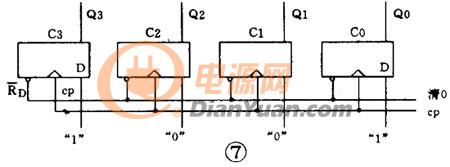

能夠把二進制數碼存貯起來的的部件叫數碼寄存器，簡稱寄存器。圖1是用4個D觸發器組成的寄存器，它能存貯4位二進制數。4個CP端連在一起作為控制端，只有CP=1時它才接收和存貯數碼。4個RD端連在一起成為整個寄存器的清零端。如果要存貯二進制碼1001，只要把它們分別加到觸發器D端，當CP來到后4個觸發器從高到低分別被置成1、0、0、1，并一直保持到下一次輸入數據之前。要想取出這串數碼可以從觸發器的Q端取出。

圖1

移位寄存器

有移位功能的寄存器叫移位寄存器，它可以是左移的、右移的，也可是雙向移位的。

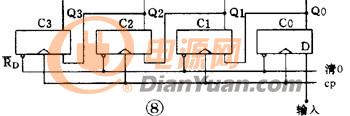

圖2是一個能把數碼逐位左移的寄存器。它和一般寄存器不同的是：數碼是逐位串行輸入并加在最低位的D端，然后把低位的Q端連到高一位的D端。這時CP稱為移位脈沖。

圖2

先從RD端送低電平清零，使寄存器成0000狀態。假定要輸入的數碼是1001，輸入的次序是先高后低逐位輸入。第1個CP后，1被打入第1個觸發器，寄存器成0001；第2個CP后，Qo的1被移入Q1，新的0打入D1，成為0010；第3個CP后，成為0100；第4個CP后，成為1001?？梢娊涍^4個CP，寄存器就寄存了4位二進制碼1001。目前已有品種繁多的集成化寄存器供選用。
