邏輯電路圖其實并不難解釋，各類圖形符號按照邏輯功能進行組合，而組成的電路就是邏輯電路圖。而閱讀邏輯電路圖也是按照這種思路來進行分解進行的。在邏輯電路中，將數字和字母轉化為二進制代碼的電路被稱為編碼器，本文就將為大家帶來如何讀懂邏輯電路中的編碼器和譯碼器。

編碼器

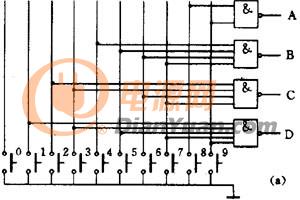

圖1（a）是一個能把十進制數變成二進制碼的編碼器。一個十進制數被表示成二進制碼必須4位，常用的碼是使從低到高的每一位二進制碼相當于十進制數的1、2、4、8，這種碼稱為8-4-2-1碼或簡稱BCD碼。所以這種編碼器就稱為“10線-4線編碼器”或“DEC/BCD編碼器”。

從圖看到，它是由與非門組成的。有10個輸入端，用按鍵控制，平時按鍵懸空相當于接高電平1。它有4個輸出端ABCD，輸出8421碼。如果按下“1”鍵，與“1”鍵對應的線被接地，等于輸入低電平0、于是門D輸出為1，整個輸出成0001。

圖1

如按下“7”鍵，則B門、C門、D門輸出為1，整個輸出成0111。如果把這些電路都做在一個集成片內，便得到集成化的10線4線編碼器，它的邏輯符號見圖1（b）。左側有10個輸入端，帶小圓圈表示要用低電平，右側有4個輸出端，從上到下按從低到高排列。使用時可以直接選用。

譯碼器

要把二進制碼還原成十進制數就要用譯碼器。它也是由門電路組成的，現在也有集成化產品供選用。圖2是一個4線—10線譯碼器。它的左側為4個二進制碼的輸入端，右側有10個輸出端，從上到下按0、1、…9排列表示10個十進制數。輸出端帶小圓圈表示低電平有效。平時10個輸出端都是高電平1，如輸入為1001碼，輸出“9”端為低電平0，其余9根線仍為高電平1，這表示“9”線被譯中。

二極管，如每段都接低電平0，七段都被點亮，顯示出數字“8”；如b、c段接低電平0，其余都接1，顯示的是“1”。可見要把十進制數用七段顯示管顯示出來還要經過一次譯碼。如果使用“4線—7線譯碼器”和顯示管配合使用，就很簡單，輸入二進制碼可直接顯示十進制數，見圖3。譯碼器左側有4個二進制碼的輸入端，右側有7個輸出可直接和數碼管相連。左上側另有一個滅燈控制端IB，正常工作時應加高電平1，如不需要這位數字顯示就在IB上加低電平0，就可使這位數字熄滅。

圖2

如果要想把十進制數顯示出來，就要使用數碼管?，F以共陽極發光二極管（LED）七段數碼顯示管為例，見圖3。它有七段發光。

圖3

以上就是在邏輯電路中編碼器和譯碼器的作用，了解了這兩個關鍵部分的作用，就能夠在閱讀邏輯電路圖時事半功倍。當然在邏輯電路圖中包含的內容不止如此，還有很多器件構成了邏輯電路，小編將在之后的內容中為大家進行介紹。
