DSP是信號處理系統的簡稱，在這個系統中，噪聲和EMI都是比較棘手的問題。那么如何避免在系統中出現噪聲和EMI問題呢？本文將通過電源隔離和鎖相環的方法來進行介紹。感興趣的朋友快來看一看吧。

電源隔離和鎖相環

如何實現最佳供電是控制噪聲和輻射的最大挑戰。動態負載開關環境很復雜，包括的因素有：進入和退出低功率模式；由總線競用和電容器充電所引起的很大的瞬態電流；由于退耦和布線不合理引起較大的電壓下降；振蕩器使線性調節器輸出過載。

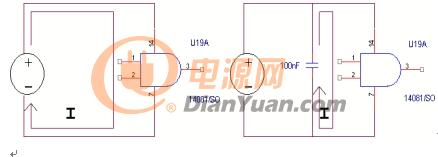

圖1：電源退耦

圖1給出了一個設計電流回路的實例，其中利用了電源線退耦。該例中的退耦電容盡可能靠近DSP。如果沒有退耦，動態電流回路將較大，這將加大電源電壓的降幅，從而產生電磁輻射。

為PLL供電時，電源隔離是非常重要的，因為PLL對噪聲非常敏感，并且對于穩定系統來說，要求抖動非常低。你還需要選擇模擬的還是數字的PLL，模擬PLL對噪聲的敏感度比數字PLL要低。

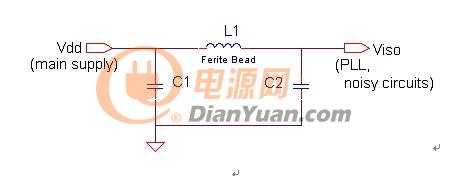

圖2：PLL電源隔離

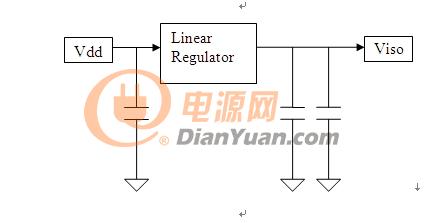

圖3：利用LDO實現PLL電源的隔離

如圖2所示的具有低截至頻率的∏型濾波器經常被用來將PLL與系統中的其他高速電路隔離開。一個較好的辦法是利用一個低壓差（LDO）電壓調整器來獨立產生PLL的電源電壓，如圖5所示。該方法雖增加了成本，但確保了低噪聲和優異的PLL性能。
