UC3842的經典程度自是不必小編多說，其高性能低功耗的特點讓眾多新手和電源大人愛不釋手。由于使用面積較廣，有關UC3842的使用技巧也開始層出不窮。在本文中，小編將為大家介紹UC3842在過載和短路保護中的一些技巧和常見問題。

圖1 UC3842開關電源的典型電路

過載和短路保護，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。當電源過載時，3842保護動作，使占空比減小，輸出電壓降低，3842的供電電壓Vaux也跟著降低，當低到3842不能工作時，整個電路關閉，然后靠R1、R2開始下一次啟動過程。這被稱為“打嗝”式（hiccup）保護。

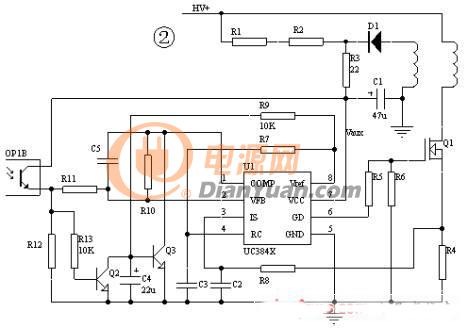

圖2 采取拉低第1腳的方法關閉電源

在這種保護狀態下，電源只工作幾個開關周期，然后進入很長時間（幾百ms到幾s）的啟動過程，平均功率很低，即使長時間輸出短路也不會導致電源的損壞。由于漏感等原因，有的開關電源在每個開關周期有很大的開關尖峰，即使在占空比很小時，輔助電壓Vaux也不能降到足夠低，所以一般在輔助電源的整流二極管上串一個電阻（R3），它和C1形成RC濾波，濾掉開通瞬間的尖峰。仔細調整這個電阻的數值，一般都可以達到滿意的保護。使用這個電路，必須注意選取比較低的輔助電壓Vaux，對3842一般為13～15V，使電路容易保護。

通過以上的介紹，可以看到UC3842在開關電源的過載和短路保護過程需要進行注意的問題還是較多的。本文可以為大家提供較為明確的參考，并幫助開發者們規避一些問題，希望大家在看過本文之后能夠有所收獲。
