光耦合器在電路中的主要作用就是對光電進行隔離，防止不必要的因電的連接而引起的干擾。本文就針對新手所面臨的問題，通過簡單易懂結合圖文并茂的方式，來為大家介紹線性光耦合器在分類以及選取原則上的知識。

線性光耦合器的產品分類

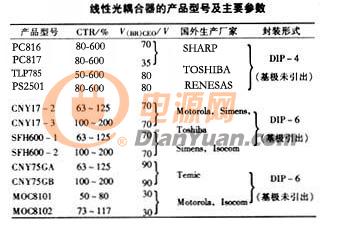

線性光耦合器的典型產品及主要參數見表1，這些光耦均以光敏三極管作為接收管。

表1

線性光耦合器的選取原則

在設計光耦反饋式開關電源時必須正確選擇線性光耦合器的型號及參數，選取原則如下：

光耦合器的電流傳輸比（CTR）的允許范圍是50%～200%。這是因為當CTR<50%時，光耦中的LED就需要較大的工作電流（IF>5.0mA），才能正常控制單片開關電源IC的占空比，這會增大光耦的功耗。若CTR>200%，在啟動電路或者當負載發生突變時，有可能將單片開關電源誤觸發，影響正常輸出。

推薦采用線性光耦合器，其特點是CTR值能夠在一定范圍內做線性調整。

美國FAIRCHILD和VISHAY生產的4N××系列（如4N25、4N26、4N35）光耦合器，目前在國內應用地十分普遍。鑒于此類光耦合器呈現開關特性，其線性度差，適宜傳輸數字信號（高、低電平），因此不推薦用在開關電源中。

可以看到，在不同的電路設計應用中，光耦合器的選擇也不盡相同。不是每款光耦合器都能適用于同一種電路。詳細通過本文的介紹，大家都能夠對光耦合器的產品分類以及選擇標準有進一步的認識。小編也將為大家繼續收集整理相關的知識。
