光耦在電路中的主要作用是對光電進行隔離。因此在一些較為敏感的電路中光耦是非常重要的一種器件。而在光耦電路中，電阻的作用分為串聯與并聯。那么電阻的并聯與串聯對于光耦來說起到了什么作用呢？在本文，小編就將為大家揭曉答案。

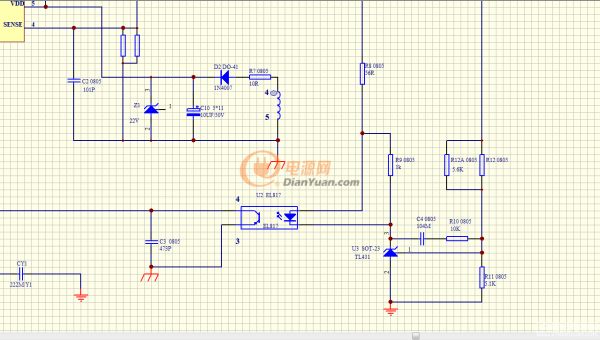

圖1

圖1是反激式電源電路圖，那么在R8、R9這兩個電阻的作用是什么？如果對R8和R9阻值調大或者調小分別對什么電性有影響？

首先對這兩個電阻的作用進行講解，R8的作用是限流，而R9是為了給TL431提供基礎電流。光耦原邊流過多大的電流，不是由R8決定的，R8只是限制流過原邊的電流。如果電阻太小，很小的波動就會引起原邊相對較大的電流，所以電路有可能不容易穩定。

電路正常工作以后，TL431的AK之間的電壓不是固定的。想要了解這個問題首先就要對電路的工作原理有進一步的了解。

在電路穩定后，TL431的AK之間電壓也穩定了，那么就是說，R8兩端電壓固定，如果有波動就相當于R8上有波動，自然對于相通的波動來說R8就越小，引起R8電流變化越大。而流過原邊的電流的波動就有可能讓電路工作不穩定。

光耦串聯的電阻起到限流的作用，同時也影響增益（就是TL431輸出電壓變化對應電流的變化率）。并聯的電阻，一般是為TL431提供一個基礎電流，防止TL431工作到太接過關閉的區域（過小的電流值）。
