隨著新能源技術的興盛，光耦器件的使用率也逐漸上升，很多設計開始用到光耦來實現電信號的傳輸。由于應用頻率的提升，在光耦的應用過程中所遇到的一些問題也逐漸暴露出來。本文將為大家介紹一種能夠對光敏電阻型光耦的啟動與恢復進行測量的方法。

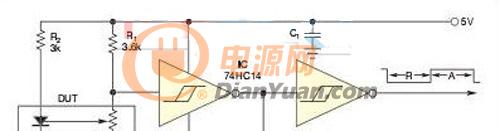

圖1

如圖1所示，在振蕩電路的反應回路中參加一個光敏電阻，就可以測出光耦的上升時間和下降時間。這些光耦器件普通用于音頻緊縮器或音量節制電路。本設計運用了一只振蕩的施密特觸發器，在其反應回路中有光耦DUT（待測器件）。光敏電阻與電阻R1組成一個分壓器，節制施密特觸發器的輸入。光耦的LED銜接到觸發器的輸出端。用示波器或數字萬用表就可以測量輸出脈沖的周期。負輸出脈沖的周期等于開關導通時間，或啟動時間。正脈沖的周期則等于開關斷開時間，或恢復時間。啟動與恢復時間取決于R1的值；改動R1的值就可以察看到兩個時間。運用圖1中的元件值時，輸出脈沖的周期為啟動時間0.15ms，恢復時間為2.7ms。

在振蕩期間，光敏電阻的阻值從RP1變化至RP2。電路根據R1、電源電壓，以及施密特觸發器閾值電壓，掃過這些光敏電阻值，如下式：RP1=R1×VT2/（VCC-VT2），以及RP2=R1×VT1/（VCC-VT1），其中，VT1為施密特觸發器的正向閾值電壓，VT2為負向閾值電壓。

采用74HC14邏輯系列器件時，可以從數據表中找到閾值電壓以及電源電壓，從而按下式得到典型值：VT1=0.53×VCC，以及VT2=0.31×VCC。用5V電源電壓時，解出下列方程可得光敏電阻的區間為：RP1=0.45×VR1，以及RP2=1.13×VR1。

如果想要光敏電阻的區間完美契合設備，可以在此種方法中挑選一個R1的值。另外，還可以改變電阻R2的值，這樣可以觀察到DUT的LED電流-啟動時間的關系特性，而不會影響恢復時間。注意，R2限制了通過LED的電流；如果其阻值過大，則振蕩將不會發生。

以上，就是一種能夠對光敏電阻型光耦的啟動與恢復進行測量的方法，通過對此類方法的介紹，詳細大家已經能夠靈活的掌握這種能夠對光敏電阻型光耦啟動與恢復進行測量的方法。小編也將繼續為大家收集整理相關的文章。
