熟悉變頻電路設計的朋友都知道SPWM波的生成對于核心性能的重要性。能夠快速準確的計算SPWM波是非常重要的。目前主流的SPWM波計算方法有三種，在之前的文章中小編已經為大家介紹過其中一種，而在本文中，將為大家帶來第二種計算方法，不對稱規則采樣法。

不對稱規則采樣法采用在每個載波周期采樣兩次，即在三角波的頂點位置采樣，又在三角波的底點位置采樣，這樣形成的階梯波與正弦波的逼近程度會大大提高。不對稱規則采樣法生成SPWM的原理圖如圖2所示。

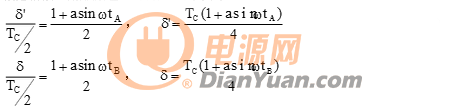

根據相似三角形原理，可得如下關系式：

式中：tA為在三角波的正峰值對正弦信號波的采樣時刻，tB為在三角波的負峰值對正弦信號波的采樣時刻；d+d'是A相開通時刻脈沖寬度；Tc為三角波載波周期。因此可得A相開通時刻的脈沖寬度：

圖1

圖2

由以上分析得比較單元1的比較寄存器的值為：

不規則采樣法的步驟相對簡單，詳細通過上面的介紹，大家已經對這種SPWM波的生成計算方法有了自己的理解。在之后的文章中小編將為大家介紹SPWM波的最后一種生成計算方法，請大家持續關注。
