在電子電路的嵌入式時鐘與計時設計中，包含RF與合成器的設計。低功耗、高性能的RF合成器能夠幫助設計者高效且高質量的完成設計。德州儀器（TI）專注于為新產品的研發，推出了低功耗、高性能，采用FSK調制的RF合成器LMX2571。

LMX2571是一款低功耗、高性能、寬帶PLLatinum射頻(RF)合成器，該合成器集成了Δ-Σ分數NPLL、多核壓控振蕩器（VCO）、可編程輸出分壓器以及兩個輸出緩沖器。VCO內核的工作頻率高達5.376GHz，持續輸出頻率范圍為10MHz至1344MHz。

該合成器還可搭配外部VCO使用。在此配置下，需使用專用的5V電荷泵和輸出分壓器。其還包含一個獨特的可編程乘法器，有助于去除毛刺，即使毛刺落在整數邊界，系統也仍能夠使用任一通道。

LMX2571輸出具有SPDT開關，可用作FDD無線電應用中的發送/接收開關。并且可同時導通兩個開關，以便同時提供雙輸出。LMX2571通過編程或相應引腳來支持直接數字FSK調制。該器件支持離散電平FSK、脈沖成形FSK以及模擬FM調制。

該器件采用了一項全新的FastLock技術，即使在外部VCO與窄帶回路濾波器搭配使用時，用戶也能夠在不到1.5ms的時間內從一個頻率切換至另一頻率。

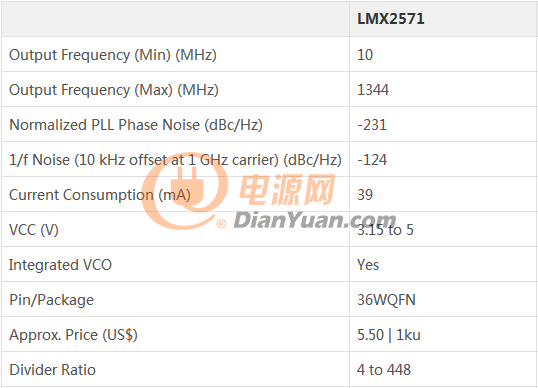

LMX2571參數

特性

輸出頻率范圍：10MHz至1344MHz；

低相位噪聲和毛刺；

12.5kHz偏移@480MHz時為–123dBc/Hz；

1MHz偏移@480MHz時為–145dBc/Hz；

標準化鎖相環（PLL）噪底為–231dBc/Hz；

雜散優于–75dBc/Hz；

新型FastLock技術，縮短了鎖定時間；

新型整數邊界毛刺去除技術；

集成5V電荷泵和輸出驅動器，用于外部壓控振蕩器（VCO）操作；

2、4和8電平或者任意電平數直接數字移頻鍵控（FSK）調制；

一個TX/RX輸出或兩個扇出輸出；

晶振、XO或差分參考時鐘輸入；

低電流消耗；

39mA典型合成器模式（內部VCO）；

9mA典型PLL模式（外部VCO）；

24位分數NΔ-Σ調制器；

應用

雙工模式數字專業雙向無線電；

dPMR、DMR、PDT、P25PhaseI；

低功耗無線電通信系統；

衛星通信調制解調器；

無線麥克風；

專有無線連接；

手持式測試和測量設備；

通過上文的介紹，可以看到LMX2571在低相位噪聲、毛刺、與低電流消耗上有著較為明顯的優勢，并且能夠實現兩個導通開關同時實現，方便了同時提供雙輸出。因此對于RF合成器的功能有所要求的朋友可以關注一下此款器件。
