目前逆變器普通市場還處在拼價格拼成本的階段，功能單一的機器，以量大取勝。雖然這是一個廣大的市場，不少公司在此深耕多年，但其實光伏行業做得好的也就是那么幾家。特別是離網，目前都以全數字化、全功能解決方案貼近客戶需求。這種類型的機器和普通的逆變器有本質上的區別。

現在炒得火熱的儲能，家用光伏發電系統中，最有代表性的就是逆變控制一體機、并離網一體機，而且這些類型的機器早已被客戶廣泛接受。今天我將就一款并離網一體機來和大家討論一下相關技術應用和細節構造。

我先簡單介紹一下這個機器。它是參照行業里知名公司的一款機器的功能特性來做的研發。在此鳴謝電源網論壇另外一位版主：宛東驕子

目前它的技術指標如下：

超寬范圍的太陽能輸入電壓：120-450V

額定逆變功率：5KW

蓄電池系統電壓：48V

最高M(jìn)PPT充電電流：100A

這么高的充電電流都是隔離的MPPT架構。支持無電池逆變模式，當然也支持WIFI手機APP監控功能。

下面就是機器照片了，目前樣機除了電路板功能OK以外，還沒有把外殼弄好，只是在樣品殼子內試裝，尚不完整，請大家見諒！

還有LCD部分的照片。

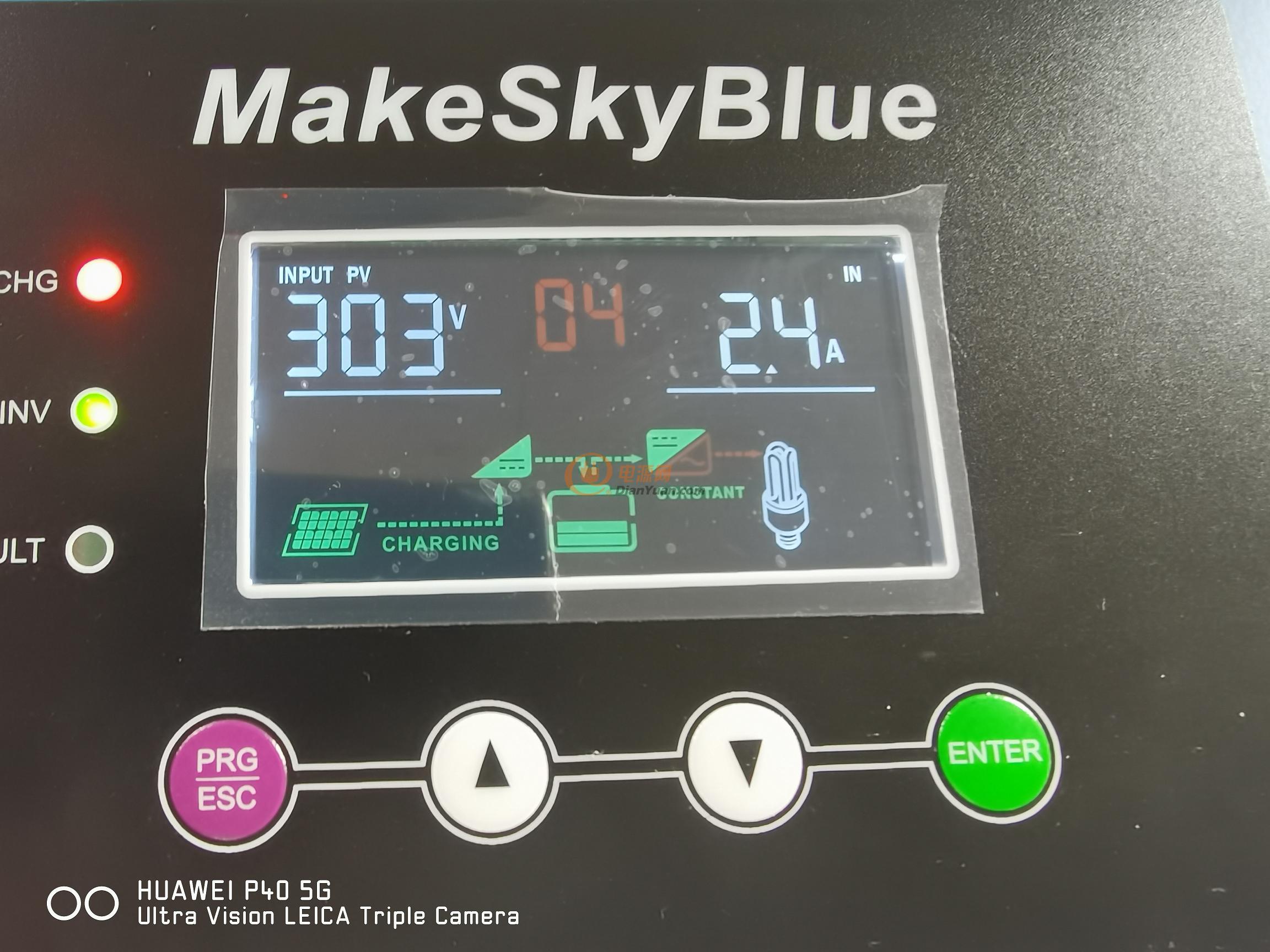

太陽能輸入電壓此時為303V。

當前電池電壓50.8V，由于我用了一組14串的3元鋰電池，所以最高電壓可以充電到58.8V。

光伏上的充電電流參數。

目前機器的架構是由雙向DC-DC加雙向DC-AC逆變來實現的。由于光伏范圍寬，高壓120V-450V，所以光伏采用BOOST架構輸出和逆變的母線共用的方案。

下面的是雙向DC-DC的解決方案，請大家看下面左邊的主板，右邊的主板當時是測試雙向DC-DC的逆變板。

這個主板上的變壓器采用的是非晶。我記得它是一年前宛東驕子版主給我的，在他的強烈建議下，我才用了這個非晶。開始這個小小的變壓器一直讓我炸機，最后我是在他給我遠程視頻的指導下才慢慢摸索出一些經驗。在此表示感謝。

這個就是調試好之后的帶載2000W左右的管子DS電壓、和變壓器初級電流波形。因?yàn)閱为?dú)測試雙向DC-DC效率高得可怕，我才用了上圖那點散熱器。于是直接弄到4700W的輸出功率，散熱器的溫度居然比變壓器的溫度低于20度還多，這種對比是在鐵氧體變壓器上難以想象的。

雙向DC-AC部分留著下次更新再說，今天就到這里了。歡迎大家指出改進意見，感謝。
