給大家介紹一下Buck-Boost結構變換器往Flyback隔離變換器的演變過程。

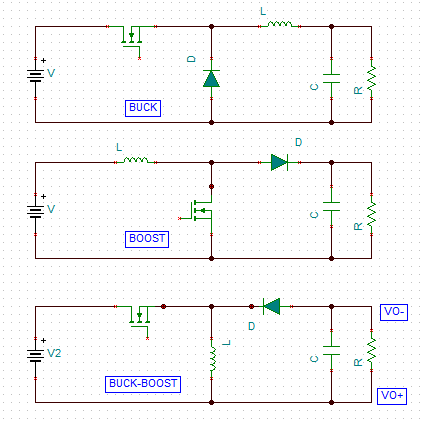

上圖是一個Buck，Boost，Buck-Boost三種變換器拓撲，通過對比可知Buck-Boost變換器拓撲和單一的BUCK電路，單一的BOOST電路的元器件是一樣多，屬于非隔離電路結構，具有自動升降壓功能。

優點：結構簡單，具有自動升降壓功能。可根據輸出需求自動調解電壓進行升降壓。

缺點：反極性輸出，特殊環境無法使用，非隔離型電路，出現故障時不利于電氣保護。

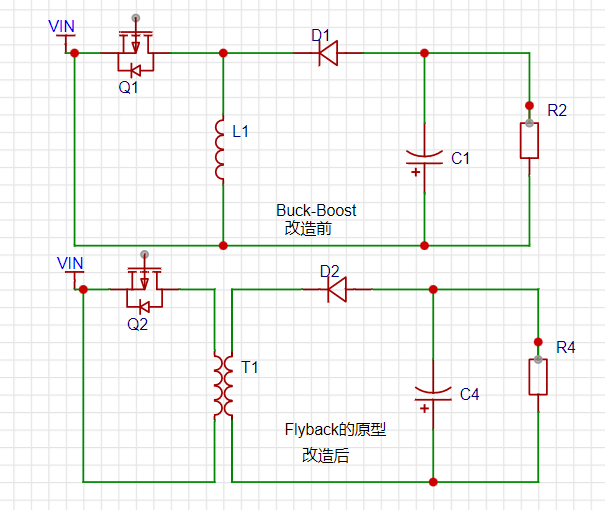

這時需要對電路進行改造。改造過程是把L1電感換成T1變壓器。這樣的改造是把輸入端和輸出端進行電氣隔離，把輸入端的地和輸出端的地隔離開，這樣對輸出電壓的采樣不存在反極性問題。同時由于輸入輸出隔離，在發生故障時開關斷開有利于保護輸出部分。改造對比如下圖：

首先分析改造前和改造后的工作狀態：

改造前開關Ton時：電流通過開關給電感儲能到地構成回路

改造前開關TOFF時：輸出電源撤出回路，此時由電感把儲存的磁能轉換為電能給C1充電給負載電阻供電經過二極管D1構成回路到電感L1

改造后Ton時：電流通過開關到變壓器初級繞組儲能到地構成回路

改造后TOFF時：輸入電源撤出回路，此時供電由變壓器初級繞組儲存的磁能反射到次級繞組，由次級繞組把磁轉電釋放電能給C1充電給負載電阻放電，經D1二極管構成回路

如果變壓器匝數，同名端相同時，變壓器等同于一個電感，由于是隔離型變換器，所以輸出電壓可以自己選擇。即可以選擇上面作為正極下面作為負極，也可以選擇上面作為負極下面作為正極。因此在設計時可以比較靈活的根據個人需要進行選擇。因此可以用改造后的電路代替改造前的電路。
