在上一篇的基礎上實現恒壓恒流輸出
1）輸出恒壓恒流

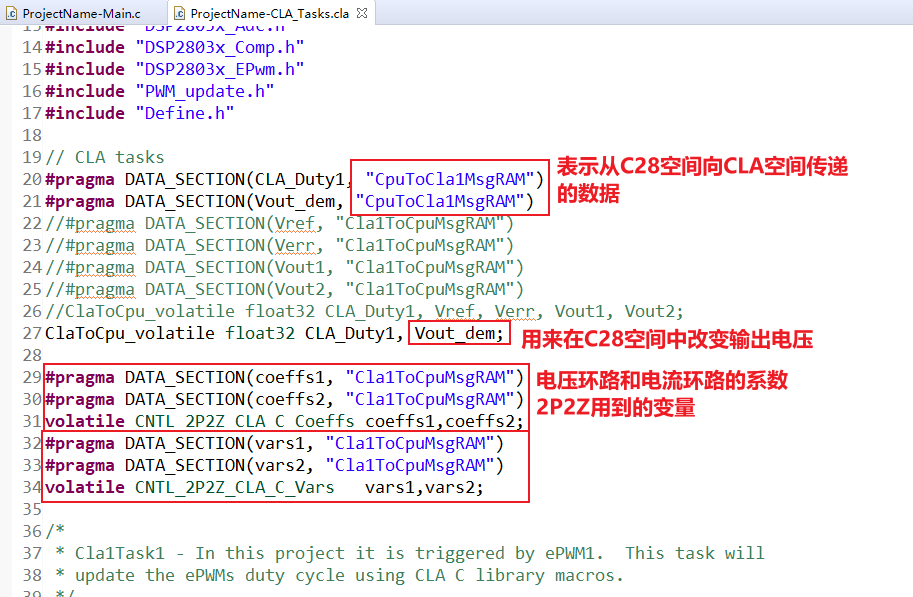

實現輸出恒壓恒流的控制算法都是在CLA任務中進行的，因?yàn)镃LA內核與C28內核的RAM空間是相互獨立的，不能相互訪問。為了實現在C28程序中修改CLA的變量值，就需要將這些變量特殊的定義一下。

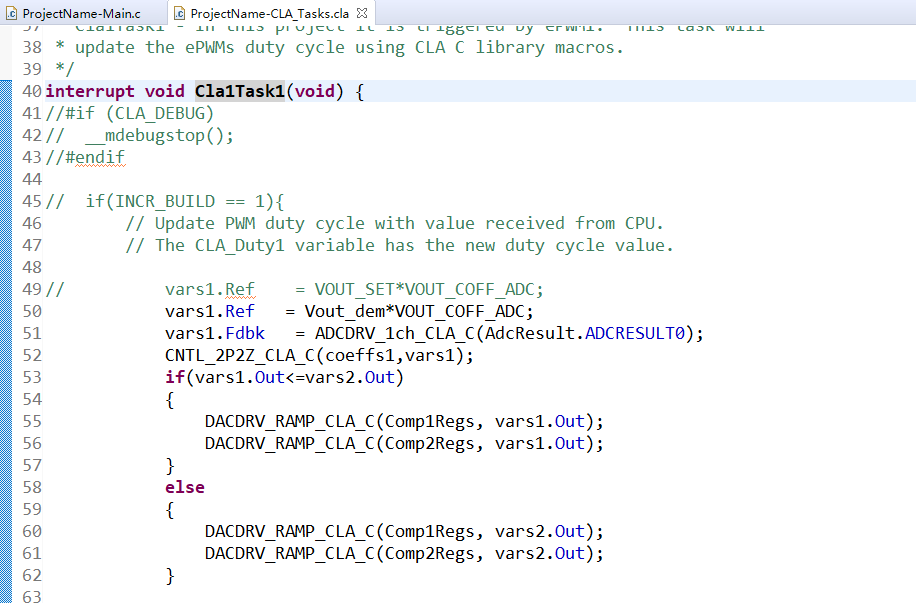

然后進入到CLA的任務1中。任務1由ADC的中斷1觸發，采樣電源的輸出電壓，進行電壓環路的計算。

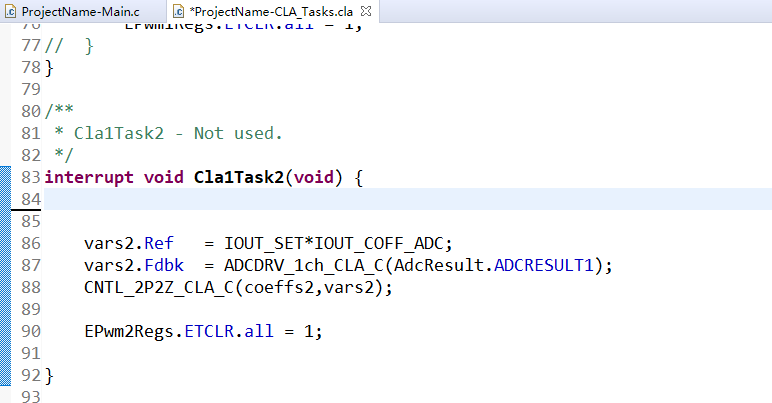

任務2，進行輸出電流環路的計算。
從控制模式可知，DAC的輸出值直接決定了PWM的實際占空比。
要在任務1中同時更新DAC1和DAC2，以確保在一個開關周期內左下橋臂與右下橋臂的占空比一致，防止變壓器的初級產生偏磁。

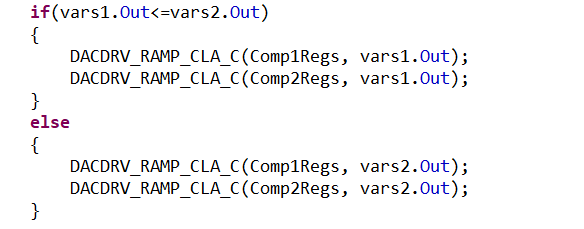

電壓環路與電流環路計算出的值，哪個小，就用這個較小的值更新DAC，以實現輸出的恒壓恒流。

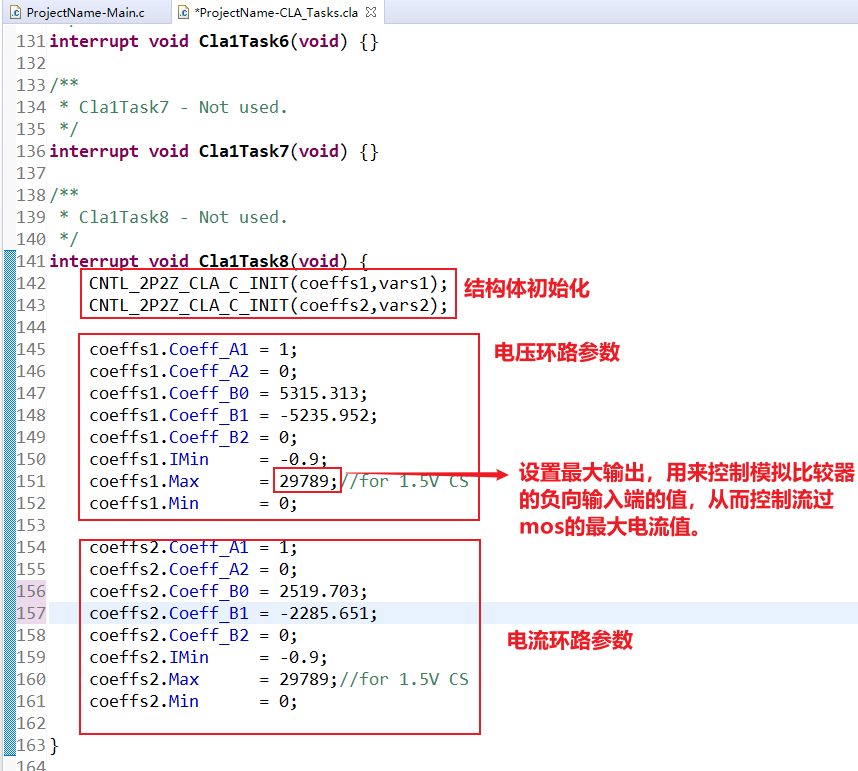

最后要將計算出來的差分方程的系數填入到任務8中，用來做2p2z結構體的初始化

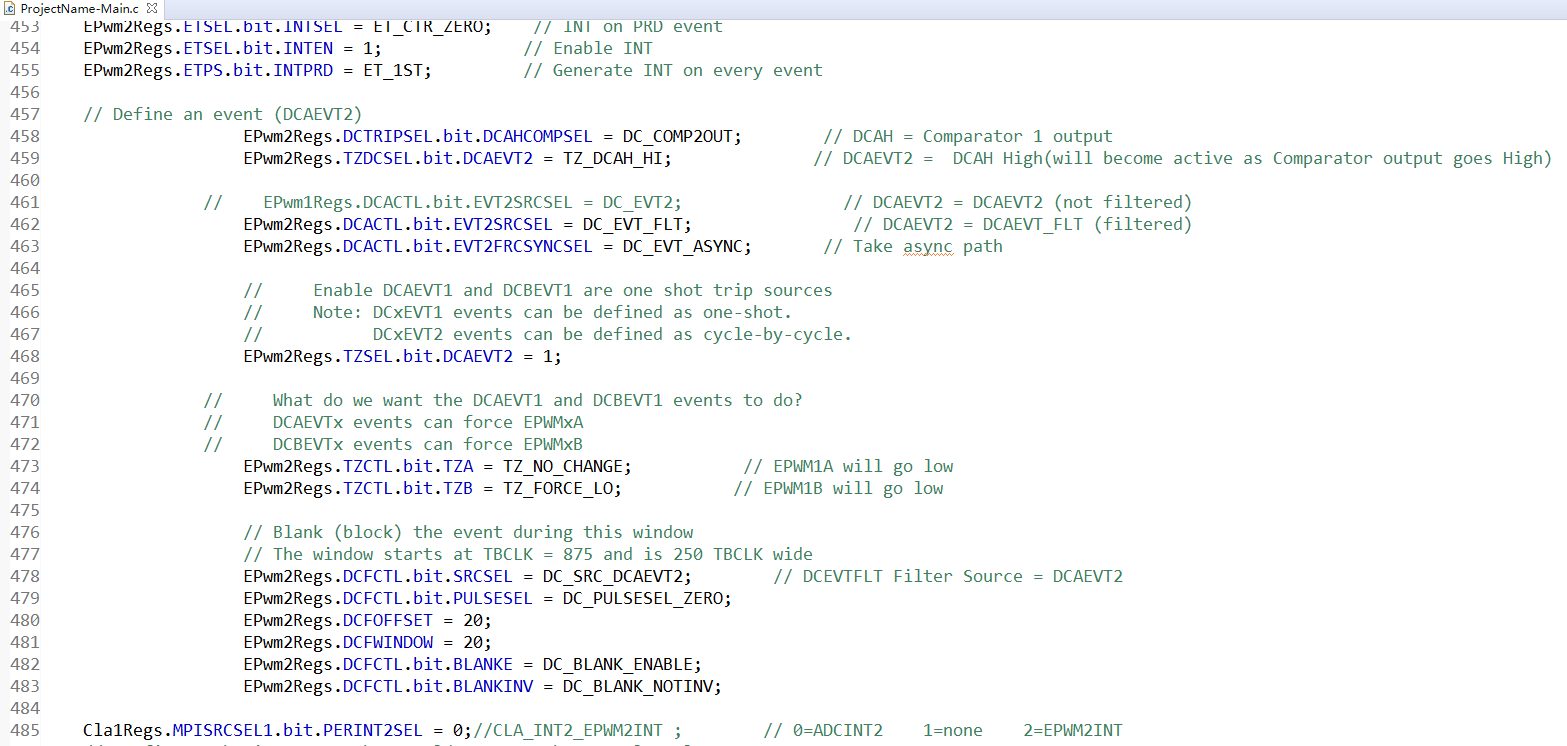

另外PWM和TZ也要配置，否則模擬比較器將不能控制PWM的占空比
2）軟啟動

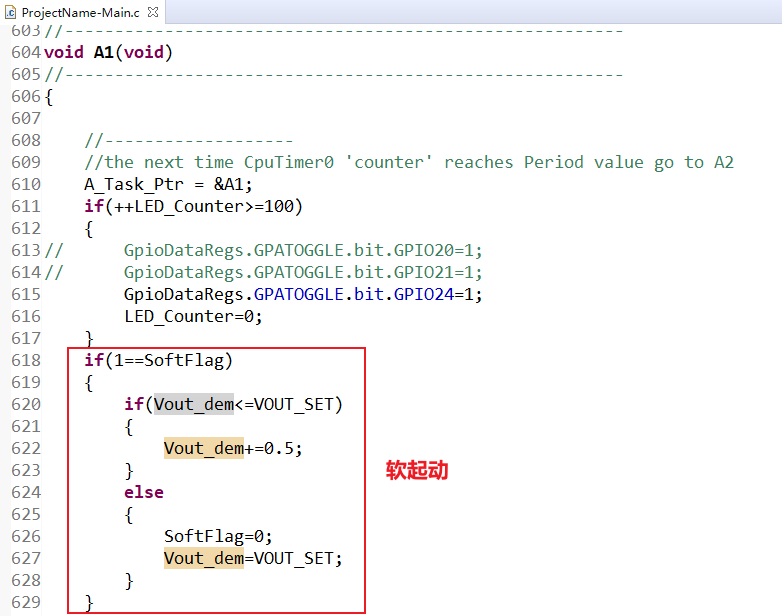

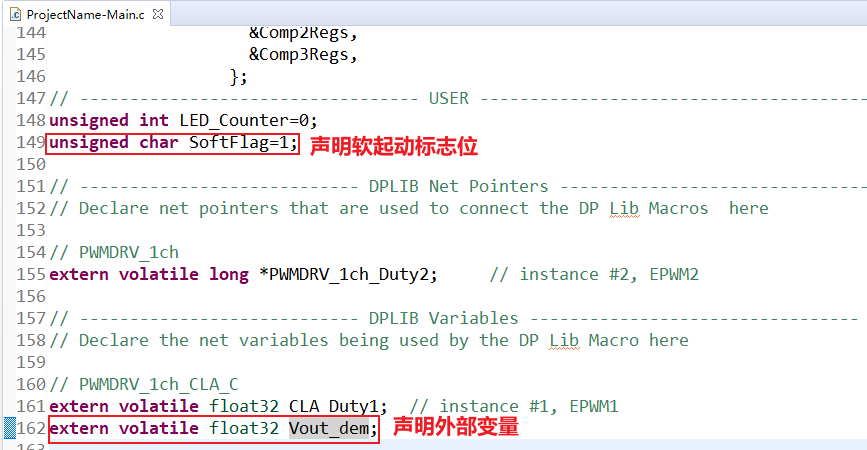

電源上電后的軟啟動也是必要的。通過緩慢增加輸出電壓設定Vout_dem這個變量的值，來實現軟啟動的功能。
然后在主循環中

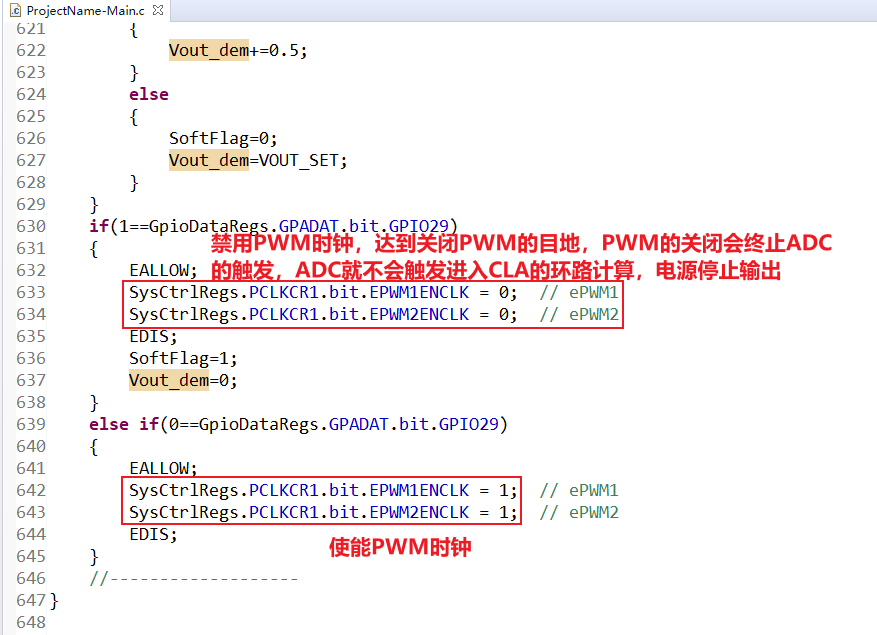

3）急停功能
急停信號是通過GPIO29的狀態來實現的，高電平關機，低電平開機。
關機可以用禁用PWM時鐘的方式實現。

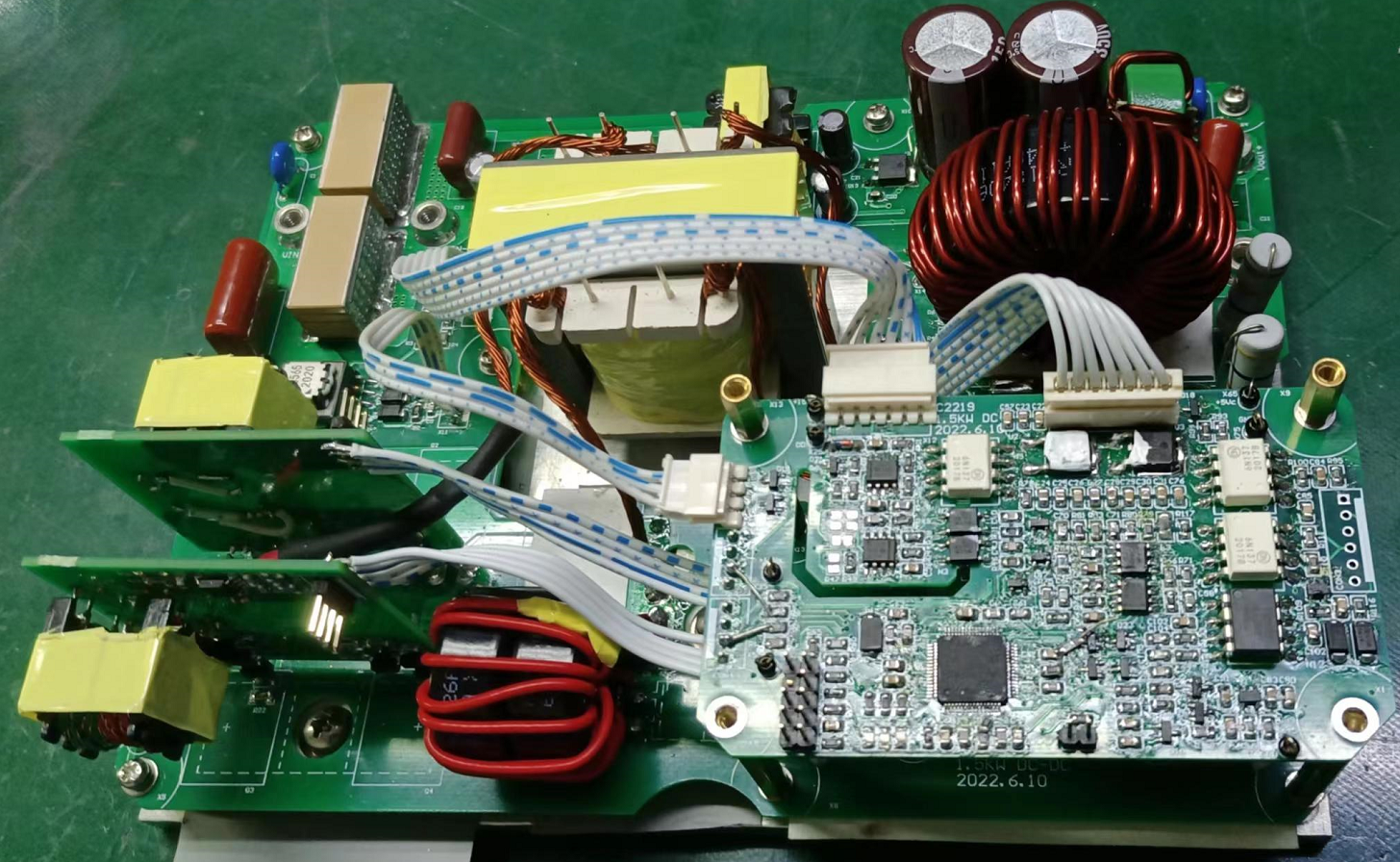

4）上電運行

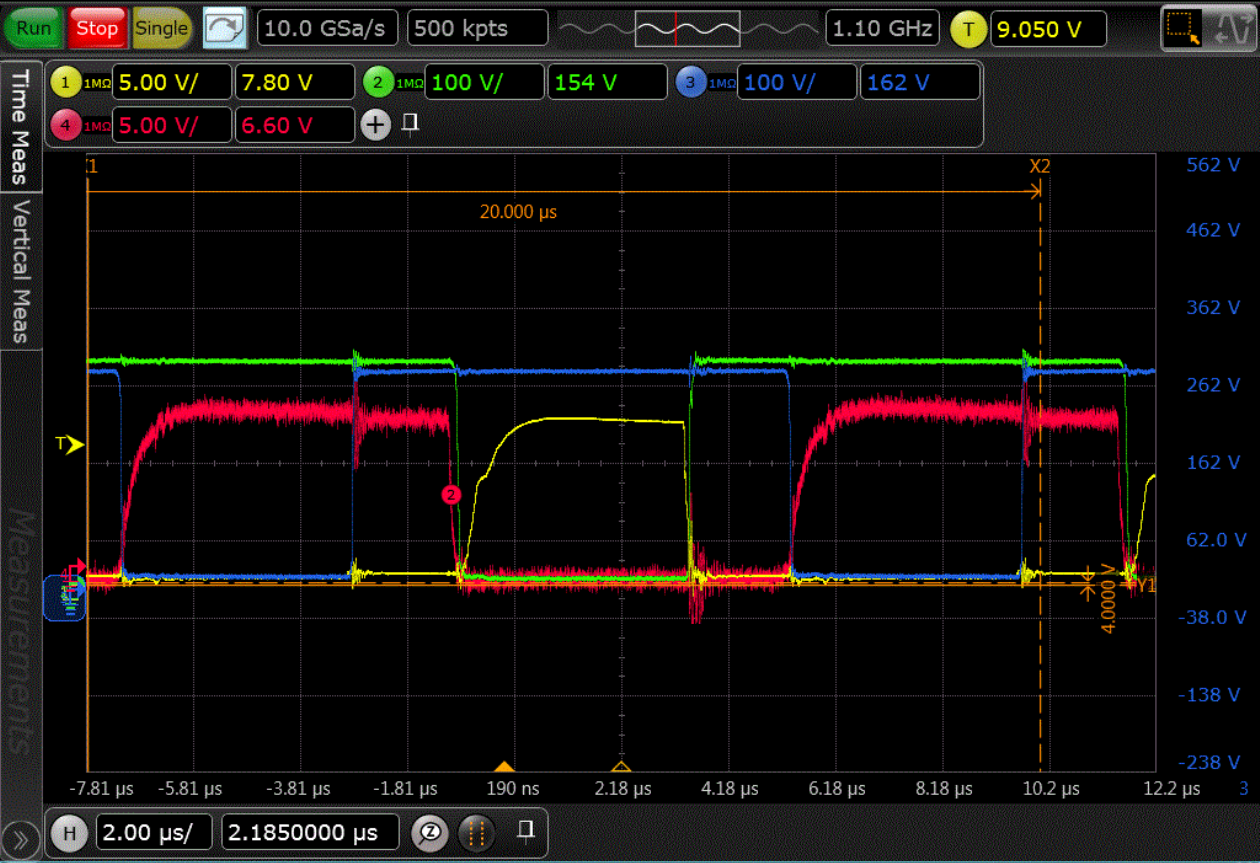

當輸入電壓270V，輸出電壓300V2.5A的條件下波形如下：
1黃色：左下橋臂MOS驅動波形
2綠色：左下橋臂MOS漏極波形
3藍色：右下橋臂MOS漏極波形
4紅色：左上橋臂MOS驅動波形
從上圖中的細節可知，在左下橋臂MOS的漏極（綠色）降到0V后，左下橋臂MOS的驅動（黃色）才開始導通。所以在MOS開通的瞬間，MOS處于ZVS（零電壓開通）狀態，達到軟開關的目地。
再來看左上橋臂的開通情況，從上圖顯示的細節分析，當左上橋臂的MOS驅動（紅色）導通時，左上橋臂的源極（即左下橋臂的漏極，綠色）已經處于輸入電壓的高度，也就是說左上橋臂的漏源之間的電壓為0V，所以左上橋臂開通時也處于ZVS狀態。
筆者通過增減負載，發現在輸出電流大于2A后，全橋變換器四個橋臂開通時都處于ZVS狀態。負載小于2A，就會因?yàn)橹C振電感電流不足以給左邊上下兩個橋臂的漏源寄生電容充放電，導致下橋臂開通時，下橋臂的MOS漏源無法諧振到0V，會導致MOS硬開關狀態。
適當增加諧振電感的電感量，可以擴展軟開關狀態的負載范圍。但是隨著諧振電感量的增大，也會帶來一些問題，比如，固定的磁芯如果要想增大電感量，只有多繞圈數，并還要保證磁芯不飽合，這樣會增大磁損和線圈上的銅損。
綜上所述：
isl6753的軟開關拓普是定頻PWM條件下，一種有效的降低MOS的開關損耗的電路。基于該電路拓普的數字電源在靈活性上要優于isl6753，后期還可以將次級同步整流功能代碼加入到程序中。因?yàn)殡娫摧敵鰧?shí)現了恒流，在多模塊并聯時，能更好的實現均流控制，用通訊線替代均流信號線，簡便性和抗干擾都要優于isl6753。
該拓普還有一個優點就是，在實現諧振軟開關的同時可以用峰值電流控制模式，這對于負載是超級電容的情況是非常理想的一種控制方式。
