你是要在負載端得到正負相間的矩形脈波嗎?依我看,從線路分析是可以實現的.只是你的負載等效電阻值怕是不能取得很小吧,因為要考慮到RC時間常數問題,還有106/600V的電容的選擇問題,

是矩形波.RL是電容和電感串聯起來的,諧震頻率是40KHz

不知道并聯后的最大工作電流能有多少?

不可以.
還是先了解一下MOS管再設計吧.

工作是沒問題的,只是不安全!必須改用穩壓管限制場管控制極電壓,否則容易瞬間高壓擊穿.

你能告訴我為什么不能工作嗎?
先謝了!

有道理!控制極的脈沖高度在15V安全嗎?或者你給我一組比較適合的數據,先謝了!

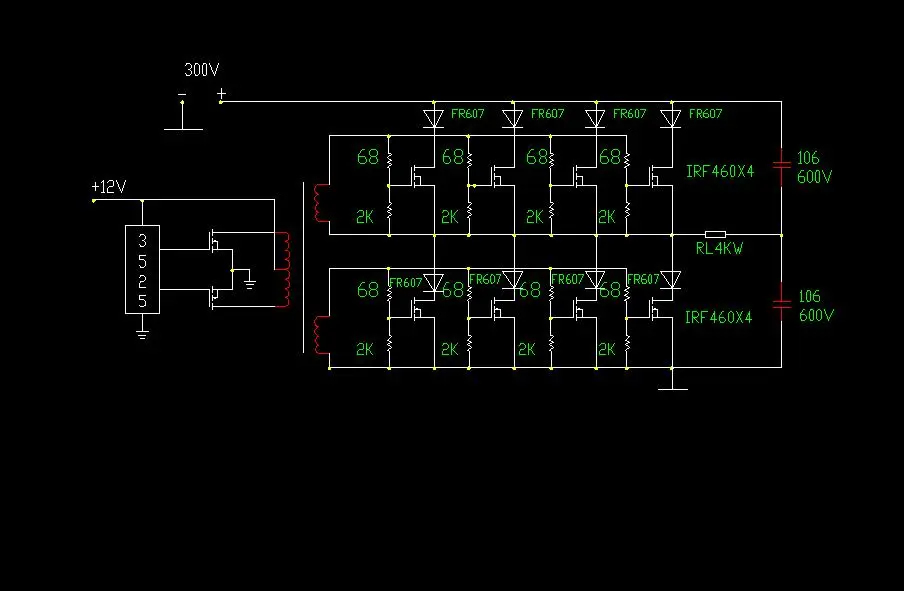

如果串聯塊恢復二極管,是不是更穩定些?如下圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150423541.jpg');}" onmousewheel="return imgzoom(this);">

你在IRF460的G,控制極并聯一個雙向穩壓管,12V那樣肯定安全,你自己加的那2極管說明你對電源了解程度很低!不過做個實驗還是值得的!有時也會有點其他收獲

謝謝你的指點,我把串接的二極管短接掉,并聯一雙向穩壓管.不過我看到別人的板子串有二極管,我也就跟著串了.我是看書自學的,也沒有經驗,所以知識淺薄.

電流均衡.

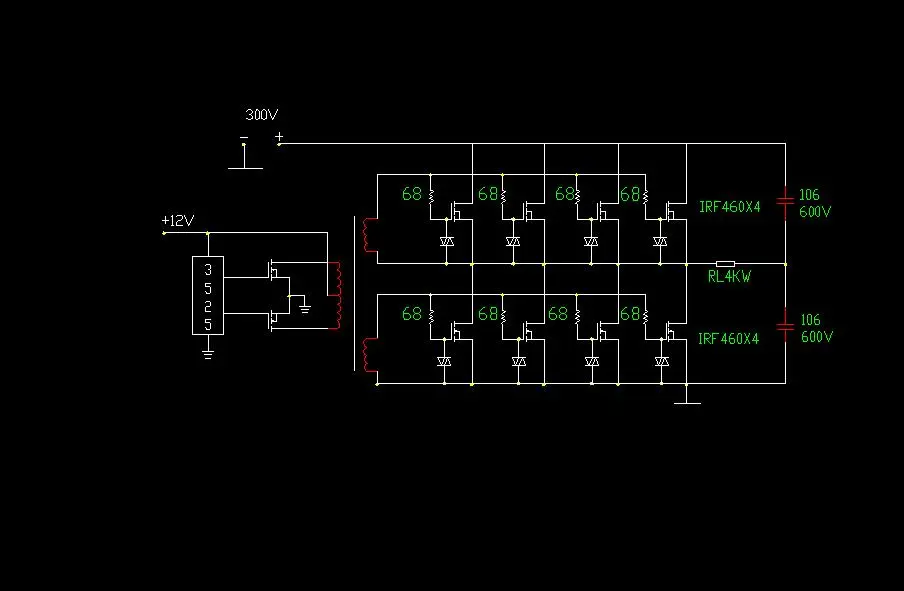

我把上圖改動了,去掉了2K的電阻,這樣我的驅動就可以做小些,是否可以?如下圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150510301.jpg');}" onmousewheel="return imgzoom(this);">

怎么樣才能均衡呢?串二極管和電阻嗎?

上個文件供參考.1150528138.pdf

有沒有類似的電路,參考以下.我不懂外文的.不過我還是謝謝你!

你費那事還不如購電源,自己學別人的購一臺畫就行了.你這40KHZ電源不如用IGBT模塊

IGBT在單個功率強,頻率上IGBT差些.這主要看你怎么用,需要什么樣的電路結構,性能

可IGBT不能在40KHZ的頻率下正常工作,或者有的可以,但我不知道是什么型號.

IGBT在40KHZ的頻率下能正常工作,看你的電路負載應是感性的,做感應加熱嗎?如那樣的話只要把頻率跟蹤作好IGBT是很好的選擇.

負載是48個5000P的電容并聯在和一個電感串聯,你幫我選IGBT好嗎?

電磁爐用的IGBT都可以,但要把同步跟蹤作好．

同步功能我沒有用,我家有臺美的,打開看看是否能用.

作為LC負載同步必須得有,否則功率器件是很危險的.

我有限流控制電路,我做過同步跟蹤的,但效果不理想,因為我并聯的電容容量是不穩定的,如果跟蹤的話,就超出了我所需要的f值.

那是跟蹤作的不好,但不知你所需的是什么值?

37KHz~38KHz之間.我是用的CD4060作跟蹤的,你有更好的電路嗎?

能把你的用途說說嗎?

用于超聲波清洗

可以用高速單片機,電壓同步．
