電池充電過程請教,急 謝謝
我不太明白電池充電是怎樣一個過程,充電器上的標值是44V,1.8A,要給36V電池充電,是不是指剛充電時充電電流能達到1.8A?可不可以說內阻是(44-36)/1.8?然后逐漸充電內阻越來越大,充電電流越來越小,直至充滿.是這樣一個過程嗎?急切盼望各位老師給與解答,謝謝
全部回復(28)
正序查看
倒序查看
@dianqi123
有什么問題再說一下吧先是恒流再是恒壓,難道中間有個突變過程?還是不太明白
呵呵,你沒有看明白我的意思,我舉例的是現在的充電器常見的幾種設計方式.你所提到的這一點可以這樣來理解.
第一階段,恒流,電流恒定,電壓不斷上升.
第二階段,接第一階段,電壓上升到一定時,電壓保持恒定(實際上是一種理想的情況,電壓在一定的允許范圍相對恒定),充電器的電流輸出開始不斷的下降,電壓近似維持恒定.
這里,最好在恒I和恒U后,還有一個恒U的過程,也就是這里的
第三階段,接第二階段,電流下降到一定的時候(可以認為設定其大小),輸出電流關斷,電壓下降,下降到我們設定的浮沖保持電壓,維持一個很小的脈動電流對電池進行浮充,即我們需要的浮沖過程!
第一階段,恒流,電流恒定,電壓不斷上升.
第二階段,接第一階段,電壓上升到一定時,電壓保持恒定(實際上是一種理想的情況,電壓在一定的允許范圍相對恒定),充電器的電流輸出開始不斷的下降,電壓近似維持恒定.
這里,最好在恒I和恒U后,還有一個恒U的過程,也就是這里的
第三階段,接第二階段,電流下降到一定的時候(可以認為設定其大小),輸出電流關斷,電壓下降,下降到我們設定的浮沖保持電壓,維持一個很小的脈動電流對電池進行浮充,即我們需要的浮沖過程!
0
回復
@nemoyu
呵呵,你沒有看明白我的意思,我舉例的是現在的充電器常見的幾種設計方式.你所提到的這一點可以這樣來理解.第一階段,恒流,電流恒定,電壓不斷上升.第二階段,接第一階段,電壓上升到一定時,電壓保持恒定(實際上是一種理想的情況,電壓在一定的允許范圍相對恒定),充電器的電流輸出開始不斷的下降,電壓近似維持恒定.這里,最好在恒I和恒U后,還有一個恒U的過程,也就是這里的第三階段,接第二階段,電流下降到一定的時候(可以認為設定其大小),輸出電流關斷,電壓下降,下降到我們設定的浮沖保持電壓,維持一個很小的脈動電流對電池進行浮充,即我們需要的浮沖過程!
這個就先以10CELL鋰電的充電方式來做個實驗,看恒流后是不是恒壓充電.再以30CELL鎳氫電池充電,恒流后是不是馬上涓流(不過要有-DataV的出現).我看就這兩面三種電池啦.實驗吧!兄弟!
0
回復
@nemoyu
呵呵,你沒有看明白我的意思,我舉例的是現在的充電器常見的幾種設計方式.你所提到的這一點可以這樣來理解.第一階段,恒流,電流恒定,電壓不斷上升.第二階段,接第一階段,電壓上升到一定時,電壓保持恒定(實際上是一種理想的情況,電壓在一定的允許范圍相對恒定),充電器的電流輸出開始不斷的下降,電壓近似維持恒定.這里,最好在恒I和恒U后,還有一個恒U的過程,也就是這里的第三階段,接第二階段,電流下降到一定的時候(可以認為設定其大小),輸出電流關斷,電壓下降,下降到我們設定的浮沖保持電壓,維持一個很小的脈動電流對電池進行浮充,即我們需要的浮沖過程!
我補充一下.我要引入一個充電平臺和放電平的概念.
就是說電池在充電時有一個恒流過程就是說在這一個階段電流是不變的電壓值變動很小,但程上升趨.
第二階段就是恒壓充電.故明思意就是說電壓不變充電.
這一階段電壓由平臺3.6/36伏上升到4.2伏(42伏)然后電壓保持不變電流就由大變小.一直到充電器的IC切斷為止(充電IC會采樣)
以上是充電過程
放電
看你是恒流放電.還是恒阻放電.恒功率放電.具體情況要具體分析了
就是說電池在充電時有一個恒流過程就是說在這一個階段電流是不變的電壓值變動很小,但程上升趨.
第二階段就是恒壓充電.故明思意就是說電壓不變充電.
這一階段電壓由平臺3.6/36伏上升到4.2伏(42伏)然后電壓保持不變電流就由大變小.一直到充電器的IC切斷為止(充電IC會采樣)
以上是充電過程
放電
看你是恒流放電.還是恒阻放電.恒功率放電.具體情況要具體分析了
0
回復
@kingy
現在可以看出是30顆鎳氫電池了.每顆為1.2V時.則為36V.充飽時為1.466V.則為44V.可以算算.

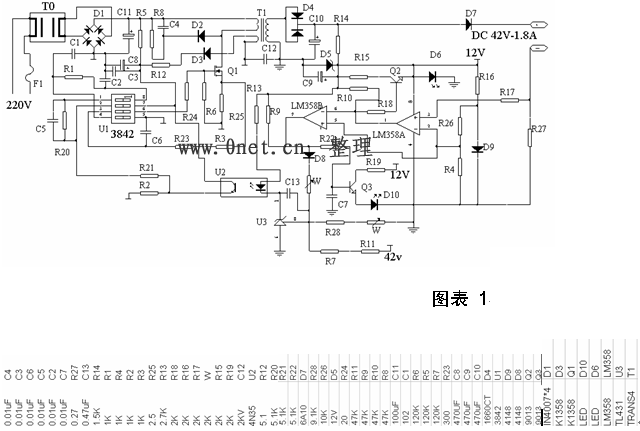

充電器的最大輸出電流1.8A,電路中的哪部分電路限制這個值?非常不解啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153662464.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153662464.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@dianqi123
充電器的最大輸出電流1.8A,電路中的哪部分電路限制這個值?非常不解啊[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153662464.gif');}"onmousewheel="returnimgzoom(this);">
老兄這么復雜,搞一個簡單一點的用單片機來做吧!
首先44V指的是電池的最高充電電壓,也就是恒壓值.
1.8A指的是最大充電電流,通常也指的是恒流值.
如果用模擬電路控制的話往往是電池電壓省高的一定程度然后電池電壓不再升高,當然電流慢慢降下來,沒有明顯的轉折點.
如果用單片機來控制的話,現檢測電壓然后根據電池的電壓來決定充電的電流,這電流往往是根據你的充電時間和成本來確定的
不過我公司有現成的充電方案,性價比較高.
電話聯系好一點,0755-83282526 白工
首先44V指的是電池的最高充電電壓,也就是恒壓值.
1.8A指的是最大充電電流,通常也指的是恒流值.
如果用模擬電路控制的話往往是電池電壓省高的一定程度然后電池電壓不再升高,當然電流慢慢降下來,沒有明顯的轉折點.
如果用單片機來控制的話,現檢測電壓然后根據電池的電壓來決定充電的電流,這電流往往是根據你的充電時間和成本來確定的
不過我公司有現成的充電方案,性價比較高.
電話聯系好一點,0755-83282526 白工
0
回復
@馬賽克
不是你那樣理解的.這個指標是說充電器的最高輸出電壓是44V,最大輸出電流是1.8A.就是說工作區限定在這個范圍內.充電過程中電池的電壓也是不斷升高的.當這個值低于44V時1.8A的限流起作用,升高到44V后電源的限壓開始起作用,充電電流則開始逐漸下降.整個過程是:恒流-恒壓
樓上的按你說的我就不懂了,那我這個充電器外包裝上標明了輸出電壓44V輸出電流為1.8A,我用功率電阻測試(1.8A)時并沒你說的那樣起到限流啊相反的好象是開關電源在保護動作啊,如果說是限流的話為什么開關電源在保護動作?而且只要保護動作電源指示燈和狀態指示燈都在一亮一暗的輸出電壓也亂跳時有時無.
0
回復
@溜溜和尚
老兄這么復雜,搞一個簡單一點的用單片機來做吧!首先44V指的是電池的最高充電電壓,也就是恒壓值.1.8A指的是最大充電電流,通常也指的是恒流值.如果用模擬電路控制的話往往是電池電壓省高的一定程度然后電池電壓不再升高,當然電流慢慢降下來,沒有明顯的轉折點.如果用單片機來控制的話,現檢測電壓然后根據電池的電壓來決定充電的電流,這電流往往是根據你的充電時間和成本來確定的不過我公司有現成的充電方案,性價比較高.電話聯系好一點,0755-83282526白工
樓上的按你說的我就不懂了,那我這個充電器外包裝上標明了輸出電壓44V輸出電流為1.8A,我用功率電阻測試(1.8A)時并沒你說的那樣起到限流啊相反的好象是開關電源在保護動作啊,如果說是限流的話為什么開關電源在保護動作?而且只要保護動作電源指示燈和狀態指示燈都在一亮一暗的輸出電壓也亂跳時有時無.
0
回復
@dianqi123
充電器的最大輸出電流1.8A,電路中的哪部分電路限制這個值?非常不解啊[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153662464.gif');}"onmousewheel="returnimgzoom(this);">
R27和358A組成電流檢測電路.
0
回復
@gh997433
我補充一下.我要引入一個充電平臺和放電平的概念.就是說電池在充電時有一個恒流過程就是說在這一個階段電流是不變的電壓值變動很小,但程上升趨.第二階段就是恒壓充電.故明思意就是說電壓不變充電.這一階段電壓由平臺3.6/36伏上升到4.2伏(42伏)然后電壓保持不變電流就由大變小.一直到充電器的IC切斷為止(充電IC會采樣)以上是充電過程放電看你是恒流放電.還是恒阻放電.恒功率放電.具體情況要具體分析了
那我想請教一下:
剛開始恒壓的時,電池電壓是否一定為4．2V,如果不是,電池將電壓欠壓低于4．2V ,恒壓電路在比較器一端低于2．5V(VREF:2．5V),那么恒壓電路不起作用啊!
這該如何理解?
剛開始恒壓的時,電池電壓是否一定為4．2V,如果不是,電池將電壓欠壓低于4．2V ,恒壓電路在比較器一端低于2．5V(VREF:2．5V),那么恒壓電路不起作用啊!
這該如何理解?
