逆變逆變變壓器自己繞的，繞組對稱，三明治繞法。
用穩壓電源供電， 變壓器輸出端不整流直接接100W燈泡有50%亮度左右，接上整流濾波后再在正濾波電容正與負濾波電容負接上100W燈泡不亮，整機電流很大超過穩壓電源最大電流，如果單獨接在正濾波電容兩端燈泡亮度50%左右，要是接在負濾波電容兩端燈泡不亮電流很大超過穩壓電源最大電流。
檢查整流濾波電路沒有問題，場管驅動對調一樣，變壓器初級對調一樣，請問大師們這是哪里原因？

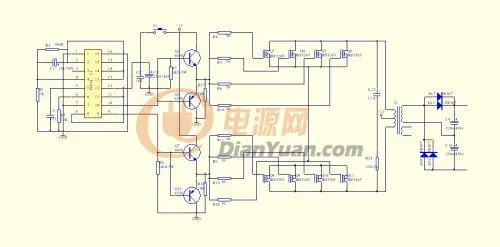

我做的逆變有個怪問題請教下（問題已解決，又有新問題，輸出大于輸入，機機圖上傳）
全部回復(79)
正序查看
倒序查看
@whd123
今天接為全橋整流帶100w載測試效率有88%，但是壓降很大，空載輸入12.6V,輸出239V，帶載后電壓175V.這是什么原因，是電源供電不足嗎？
“但是壓降很大，空載輸入12.6V,輸出239V，帶載后電壓175V.這是什么原因，是電源供電不足嗎？”
這個描述就像是一個內阻很大的電源帶一個吃電流很大的負載，問題我覺得是在帶載時 1：前級反饋到初級MOS管那里出問題，功率管的開關頻率不變的話就是幅度和正脈沖導通的寬度跟不上，幅度是由12.6VDC電源決定的，這里假設12.6VDC電源內阻沒問題那幅度就沒問題了，要維持負載電壓那管子的導通寬度就要變寬，電流能源才能供應的上，很顯然脈沖寬度調整滿足不了要求會導致這個問題。2：變壓器本身結構和工藝的問題，一個變壓器能工作在什么頻率下是有限度的，磁芯的磁性能做多快的反應我們就用多大的頻率，不然這本身就是一個很大的負載了（自己這么想的不知道有沒有這么回事），當然這還要看繞上去的漆包線的材料和工藝，因為漆包線在這里的作用就是一個電感，本身有它的固有諧振頻率，只有工作在它的諧振頻率下效率才最高，損耗最小，就要求我們對設計好的變壓器測量它的電感量和它的漏感大小是否符合預算要求。磁隙也很重要。很顯然負載帶上后輸出電壓下降的幅度大跟變壓器本身產生的內阻會造成這個問題。3：輸出整流濾波使用的器件不當出了問題，這個地方很簡單，但是也不簡單，簡單的是說的原理很簡單，線路也簡單，不簡單的是材料的選用，整流管的開關速度不是普通的整流了事的，選用不當就是損耗加大內阻增加，濾波電容除了耐壓值外還有它的容量選取也很重要，不能大也不能太小，，，先說到這，聽聽真正大師為我們解疑釋惑。
0
回復
@fzhlpp
“但是壓降很大，空載輸入12.6V,輸出239V，帶載后電壓175V.這是什么原因，是電源供電不足嗎？”這個描述就像是一個內阻很大的電源帶一個吃電流很大的負載，問題我覺得是在帶載時1：前級反饋到初級MOS管那里出問題，功率管的開關頻率不變的話就是幅度和正脈沖導通的寬度跟不上，幅度是由12.6VDC電源決定的，這里假設12.6VDC電源內阻沒問題那幅度就沒問題了，要維持負載電壓那管子的導通寬度就要變寬，電流能源才能供應的上，很顯然脈沖寬度調整滿足不了要求會導致這個問題。2：變壓器本身結構和工藝的問題，一個變壓器能工作在什么頻率下是有限度的，磁芯的磁性能做多快的反應我們就用多大的頻率，不然這本身就是一個很大的負載了（自己這么想的不知道有沒有這么回事），當然這還要看繞上去的漆包線的材料和工藝，因為漆包線在這里的作用就是一個電感，本身有它的固有諧振頻率，只有工作在它的諧振頻率下效率才最高，損耗最小，就要求我們對設計好的變壓器測量它的電感量和它的漏感大小是否符合預算要求。磁隙也很重要。很顯然負載帶上后輸出電壓下降的幅度大跟變壓器本身產生的內阻會造成這個問題。3：輸出整流濾波使用的器件不當出了問題，這個地方很簡單，但是也不簡單，簡單的是說的原理很簡單，線路也簡單，不簡單的是材料的選用，整流管的開關速度不是普通的整流了事的，選用不當就是損耗加大內阻增加，濾波電容除了耐壓值外還有它的容量選取也很重要，不能大也不能太小，，，先說到這，聽聽真正大師為我們解疑釋惑。
我昨天試機把機少了燒了，電源輸入端9V工作幾分鐘損壞，你的第一條說的幅度與電壓有關是對的，我用示波器觀察過，變壓器工藝自己不敢保證繞的怎么樣，但是變壓器這個工作頻率不知道怎么才好，我的頻率是70K，磁芯是EE55的，不知到頻率多少，我覺得工作頻率與那個正負整流電壓很大關系，開始用的是160K的頻率，空載電流1.2A，正負電壓空載就相差100V，后來啊降到70K空載就一致了，空載電流540ma，我反復改變頻率一直到空載電流最小得出工作頻率的，整流二極管是FR307，在這里用應該還可以吧？
