求助：5V40A電源時好時壞，同類電源同樣故障目前已有兩個

全部回復(15)

只看樓主

正序查看

倒序查看

LV.2

2012-03-16 17:05

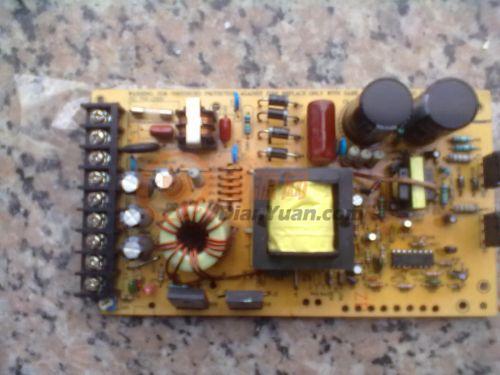

    客戶LED顯示屏故障換下的，前后已經有兩個了，故障現像一模一樣：都是時好時壞。
     發生故障時無電壓輸出，494不工作，其12腳電壓2V左右。時而又恢復正常，只要不重新啟動可以一直正常工作，重新啟動的話有一定概率又出現故障。
    望各位高手幫忙分析下原因。先行謝過！！

回復

最愛電源

LV.6

2012-03-16 17:12

@guo143

客戶LED顯示屏故障換下的，前后已經有兩個了，故障現像一模一樣：都是時好時壞。發生故障時無電壓輸出，494不工作，其12腳電壓2V左右。時而又恢復正常，只要不重新啟動可以一直正常工作，重新啟動的話有一定概率又出現故障。望各位高手幫忙分析下原因。先行謝過！！

溫度保護線路查一下

回復

心中有冰

2012-03-16 21:34

@guo143

客戶LED顯示屏故障換下的，前后已經有兩個了，故障現像一模一樣：都是時好時壞。發生故障時無電壓輸出，494不工作，其12腳電壓2V左右。時而又恢復正常，只要不重新啟動可以一直正常工作，重新啟動的話有一定概率又出現故障。望各位高手幫忙分析下原因。先行謝過！！

你仔細檢查下，應該工作在某個保護的臨界狀態

回復

wuzhonggui

LV.9

2012-03-16 22:02

@guo143

客戶LED顯示屏故障換下的，前后已經有兩個了，故障現像一模一樣：都是時好時壞。發生故障時無電壓輸出，494不工作，其12腳電壓2V左右。時而又恢復正常，只要不重新啟動可以一直正常工作，重新啟動的話有一定概率又出現故障。望各位高手幫忙分析下原因。先行謝過！！

換個494試試！

回復

tby2008

LV.9

2012-03-16 23:40

@wuzhonggui

[圖片]換個494試試！

檢查啟動電阻是不是變質 或輸出有輕微短路造成494 沒有正常供電

回復

fsxqw

LV.9

2012-03-17 08:24

按我的理解應該是494異常。

回復

wuzhonggui

LV.9

2012-03-17 08:29

@tby2008

檢查啟動電阻是不是變質 或輸出有輕微短路造成494 沒有正常供電

這是自激啟動的，主要還是494外圍電路！

回復

guo143

LV.2

2012-03-17 18:57

@wuzhonggui

[圖片]換個494試試！

494換了,還是原樣,開始好好的,以為解決問題了,再次啟動,照舊。

回復

guo143

LV.2

2012-03-17 18:57

@fsxqw

按我的理解應該是494異常。

494換了,還是原樣,開始好好的,以為解決問題了,再次啟動,照舊。

回復

houran77

LV.6

2012-03-17 20:31

@guo143

494換了,還是原樣,開始好好的,以為解決問題了,再次啟動,照舊。[圖片]

自激啟動的，和三級管性能有一定的關系，三極管特性受溫度影響大。

嘗試換下其他參數的三極管試一下

回復

tby2008

LV.9

2012-03-18 17:23

@houran77

自激啟動的，和三級管性能有一定的關系，三極管特性受溫度影響大。嘗試換下其他參數的三極管試一下

此電路先是自激啟動給494供電然后它激啟動

根據你描述的現象看應該是啟動電路問題所以造成494供電電壓低

回復

hypower

LV.7

2012-03-18 21:33

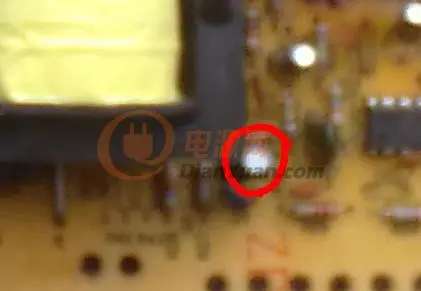

這個電容不好靠變壓器太近容易干涸容量變小

回復

hrj158

LV.1

2012-07-05 17:42

我遇到過這樣的問題，檢修很多元件沒有問題，最后是EE42主變壓器里面并繞的銅線有一根接觸不好造成的。重現烙鐵點焊后，正常。需要把變壓器拆下來的。

回復

squidyyp

LV.2

2012-07-05 17:53

@guo143

客戶LED顯示屏故障換下的，前后已經有兩個了，故障現像一模一樣：都是時好時壞。發生故障時無電壓輸出，494不工作，其12腳電壓2V左右。時而又恢復正常，只要不重新啟動可以一直正常工作，重新啟動的話有一定概率又出現故障。望各位高手幫忙分析下原因。先行謝過！！

不啟動時看一下4腳的電壓是不是偏高，把占空比限制死了。

如果是的話就是參數沒有調好
