實驗自激逆變電源

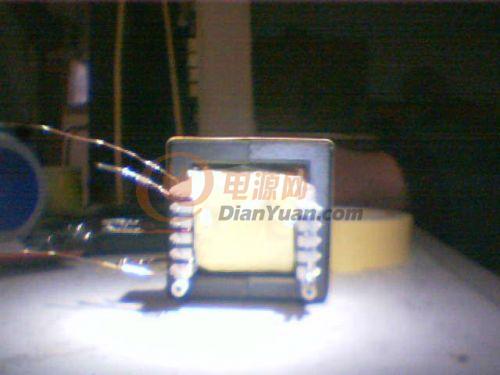

近日無事整理一下自己的桌子，發現原來購入的3DD15由于長時間沒有使用，有的已經開始生銹，正好手里有幾個舊電源放著無用，就想利用外殼做一個自激變壓器逆變電源試試，由于沒有鐵芯變壓器就用EE55的磁芯制作一下試試，EE55+6對3DD15D。電路來自論壇，共集推挽電路。變壓器制作過程無法拍照，但次級線圈匝數不多，只是為了試驗一下，稍后在重做變壓器，通電后一步成功，沒有單邊發熱現象，變壓器比較響。要是有黑白電視機的變壓器鐵芯就更好了，只是好好的變壓器舍不得拆。有機會弄一個報廢的變壓器拆了在重新制作變壓器試驗。

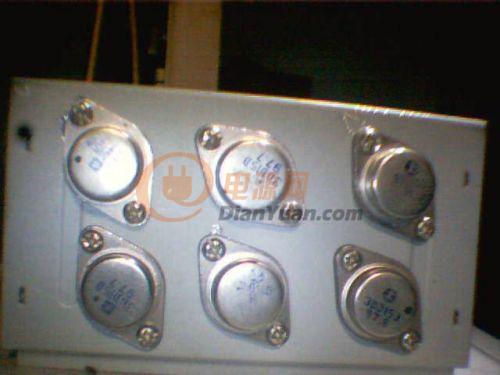

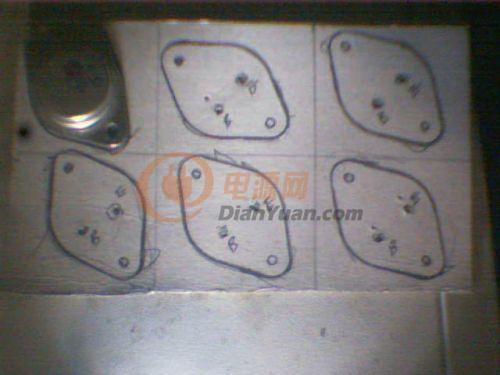

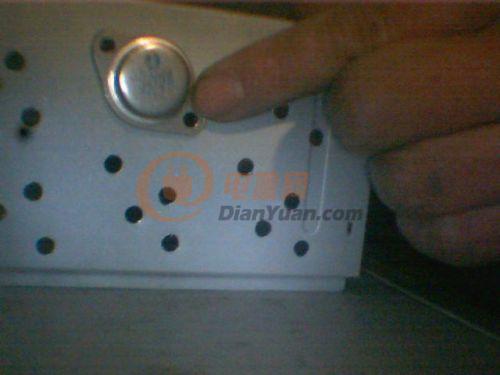

為了打孔準確用鉛筆先畫模板一張

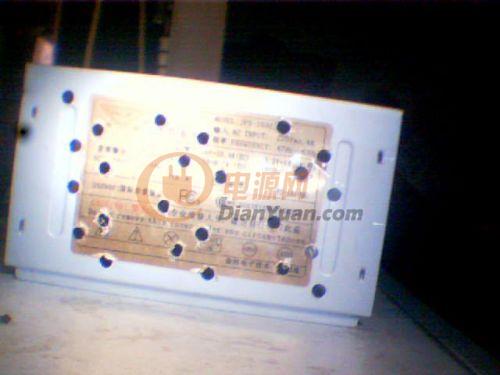

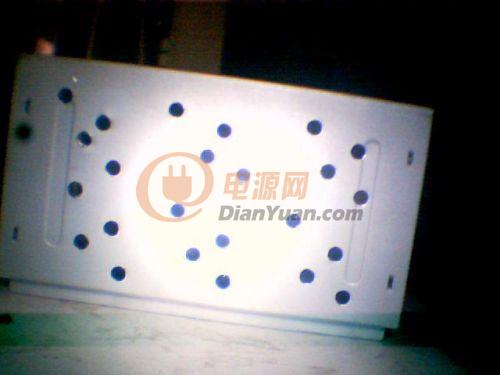

把畫好的模板放到電源外殼上進行打孔

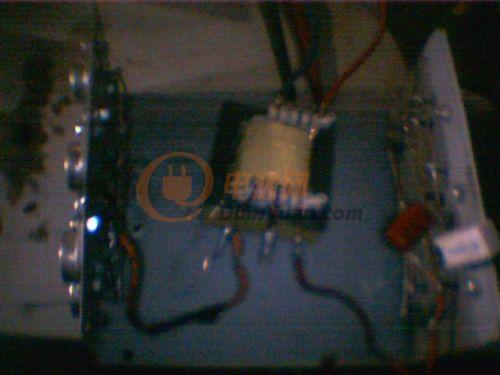

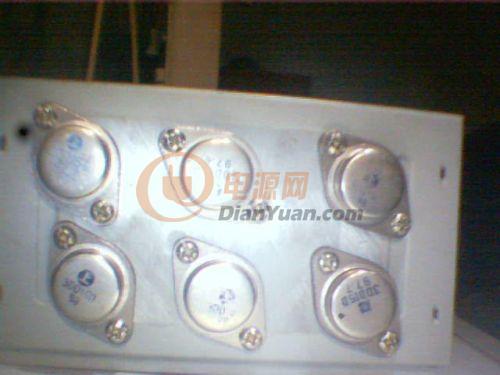

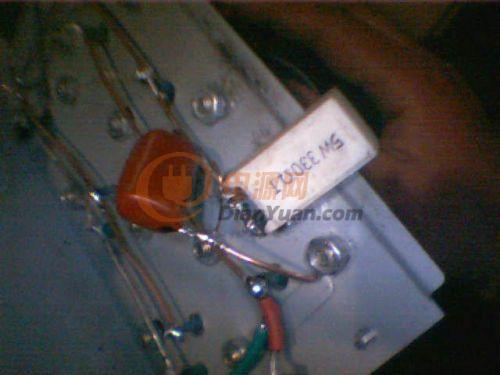

一共弄了兩個下午時間，終于做好了









http://v.youku.com/v_show/id_XMzQ4MTE5NDA0.html

http://v.youku.com/v_show/id_XMzQ4NjQzOTcy.html

http://v.youku.com/v_show/id_XMzQ4OTcyMzk2.html

我的優酷有小試視頻









全部回復(78)
正序查看
倒序查看
莫笑
LV.7
2
2012-02-03 09:40
0
回復
2012-02-03 10:54
@莫笑
[圖片]
請多多指教
0
回復
尤小翠
LV.7
4
2012-02-03 18:44

您應該試試場管單變自激的ZVS電路,那個太牛了.........我最近在弄一個,EI40的磁芯做的,初級3.5*2,次級125，可以不帶散熱片上200多W的功率.........

0
回復
2012-02-03 19:10
@尤小翠
您應該試試場管單變自激的ZVS電路,那個太牛了.........我最近在弄一個,EI40的磁芯做的,初級3.5*2,次級125，可以不帶散熱片上200多W的功率.........
最近肯定要弄的，我剛才把電源線換成了4平方的銅線，200W燈泡光很白，上次是用1平方線有點細了，燈泡不是太亮。
0
回復
2012-02-03 19:13
@tvro
最近肯定要弄的，我剛才把電源線換成了4平方的銅線，200W燈泡光很白，上次是用1平方線有點細了，燈泡不是太亮。

0
回復
尤小翠
LV.7
7
2012-02-04 11:10
@tvro
[圖片]
0
回復
2012-02-04 11:58
@尤小翠
[圖片]
過幾天在做場管自激試試
0
回復
尤小翠
LV.7
9
2012-02-04 13:10
@tvro
過幾天在做場管自激試試

一定用這個圖做!這個非常牛逼(圖中的電容必須用MKP材質的電磁爐諧振電容0.27uF1200VDC800VAC那種的,其他電容如CBB等接上去炸.........)



0
回復
2012-02-04 14:14
@尤小翠
一定用這個圖做!這個非常牛逼(圖中的電容必須用MKP材質的電磁爐諧振電容0.27uF1200VDC800VAC那種的,其他電容如CBB等接上去炸.........)[圖片]
你試驗了沒有？
0
回復
qq6701189
LV.4
11
2012-02-04 14:40
@尤小翠
一定用這個圖做!這個非常牛逼(圖中的電容必須用MKP材質的電磁爐諧振電容0.27uF1200VDC800VAC那種的,其他電容如CBB等接上去炸.........)[圖片]
真的牛嗎不會炸管吧
0
回復
2012-02-04 15:15
@qq6701189
真的牛嗎不會炸管吧[圖片]



不清楚

0
回復
尤小翠
LV.7
13
2012-02-04 18:07
@tvro
你試驗了沒有？

這個:



右邊的黑色物體是電磁爐諧振電容,功率管在下面,無散熱器

0
回復
13838010
LV.4
14
2012-02-04 18:19
@tvro
 不清楚
司令做得好爽
0
回復
2012-02-04 18:33
@尤小翠
這個:[圖片] 右邊的黑色物體是電磁爐諧振電容,功率管在下面,無散熱器
那個電容不好找
0
回復
2012-02-05 10:37
@尤小翠
一定用這個圖做!這個非常牛逼(圖中的電容必須用MKP材質的電磁爐諧振電容0.27uF1200VDC800VAC那種的,其他電容如CBB等接上去炸.........)[圖片]

是不是這種？



0
回復
尤小翠
LV.7
17
2012-02-05 11:51
@tvro
是不是這種？[圖片]

正是這種…

還有提醒下，圖中電感的磁環材質應為鐵鋁硅…

0
回復
2012-02-05 16:12
@尤小翠
正是這種…還有提醒下，圖中電感的磁環材質應為鐵鋁硅…



這個做電感應該行

0
回復
2012-02-05 16:13
@tvro
[圖片] 這個做電感應該行

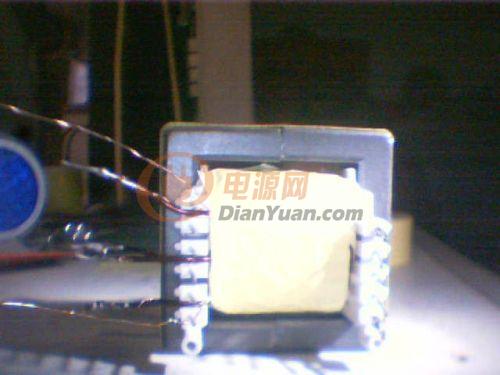

變壓器用多大有磁芯？？
0
回復
尤小翠
LV.7
20
2012-02-05 17:32
@tvro
變壓器用多大有磁芯？？
變壓器用EC28或者EI40,這倆我試過,主要是根據自己的功率而定,EC28的初級是4+4,EI30的是3.5+3.5,次級電壓輸出空載虛高很多,因此直接加后級電容會爆,需要加點空載準閉環電路..........
0
回復
2012-02-05 17:51
@尤小翠
變壓器用EC28或者EI40,這倆我試過,主要是根據自己的功率而定,EC28的初級是4+4,EI30的是3.5+3.5,次級電壓輸出空載虛高很多,因此直接加后級電容會爆,需要加點空載準閉環電路..........
次極有多少匝？
0
回復
尤小翠
LV.7
22
2012-02-05 18:14
@tvro
次極有多少匝？
我用了125匝，這匝數燈泡已經超亮了…
0
回復
2012-02-05 18:40
@尤小翠
我用了125匝，這匝數燈泡已經超亮了…
試試在說
0
回復
毛小林
LV.2
24
2012-02-05 18:58
@尤小翠
這個:[圖片] 右邊的黑色物體是電磁爐諧振電容,功率管在下面,無散熱器
真能做到那么小，師傅能否給個元件清單。我也想做一個！謝謝啦…
0
回復
2012-02-05 19:56
@毛小林
真能做到那么小，師傅能否給個元件清單。我也想做一個！謝謝啦…
按電路圖準備零件
0
回復
毛小林
LV.2
26
2012-02-06 09:19
@tvro
按電路圖準備零件
我是菜鳥，看不沒用過這種管，你就說說嘛。辛苦你了！！
0
回復
2012-02-06 09:27
@毛小林
我是菜鳥，看不沒用過這種管，你就說說嘛。辛苦你了！！
用3205 75N75都行的
0
回復
毛小林
LV.2
28
2012-02-06 16:15
@tvro
用320575N75都行的
變壓器種類，大小。線逕，次級圈數。謝謝！
0
回復
2012-02-06 16:53
@毛小林
變壓器種類，大小。線逕，次級圈數。謝謝！
有什么就用什么
0
回復
6097145230
LV.4
30
2012-02-06 20:33
@尤小翠
我用了125匝，這匝數燈泡已經超亮了…

借用網上的圖。這個才叫牛、

0
回復
2012-02-06 20:45
@6097145230
借用網上的圖。這個才叫牛、[圖片][圖片]
你做過沒有？
0
回復
立
即
發
帖
