半橋波形

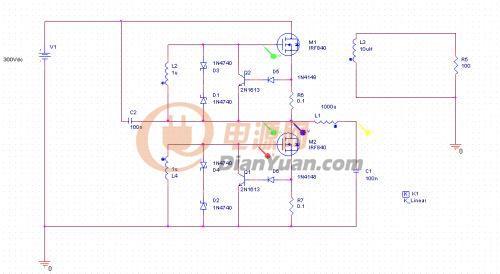

最近做了個自激不對稱半橋的仿真，抓取了幾個波形，怎么發現mosfet Vgs是個正弦波，這樣的話豈不是打開和關斷的很慢，損耗也很大

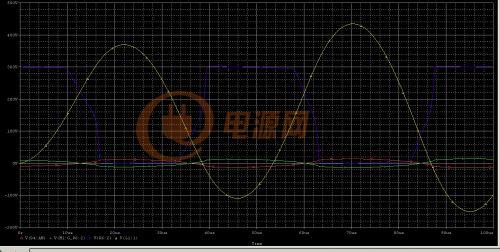

兩Vgs波形

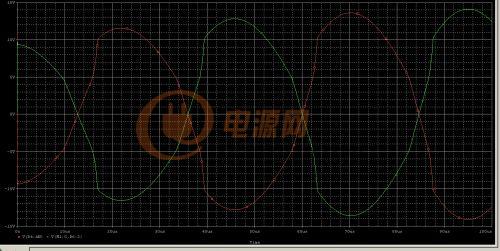

兩mosfet中點和LC中點電壓

全部回復(4)

只看樓主

正序查看

倒序查看

LV.5

2012-01-02 15:43

把驅動線圈增加到10U后，波形好些了，但是感覺穩壓管不起作用似的，Vgs跑到了30v

兩Vgs電壓

兩mosfet中點和LC中點

回復

LV.11

2012-01-02 21:25

@MicroSound

把驅動線圈增加到10U后，波形好些了，但是感覺穩壓管不起作用似的，Vgs跑到了30v兩Vgs電壓[圖片] 兩mosfet中點和LC中點[圖片]

這個仿真看的不是很清楚。先慢慢看一下。

回復

LV.5

2012-01-02 21:32

@zq2007

這個仿真看的不是很清楚。先慢慢看一下。

圖片你可以點擊看下大圖

我看驅動的波形不是方波成了正弦波，這樣是不是損耗會很大，再就是增加反饋電感量后，感覺穩壓管不起作用，可能是超過穩壓管的額定功率了，我發現輸出加不加濾波電容，對初級的波形影響很大

回復

LV.5

2012-01-03 22:43

咋沒人感興趣，自己頂下
