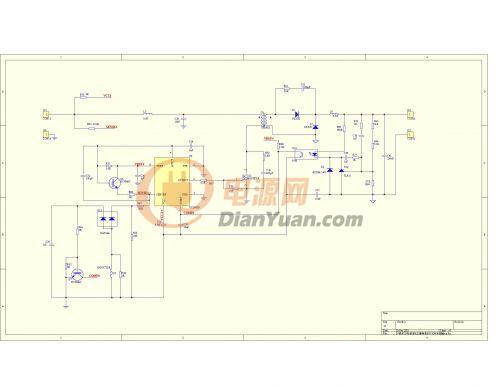

正激電路原理圖

   我現在做的是DC-DC 12- 5V 10W的正激電源 ，現在電路空載時輸出正常，當滿載的時候輸出電壓拉到3-4V了。換變壓器、電感都沒用。請教一下高手看看這是怎么回事！（輸入功率比較大，輸出功率太小）

 現在上面的問題解決了。滿載輸出的時候電源模塊正常工作，但是變壓器和開關管發燙。哪位朋友知道這是為什么呢 ？





全部回復(38)
正序查看
倒序查看
2011-12-22 14:20
有朋友知道為什么嗎？
0
回復
2011-12-22 14:32
@微生不孤
有朋友知道為什么嗎？
求高手指點！
0
回復
2011-12-22 14:39
@微生不孤
求高手指點！

10W這么小的機一般都是做成反激的啦

你可以看一下以下圖,在開關下加一個R10做電流檢測



0
回復
2011-12-22 14:42
@edie87@163.com
10W這么小的機一般都是做成反激的啦你可以看一下以下圖,在開關下加一個R10做電流檢測[圖片]

恩 那里我試過了，加了一個0.18R的電阻 輸入電流相對來說小了一點 但是輸出還是拉下去了



0
回復
w11132008
LV.7
6
2011-12-22 14:49

有沒有試過小載呢

小載怎么樣

0
回復
2011-12-22 14:52
@w11132008
有沒有試過小載呢小載怎么樣
小載的時候拉的不是很厲害 滿載情況比較嚴重 調了好幾個變壓器都不行
0
回復
2011-12-22 14:57
@微生不孤
小載的時候拉的不是很厲害滿載情況比較嚴重調了好幾個變壓器都不行
Q7,U15那部分電路是什么作用?
0
回復
2011-12-22 14:59
@edie87@163.com
Q7,U15那部分電路是什么作用?
不是很重要  微調的器件，沒有的話也沒太明顯的效果
0
回復
w11132008
LV.7
10
2011-12-22 15:08
@微生不孤
不是很重要 微調的器件，沒有的話也沒太明顯的效果

U17是電感嗎

還是和變壓器一起的呢

0
回復
2011-12-22 15:09
@w11132008
U17是電感嗎還是和變壓器一起的呢
U17是個電流互感器
0
回復
貼片機
LV.8
12
2011-12-22 15:12
原理有問題...
0
回復
2011-12-22 15:13
@貼片機
原理有問題...

哪里呢？可以具體說一下么？



0
回復
w11132008
LV.7
14
2011-12-22 15:13
@微生不孤
U17是個電流互感器
感覺有點像限流了 把電流檢測去掉看看
0
回復
2011-12-22 15:15
@w11132008
感覺有點像限流了把電流檢測去掉看看
那個去了輸入的電流更大了 ，輸出的還是不變 電壓還是下拉
0
回復
w11132008
LV.7
16
2011-12-22 15:20
@微生不孤
那個去了輸入的電流更大了，輸出的還是不變電壓還是下拉
你輸入電壓多少啊
0
回復
2011-12-22 15:25
@w11132008
你輸入電壓多少啊
9-18V  輸入  12V標稱值
0
回復
w11132008
LV.7
18
2011-12-22 15:35
@微生不孤
那個去了輸入的電流更大了，輸出的還是不變電壓還是下拉

你確定你的續流電感帶載沒有飽和

把R67換10R

0
回復
2011-12-22 15:40
@w11132008
你確定你的續流電感帶載沒有飽和把R67換10R
續流流電感我換了好幾種 50uh-300uh的都試過了 輸出一直拉呢。應該續流電感沒有飽和吧
0
回復
2011-12-22 15:41
@w11132008
你確定你的續流電感帶載沒有飽和把R67換10R

你是說電感 L6  吧 ？

0
回復
w11132008
LV.7
21
2011-12-22 15:43
@微生不孤
你是說電感L6 吧？

恩

加大輸出電容試試

220有點小

0
回復
2011-12-22 15:44
@w11132008
恩加大輸出電容試試220有點小

哦 好的



0
回復
w11132008
LV.7
23
2011-12-22 15:48
@微生不孤
你是說電感L6 吧？

兄弟 從原理圖看真的看不出什么問題了

原理應該是沒錯 只是接法不是常規接法

希望你早點解決這個問題

0
回復
w11132008
LV.7
24
2011-12-22 16:27
@微生不孤
哦好的
好像是限流了 把R86換10K看看
0
回復
2011-12-22 16:29
@w11132008
兄弟從原理圖看真的看不出什么問題了原理應該是沒錯只是接法不是常規接法希望你早點解決這個問題

我也希望啊，現在也不知道是什么地方的問題 ，謝謝你了



0
回復
w11132008
LV.7
26
2011-12-22 16:40
@微生不孤
我也希望啊，現在也不知道是什么地方的問題，謝謝你了
好像是限流了 把R86換10K看看
0
回復
jade1988
LV.4
27
2011-12-22 16:54

輸入功率大，輸出功率小，應該會有東西熱吧，功率管還是變壓器？改變一下頻率試試；

感覺431連接方法有點特別。

0
回復
貼片機
LV.8
28
2011-12-22 19:12
@微生不孤
哪里呢？可以具體說一下么？
你的初級功率管下面的電流采樣電阻跑哪去了,你的3腳的采樣電路怎么讓人看不懂?
0
回復
jade1988
LV.4
29
2011-12-22 19:38
@貼片機
你的初級功率管下面的電流采樣電阻跑哪去了,你的3腳的采樣電路怎么讓人看不懂?
看樓主上面的回復，樓主好像用了電流互感器，加上U15整流采樣；不知是否？
0
回復
zq2007
LV.11
30
2011-12-22 19:58
@jade1988
輸入功率大，輸出功率小，應該會有東西熱吧，功率管還是變壓器？改變一下頻率試試；感覺431連接方法有點特別。
樓主為何不試一試反激TOP呢？會容易點。
0
回復
2011-12-23 09:12
@zq2007
樓主為何不試一試反激TOP呢？會容易點。

現在要求做的就是個正激的東西啊 。。。
