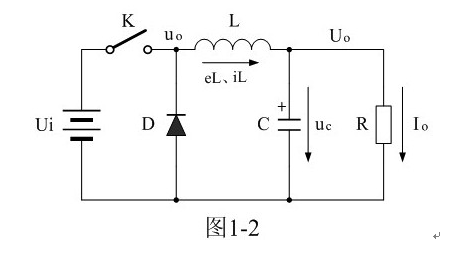

各位大俠好，小弟初涉開關電源領域知識，遇到一原理圖深感不解，望各位大俠指教一二，謝謝！

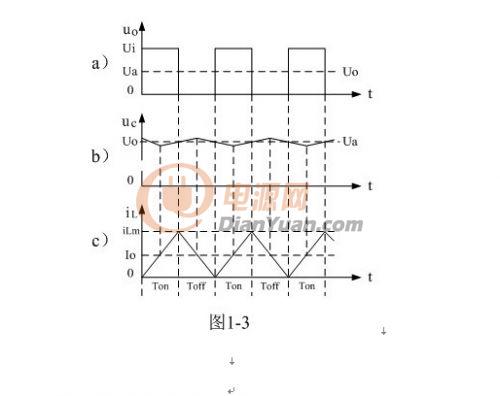

圖1-3，依序分別為開關K占空比為50%時，控制開關K輸出電壓uo的波形，儲能濾波電容兩端電壓uc的波形，流過儲能電感L電流 iL的波形。

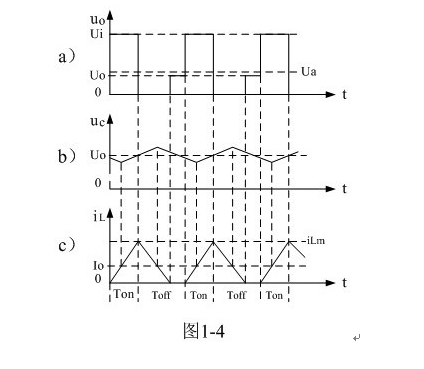

圖1-4，依序分別為開關K占空比為小于50%時，控制開關K輸出電壓uo的波形，儲能濾波電容兩端電壓uc的波形，流過儲能電感L電流 iL的波形。

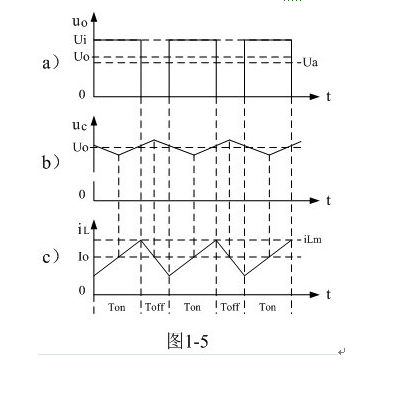

圖1-5，依序分別為開關K占空比為大于50%時，控制開關K輸出電壓uo的波形，儲能濾波電容兩端電壓uc的波形，流過儲能電感L電流 iL的波形。

對于流過電感的電流iL波形小弟還可以理解，但對于儲能濾波電容兩端電壓uc波形始終分析不通，希望哪位高手可以點撥小弟一二。
