我也不知道
頂一下

為什么要這樣做呢?
而且不符合規范的

  雙擊元件或下標本身,出現屬性窗口修改.

兄弟們,我要做的電路圖,要求是這樣子的,我也看到別的文章里出現過這樣的表示方法,但是自己不會呀,而且屬性改不了的,我都試著往上貼過,也不行,protel好像是不承認這樣使用.

99se

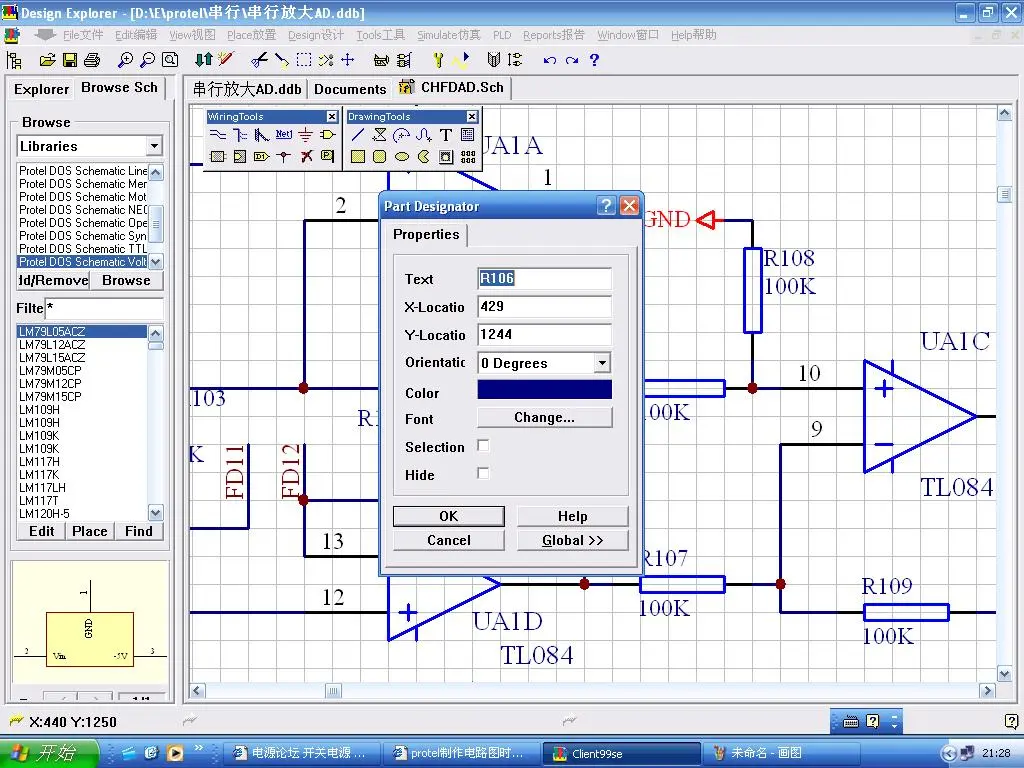

雙擊電阻標號“R106”后出現的文字屬性窗口,修改TEXT

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141738991.jpg');}" onmousewheel="return imgzoom(this);">

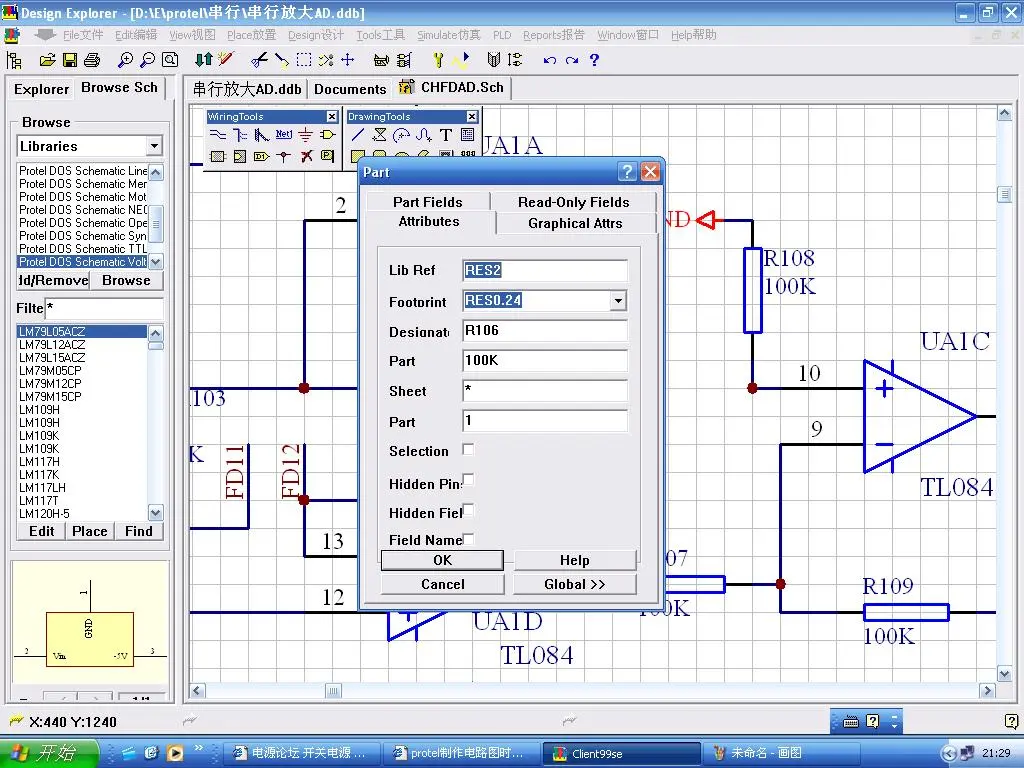

雙擊電阻本身后出現的元件屬性窗口,修改Desianat


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141739140.jpg');}" onmousewheel="return imgzoom(this);">

您能否告訴我怎么把這個106變成R的下標?

這個我知道呀
但沒法寫下標呀

對,可能protel不承認下標這種格式,要不就只能是才疏學淺了

  把上面的R106改成106就可以了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141915960.jpg');}" onmousewheel="return imgzoom(this);">

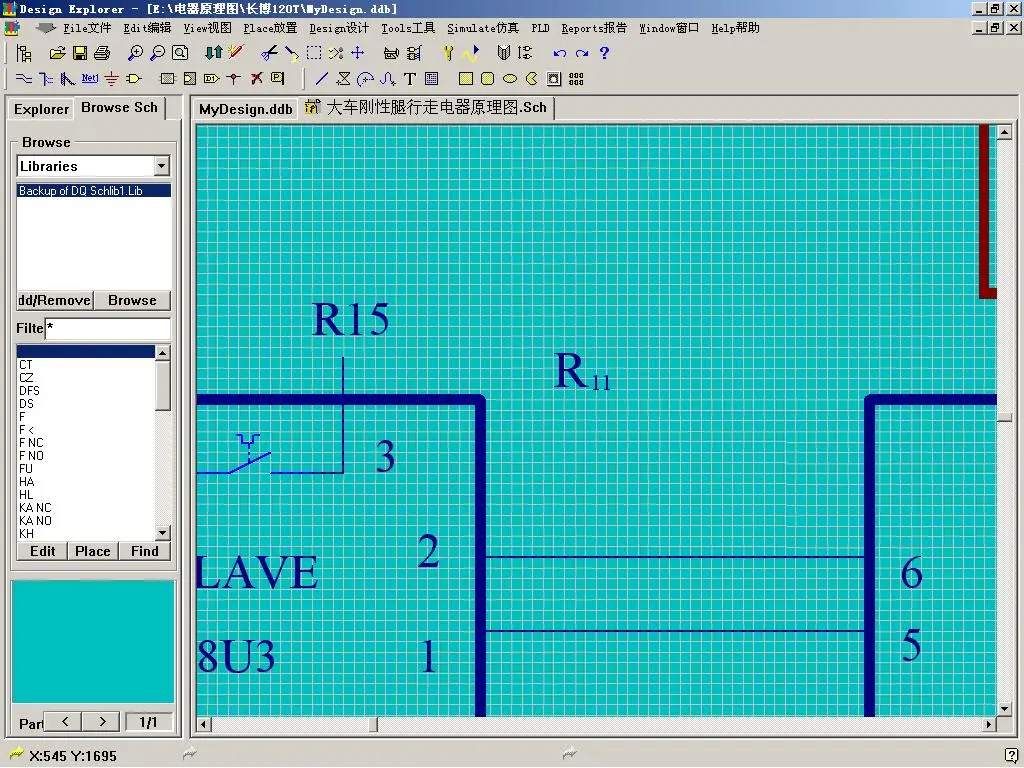

狂暈,一個字體大點,一個字體小點,不就行了,不好意思,小弟外行,如果說錯話的話,就諒解!!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141952686.jpg');}" onmousewheel="return imgzoom(this);">

  我才搞清你的問題.
  PROTEL中字符串的屬性針對整個字符串,要改大小一起改,所以沒法輸入下標.
  如果在PCB中可以用另標字符串的方法解決,SCH中沒辦法.
  不過如果下標是字母的話可以用小寫.

R11是一個字符串還是兩個?樓主要的是在元件標號中寫下標.

兄弟也是聰明人,這個方法對數字來說的確有效呀

謝謝兄弟指教,但是我要的是大寫字母下標,可否有辦法?

請問這個軟件有中文的嗎》

  只能象樓上那樣,另加個字符串.

我現找到辦法了,一種是在protel里面用添加文字的按鈕T,在元器件的R下面添加下標,并且要把字體改小字號,固定柵格去掉,這樣會漂亮些,另一種辦法在畫圖板里,直接用文字按鈕A,適當改變字體,改變下表位置即可

你等于還是另加了一個字符串呀,可能在Protel里同一個字符串是沒法標下標的

可能吧,這樣做出來也不好看

  我覺得這樣做出來沒有實際意義,因?yàn)槟氵@個下標與元件之間除了圖上的位置外沒有任何聯系,如果PCB上也需要的話也還要一個一個寫字符串.
  我想你可以用字母頭(可用幾個字母)來代替下標.
