關于AC-DC(FLYBACK)用初級做反饋的討論!
關于AC-DC(FLYBACK)用初級做反饋的討論!

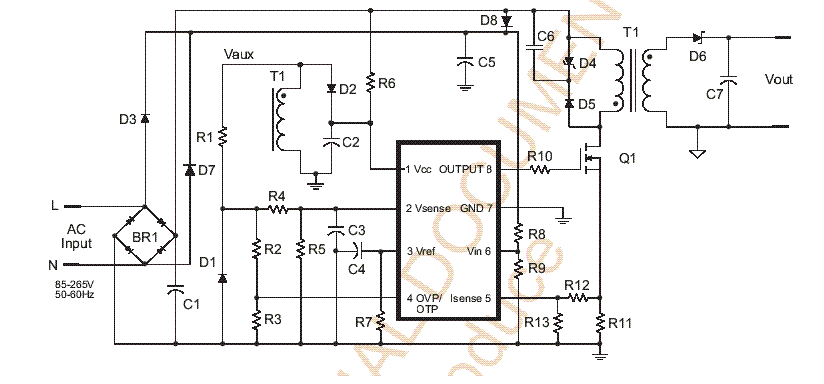

原理圖如下:
全部回復(26)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
power08
LV.4
2
2006-03-07 08:27
這樣調整輸出電壓不精確,電源波動比較大,好處只是成本低.希望高人指點.
0
回復
提交
提示
從心開始
LV.7
3
2006-03-28 12:46
@power08
這樣調整輸出電壓不精確,電源波動比較大,好處只是成本低.希望高人指點.
你仔細看看,這個不是一般的IC,電壓調整率和負載調整率都可以和用431+817的一樣好!請DX們來看看!
0
回復
提交
提示
從心開始
LV.7
4
2006-03-28 12:46
@power08
這樣調整輸出電壓不精確,電源波動比較大,好處只是成本低.希望高人指點.
你仔細看看,這個不是一般的IC,電壓調整率和負載調整率都可以和用431+817的一樣好!請DX們來看看!
0
回復
提交
提示
從心開始
LV.7
5
2006-03-29 10:43
@power08
這樣調整輸出電壓不精確,電源波動比較大,好處只是成本低.希望高人指點.
自己頂一頂!
0
回復
提交
提示
從心開始
LV.7
6
2006-03-29 10:43
@power08
這樣調整輸出電壓不精確,電源波動比較大,好處只是成本低.希望高人指點.
自己頂一頂!
0
回復
提交
提示
zhaocsq
LV.5
7
2006-03-29 11:31
這是個什么芯片啊?此電路空載時是不是也燒壞器件呢?
0
回復
提交
提示
從心開始
LV.7
8
2006-03-29 12:25
@zhaocsq
這是個什么芯片啊?此電路空載時是不是也燒壞器件呢?
這個IC是做充電器的,有恒流恒壓控制的!
0
回復
提交
提示
從心開始
LV.7
9
2006-03-29 12:25
@zhaocsq
這是個什么芯片啊?此電路空載時是不是也燒壞器件呢?
這個IC是做充電器的,有恒流恒壓控制的!
0
回復
提交
提示
從心開始
LV.7
10
2006-03-30 12:48
@zhaocsq
這是個什么芯片啊?此電路空載時是不是也燒壞器件呢?
現在不少小功率的IC都是用初級做反饋的,用過的DX們出來指點指點!
0
回復
提交
提示
zhaogw
LV.4
11
2006-03-30 13:26
@從心開始
現在不少小功率的IC都是用初級做反饋的,用過的DX們出來指點指點!
降低成本的好辦法,什么IC?
0
回復
提交
提示
zhaogw
LV.4
12
2006-04-02 11:38
@zhaogw
降低成本的好辦法,什么IC?
誰知道有那種IC可做到無光偶?(TOP出外)
0
回復
提交
提示
xwyin
LV.5
13
2006-04-03 13:34
@從心開始
現在不少小功率的IC都是用初級做反饋的,用過的DX們出來指點指點!
這是iw的芯片,不知單價多少?
0
回復
提交
提示
從心開始
LV.7
14
2006-04-03 16:59
做小功率的RD們都關注!
0
回復
提交
提示
tase
LV.5
15
2006-04-03 17:38
@從心開始
做小功率的RD們都關注!
LT 的芯片也有類似的.
好像是利用反激電壓來控制.
圖中那個 和 TVS 管并聯的 電容C6有意義嗎?
我以為用了TVS ,就可以不用那個電容了.
0
回復
提交
提示
麗晶電子
LV.7
16
2006-04-04 00:57
VIPER系列也可以不用光耦做的,只是電壓調整率比較低,但帶載還是沒問題的.
0
回復
提交
提示
lingzm
LV.5
17
2006-04-04 18:38
不錯!從成本考慮有很大的優勢!
0
回復
提交
提示
lingzm
LV.5
18
2006-04-04 18:38
不錯!從成本考慮有很大的優勢!
0
回復
提交
提示
xwyin
LV.5
19
2006-04-05 08:08
@tase
LT的芯片也有類似的.好像是利用反激電壓來控制.圖中那個和TVS管并聯的電容C6有意義嗎?我以為用了TVS,就可以不用那個電容了.
另加電容可以將vds的spike降下來(clamp),用tvs效果沒那么好,一般小功率就只用一個tvs
0
回復
提交
提示
我愛網博
LV.6
20
2006-04-05 09:03
做小電流的還可以,如果做大電流的輸出,恐怕精度超差,舉個例子:輸出5V 5A.當輸出帶滿載的時候,由于二極管的壓降,線損 實際供給設備的電壓還剩多少呢,這樣做出來的電源只能適合要求精度不高的DD供電.個人意見..........繼續!
0
回復
提交
提示
從心開始
LV.7
21
2006-04-10 15:08
@我愛網博
做小電流的還可以,如果做大電流的輸出,恐怕精度超差,舉個例子:輸出5V 5A.當輸出帶滿載的時候,由于二極管的壓降,線損 實際供給設備的電壓還剩多少呢,這樣做出來的電源只能適合要求精度不高的DD供電.個人意見..........繼續!
用過這類IC的DX們出來給大家講講啊!
0
回復
提交
提示
從心開始
LV.7
22
2006-04-12 14:53
@從心開始
用過這類IC的DX們出來給大家講講啊!
自己再頂一下!
0
回復
提交
提示
從心開始
LV.7
23
2006-04-21 09:41
@從心開始
自己再頂一下!
怎么就沒人說話!
0
回復
提交
提示
feihulong
LV.3
24
2006-04-21 22:50
@從心開始
怎么就沒人說話!
能不能將IC的datasheet上傳一份,否則不知道內部功能,
看不出個所以來
0
回復
提交
提示
xjq13316525511
LV.5
25
2006-04-30 11:43
你好我是做開關電源IC的,是AC/DC功率為5W/15W的比ST/FSD的性價比好,如有興趣可與我聯系13316525511熊建強郵箱:XJQ13316525511@126.COM
0
回復
提交
提示
superfect
LV.2
26
2006-04-30 12:54
vcc繞組和次級繞組的耦合要求應該很高吧.
0
回復
提交
提示
從心開始
LV.7
27
2006-05-09 15:50
@從心開始
怎么就沒人說話!
自己頂一下!
