我司新品——人體觸摸開關模組
原理：本產品采用電容式觸摸感應原理，利用操作者的手指在面板上的電荷電平進行檢測，通過監測電容的微小變化來確定手指接近或者觸摸到感應表面，從而執行相應動作。
由于無機械磨損，安全可靠，性能穩定。
特點：
本產品通過觸摸后，驅動繼電器動作，可以控制電機的正反轉，從而實現前進或后退，在不觸摸時隨時停止動作。由于觸摸按鍵沒有任何機械部件，不會磨損，大大提高了產品的可靠性。
使用本模組后，只需要將屏蔽線（定做長度<1000mm）與任何導電金屬面連接一起，只要求金屬按鈕之間間距>5mm，按鈕外觀設計可以按要求隨意設計，給您的產品倍增活力！
通過本模組，你只需要將其安裝在電動設備內部，現有的控制程序不需要作任何改動，直接取代現有的機械式按鍵轉換開關，免除了產品在客戶使用時攜帶控制盒及連接線的煩惱，大大提高了產品的檔次及性價比，提高了客戶使用的體驗價值。
主要適用行業：電動沙發、按摩椅，足浴椅，桑拿設備等電動家居產品以及工業自控設備。
二、主要性能：
●電源輸入電壓24VDC±5V，內置穩壓芯片，功耗<1.5W。繼電器觸點容量：220V/10A。
●采用電容感應原理，響應時間<0.5S，靈敏度高，適應性強，具有狀態自動補償功能，
●繼電器開關壽命5萬次以上，隔離電壓2000V以上。（建議配合本廠的研發的專用推桿電機開關電源）。
●成本低，可按客戶要求進行重新設計（ODM）。
●正反相自鎖功能，不會同時導通，防止燒壞電機及電源。
●尺寸小，靈活安裝，結構簡單，外圍零件極少，便于客戶配套使用。
控制板PCB尺寸：70*40*20mm，安裝孔直徑5.2mm，兩孔間距50mm。

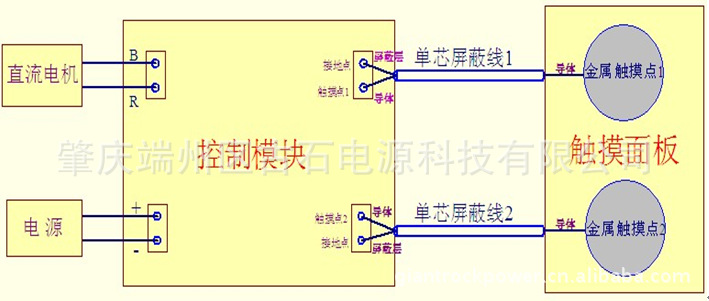

接線圖示意圖

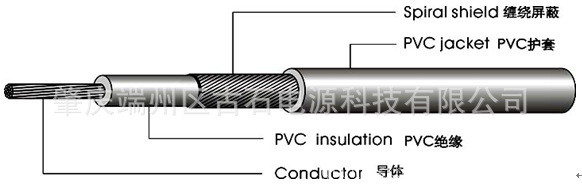

單芯屏蔽線示意圖
觸摸鍵要求：
1、觸摸面板上兩個金屬觸摸點的距離應大于5mm，金屬觸摸點的直徑5-20mm，厚度1-10mm，可根據客戶不同需求進行選擇。
2、采用單芯屏蔽線可以實現控制板到觸摸面板的距離達到1米，方便安裝。（屏蔽線的屏蔽效果盡量好）。客戶可以自己選擇合適的距離。
3、觸摸面板可以是任何非導電物質，如玻璃、陶瓷、塑膠等材料。
注：PCB和觸摸面板的具體尺寸可根據客戶的安裝外殼尺寸進行修改。
