串個30-40V的穩壓管不就可以了！

用反激拓樸結構

能畫個草圖上傳說明一下嗎,我還不是很明白怎么搞,謝謝!

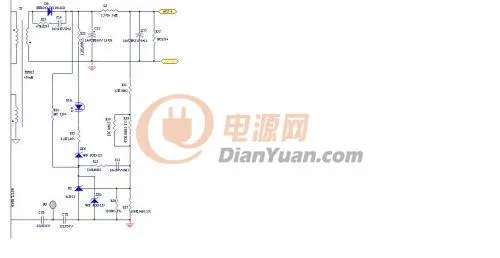

 簡單的很



這樣不好吧，穩壓管分流了

一般都是將穩壓管串聯在光耦電路中，或者整個輔助繞組供電也是個不錯的選擇

我這里要求做一個低成本的,次級不允許整個輔助繞組供電,次級只能是一個繞組,請幫忙上圖.謝謝!

謝謝,你這個電路是整了一個輔助繞組.

不是呀，這里并不是通過穩壓二極管來控壓，這個穩壓管是穩住TL431的供電電壓，用它來點亮光耦就可以了，因?yàn)門L431一般耐壓只有30-40V，超過40VTL431就開始漏電導通了。真正起到調壓作用的是旁邊兩個分壓電阻

這個電路不用輔助繞組，以前做60V的鋰電保護板用過，沒有問題

因?yàn)槭遣輬D，有些地方估計不夠詳細，比如光耦和TL431之間可以串一個電阻，具體還要個人調試了

我懂你的意思，可是增益變了！

不加輔助繞組的話貌似也只有這樣好點了~~~

哎···都是成本惹得禍啊~~~

這個電路。。。傳導可以過吧？？

我也是遇到這個問題了。。。。48V0.5A的無Y電源。。。

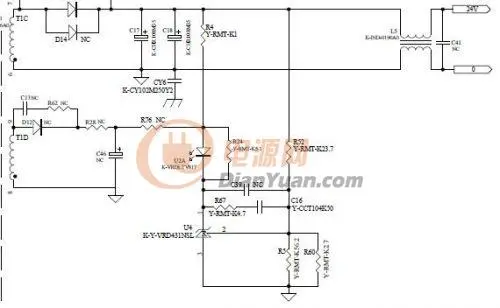

 幫大蝦們幫忙看一下我這個電路能輸出穩壓在60V不？

1. 加個輔助繞組給431供電

2. 加一級穩壓
